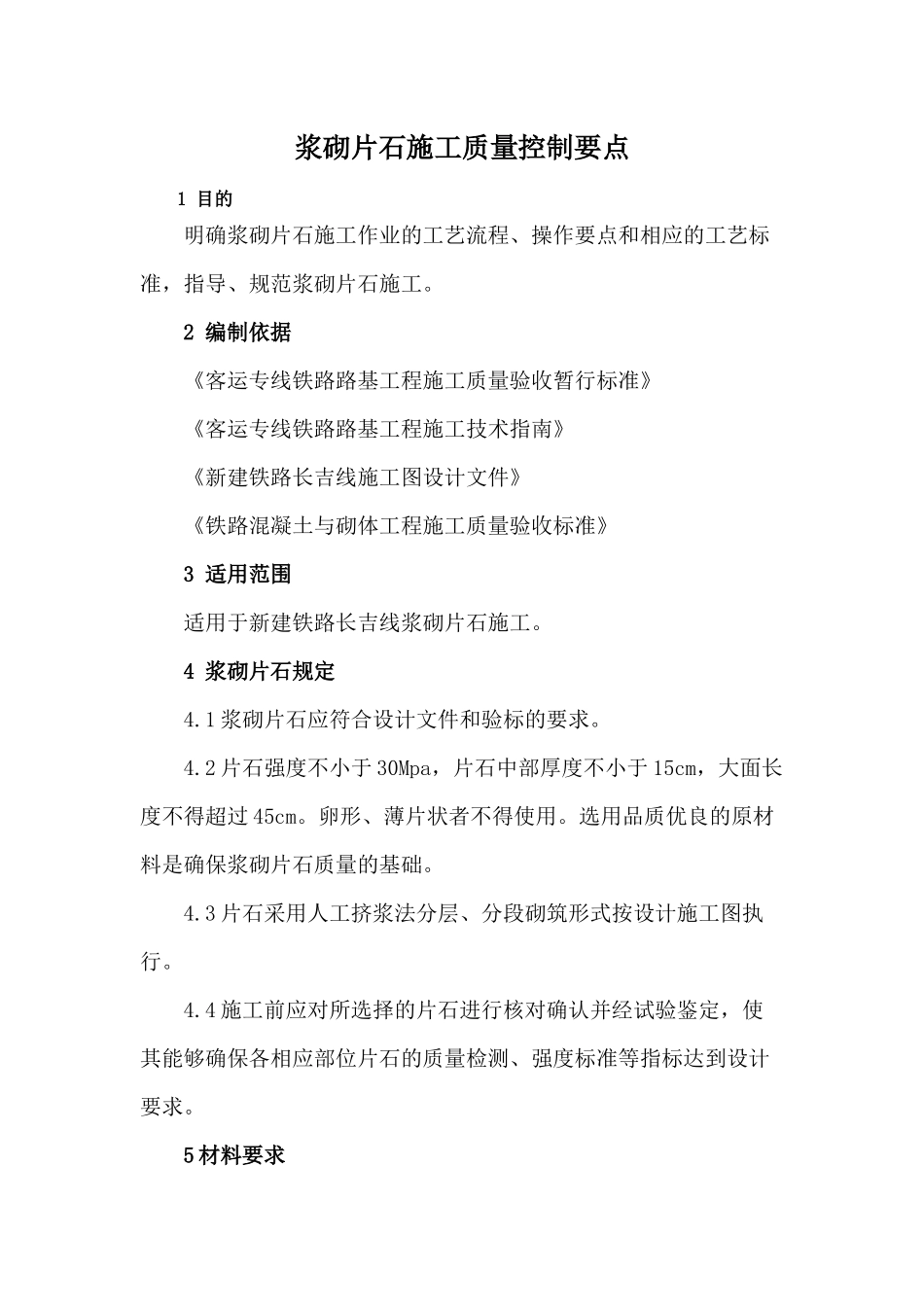

浆砌片石施工质量控制要点1目的明确浆砌片石施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范浆砌片石施工。2编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《新建铁路长吉线施工图设计文件》《铁路混凝土与砌体工程施工质量验收标准》3适用范围适用于新建铁路长吉线浆砌片石施工。4浆砌片石规定4.1浆砌片石应符合设计文件和验标的要求。4.2片石强度不小于30Mpa，片石中部厚度不小于15cm，大面长度不得超过45cm。卵形、薄片状者不得使用。选用品质优良的原材料是确保浆砌片石质量的基础。4.3片石采用人工挤浆法分层、分段砌筑形式按设计施工图执行。4.4施工前应对所选择的片石进行核对确认并经试验鉴定，使其能够确保各相应部位片石的质量检测、强度标准等指标达到设计要求。5材料要求5.1石料要求5.1.1片石强度不小于30MPa.5.1.2片石中部厚度不小于15cm，大面长度不得超过45cm。卵形、薄片状者不得使用。5.1.3片石表面洁净，无污渍，无裂纹。5.2砂浆要求5.2.1砂浆强度等级为M7.5。配合比为水泥：砂：水=1：6.24：0.96每立方米材料用量为：水泥245kg，砂1530kg，水235kg5.2.2砂浆必须使用机械搅拌，不得人工拌合。搅拌时间必须保证砂浆搅拌均匀。必须严格按配合比施工，水、水泥、砂必须经过计量，各架子队必须配备标定过的台称等计量设备。5.2.3砂浆为干硬性砂浆，搅拌好的砂浆应手捏成团，指缝不出浆，松手后不松散。5.2.4砂浆应随拌随用，搅拌好的砂浆应尽快使用，超过2小时的砂浆不得使用。已凝结的砂浆，不得使用。夏季施工时应注意保持砂浆水份。5.2.5砂浆运输时，不得使砂浆直接与木板接触，必须垫有铁皮等，以防水份损失。可在溜槽上垫上铁皮，不得直接从土上滑下，以防污染砂浆。5.2.6水使用清洁的饮用水。5.2.7下列三项及时与试验站联系送样水泥使用P.O42.5袋装水泥。同生产厂家、同批号、同品种、同强度等级、同出厂日期且连续进场的水泥，200T为一批，送试验站进行试验。各架子队按要求及时与试验站联系取样进行试验。同产地、同品种、同规格且连续进场的砂，每400m3或600T为一批，送试验站进行试验。各架子队按要求及时与试验站联系取样进行试验。砂浆试件应在搅拌机出口处随机抽取。同类型、同强度等级每100m3砌体为一批，不足100m3也按一批计。每批留置一组（6块）边长为70.7mm立方体试件。各架子队自己配备砂浆试模，及时制做砂浆试件，按要求养护后送试验站。5.2.8水泥储存必须上盖下垫，做好防水、防潮措施。现正值雨季，不得在低洼处存放水泥。结块的水泥不得使用，水泥出厂日期超过3个月的不得使用。5.2.9砂采用细度模数2.9的中砂，含泥量不得大于5%.现场堆放的砂，应硬化一块场地或下垫铁皮等，防止砂被污染。6施工工艺及技术要求6.1技术要求6.1.1表面砌缝宽度不大于4cm。6.1.2每找平一次的砌筑高度不大于1.2m。6.1.3两层间的竖向错缝不小于8cm。6.1.4三块石料相接的空隙不大于7cm。6.2路堤拱形骨架护坡施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。砌筑骨架按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。施工时先砌筑骨架衔接处，再砌筑其它部位骨架，两骨架衔接处处于同一高度。自下而上逐条砌筑骨架，截水骨架、镶边、基础、边坡平台、踏步采用M7.5浆砌片石砌筑，拱型骨架作成槽形，用以排除地表水，在骨架底部及顶部和两侧范围内，用M7.5号浆砌片石镶边加固。为便利养护，在适当位置设置阶梯踏步。用人工在拱形骨架内植紫穗槐，采取必要的养护措施，保证紫穗槐的成活率不小于90%。6.3浆砌片石护坡及护墙6.3.1片石石料及砌筑前一般规定：1.基础砌体施工前，应按有关规定处理和检查基坑.2.砌体变形缝、泄水孔和防水层的设置，应符合设计规定。3.基础砌体的砌筑，当基底为岩层或混凝土时，应先将基底表面清洗、湿润，再坐浆砌筑；当基底为土质时，可直接坐浆砌筑。4.砌体工程的石料应质地坚硬，不易风化，无裂纹。石料表面的污渍应予清除。5.片石中部厚度不得小于15cm，用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于15cm。护坡施工前清刷坡面松...
