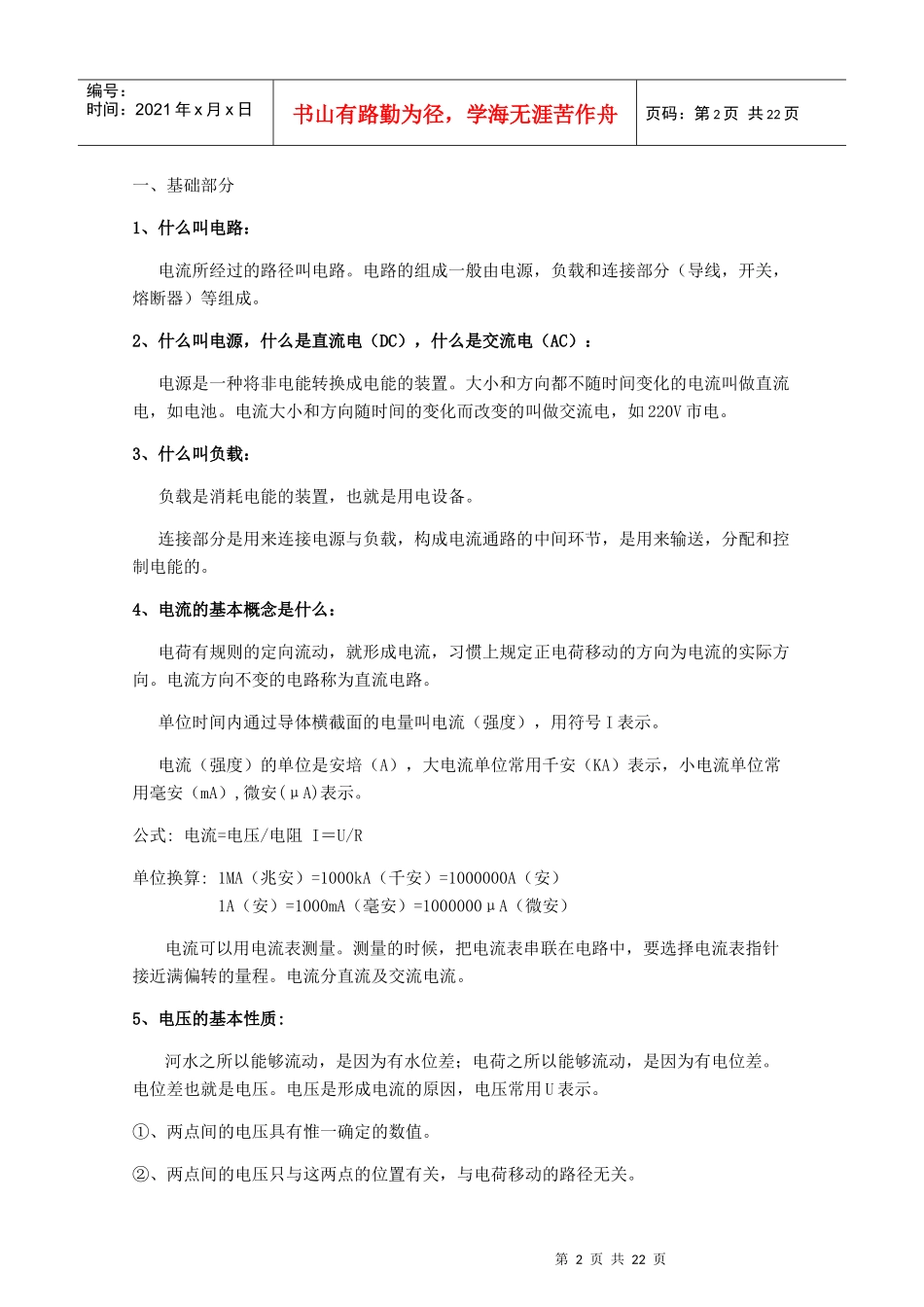

yu2011-8-22电气技术基础培训资料此讲义为东特电气技术员及电工的基础培训资料第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页一、基础部分1、什么叫电路：电流所经过的路径叫电路。电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。2、什么叫电源，什么是直流电（DC），什么是交流电（AC）：电源是一种将非电能转换成电能的装置。大小和方向都不随时间变化的电流叫做直流电，如电池。电流大小和方向随时间的变化而改变的叫做交流电，如220V市电。3、什么叫负载：负载是消耗电能的装置，也就是用电设备。连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。4、电流的基本概念是什么：电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。电流方向不变的电路称为直流电路。单位时间内通过导体横截面的电量叫电流（强度），用符号I表示。电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。公式:电流=电压/电阻I＝U/R单位换算:1MA（兆安）=1000kA（千安）=1000000A（安）1A（安）=1000mA（毫安）=1000000μA（微安）电流可以用电流表测量。测量的时候，把电流表串联在电路中，要选择电流表指针接近满偏转的量程。电流分直流及交流电流。5、电压的基本性质:河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。电位差也就是电压。电压是形成电流的原因，电压常用U表示。①、两点间的电压具有惟一确定的数值。②、两点间的电压只与这两点的位置有关，与电荷移动的路径无关。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页③、电压有正，负之分，它与标志的参考电压方向有关。④、沿电路中任一闭合回路行走一圈，各段电压的和恒为零。电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。公式:U＝RI单位换算:1KV=1000V1V=1000mV1mV=1000μV电压可以用电压表测量。测量的时候，把电压表并联在电路上，要选择电压表指针接近满偏转的量程。如果电路上的电压大小估计不出来，要先用大的量程，粗略测量后再用合适的量程。这样可以防止由于电压过大而损坏电压表，电压分直流及交流电压。相电压：三相输电线（火线）与中性线间的电压叫相电压。线电压：三相输电线各线（火线）间的电压叫线电压，线电压的大小为相电压的1.73倍。6、电阻：（阻流和分压）导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。公式:R＝U/I单位换算:1MΩ=1000KΩ=1000000Ω电阻可以用万用表欧姆档测量。测量的时候，要选择电表指针接近偏转一半的欧姆档。如果电阻在电路中，要把电阻的一头烫开后再测量。7、电容：隔直通交电容：电容是衡量导体储存电荷能力的物理量，常用于储能及滤波，电容用C表示；电容的单位是法拉（F），也常用微法（uF）、纳法（nF）或者皮法（pF）做单位。单位换算：1F(法拉)=1000MF(毫法)1MF(毫法)=1000UF(微法)1UF(微法)=1000NF(纳法)1NF(纳法)=1000PF(皮法)电容可以用电容测试仪测量，也可以用万用电表欧姆档粗略估测。8、电感：隔交通直电感：电感是衡量线圈产生电磁感应能力的物理量。电感用L表示第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。单位换算：1H=103mH=106uH9、二极管：二极管：由单一的PN节组成，具有单向导电性。用D表示类型﹕常用的二极管有整流､稳压､发光二极管。检测方法：用万用表R×1k挡进行测试，用两只表笔测量其两端，以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。也可用数字万用表二极管档，进行测试，正向一般在几千欧姆，反向阻抗无穷大。10、电工功率计算公式：对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平...
