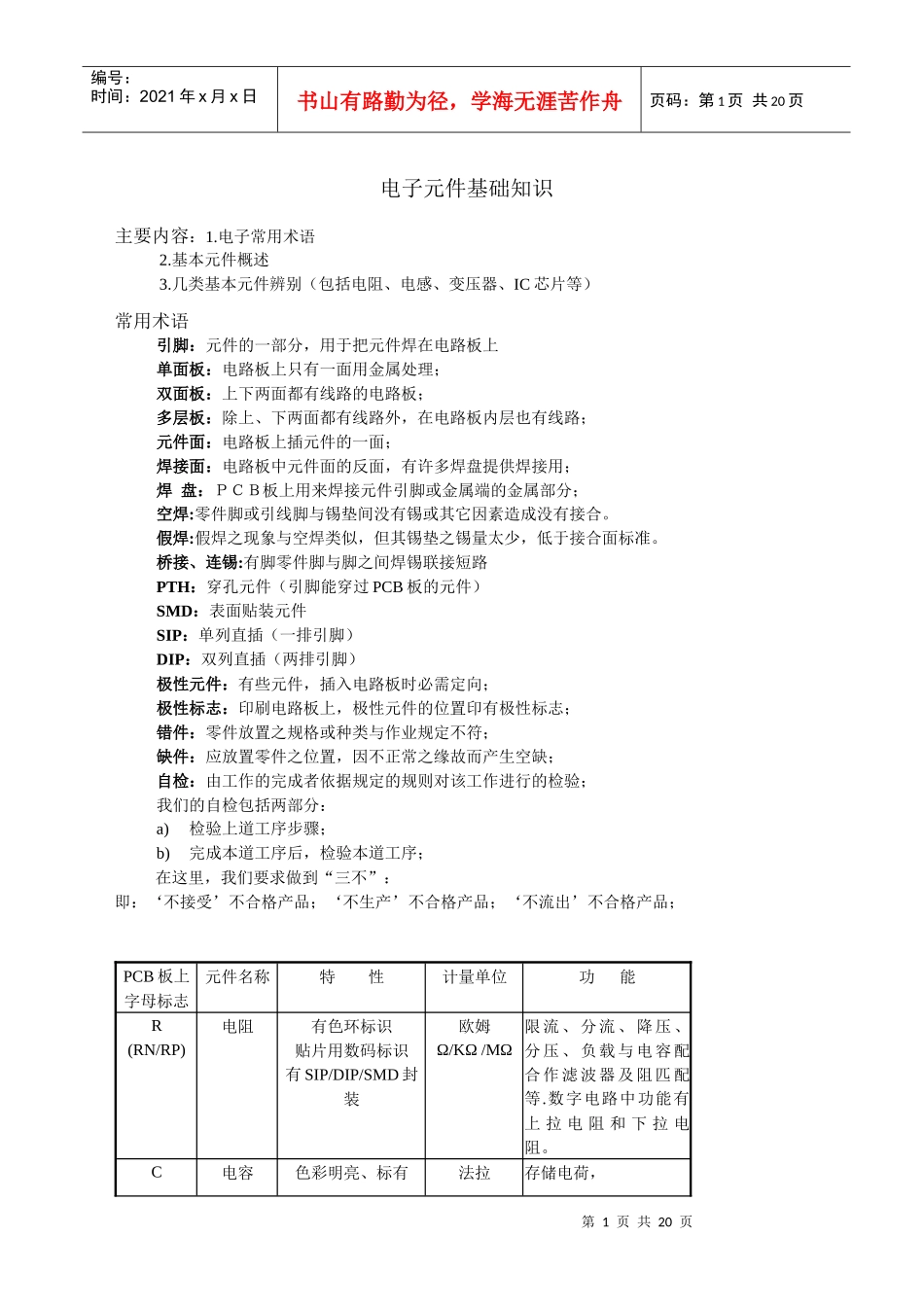

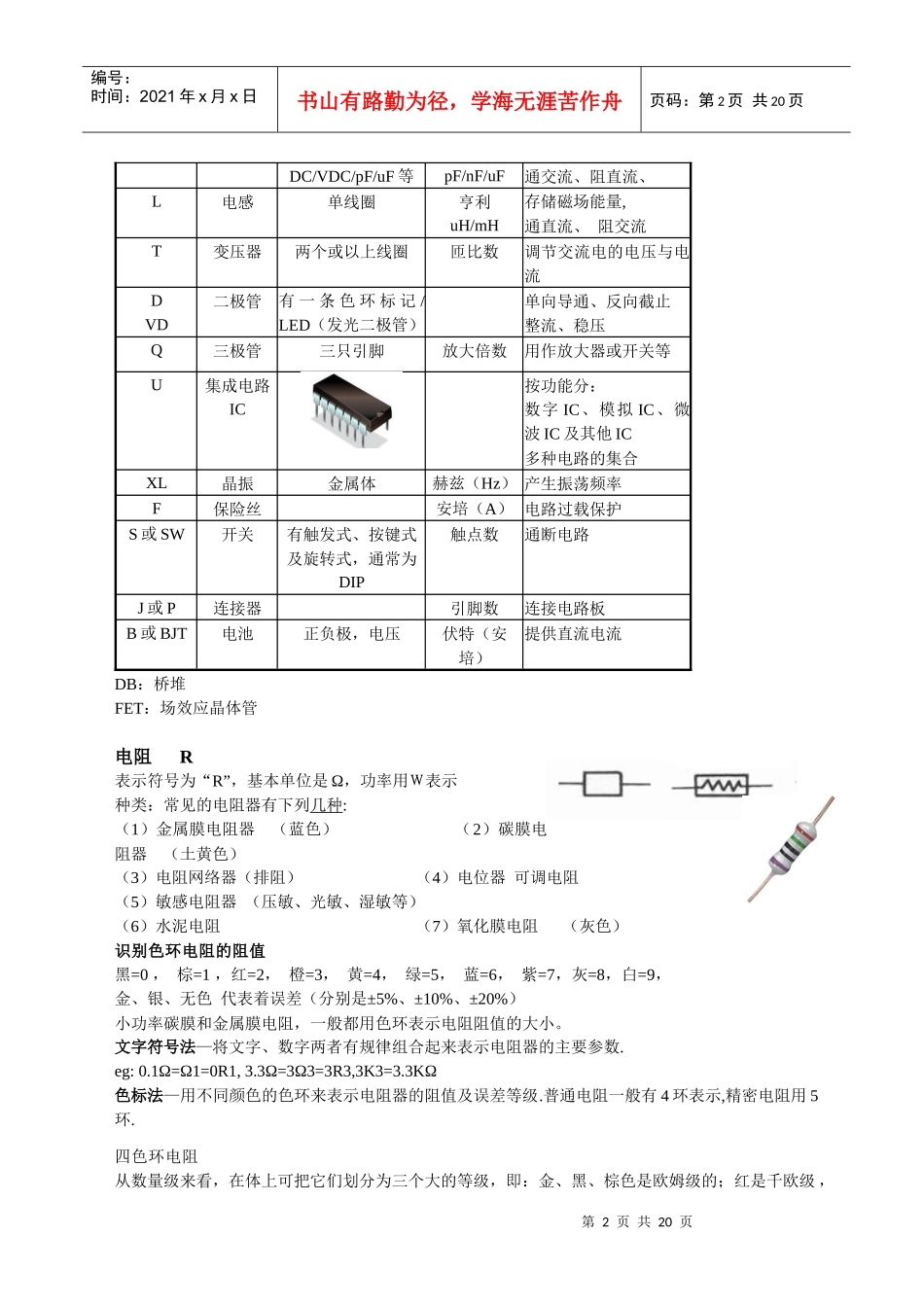

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页电子元件基础知识主要内容：1.电子常用术语2.基本元件概述3.几类基本元件辨别（包括电阻、电感、变压器、IC芯片等）常用术语引脚：元件的一部分，用于把元件焊在电路板上单面板：电路板上只有一面用金属处理；双面板：上下两面都有线路的电路板；多层板：除上、下两面都有线路外，在电路板内层也有线路；元件面：电路板上插元件的一面；焊接面：电路板中元件面的反面，有许多焊盘提供焊接用；焊盘：ＰＣＢ板上用来焊接元件引脚或金属端的金属部分；空焊:零件脚或引线脚与锡垫间没有锡或其它因素造成没有接合。假焊:假焊之现象与空焊类似，但其锡垫之锡量太少，低于接合面标准。桥接、连锡:有脚零件脚与脚之间焊锡联接短路PTH：穿孔元件（引脚能穿过PCB板的元件）SMD：表面贴装元件SIP：单列直插（一排引脚）DIP：双列直插（两排引脚）极性元件：有些元件，插入电路板时必需定向；极性标志：印刷电路板上，极性元件的位置印有极性标志；错件：零件放置之规格或种类与作业规定不符；缺件：应放置零件之位置，因不正常之缘故而产生空缺；自检：由工作的完成者依据规定的规则对该工作进行的检验；我们的自检包括两部分：a)检验上道工序步骤；b)完成本道工序后，检验本道工序；在这里，我们要求做到“三不”：即：‘不接受’不合格产品；‘不生产’不合格产品；‘不流出’不合格产品；PCB板上字母标志元件名称特性计量单位功能R(RN/RP)电阻有色环标识贴片用数码标识有SIP/DIP/SMD封装欧姆Ω/KΩ/MΩ限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.数字电路中功能有上拉电阻和下拉电阻。C电容色彩明亮、标有法拉存储电荷，第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页DC/VDC/pF/uF等pF/nF/uF通交流、阻直流、L电感单线圈亨利uH/mH存储磁场能量,通直流、阻交流T变压器两个或以上线圈匝比数调节交流电的电压与电流DVD二极管有一条色环标记/LED（发光二极管）单向导通、反向截止整流、稳压Q三极管三只引脚放大倍数用作放大器或开关等U集成电路IC按功能分：数字IC、模拟IC、微波IC及其他IC多种电路的集合XL晶振金属体赫兹（Hz）产生振荡频率F保险丝安培（A）电路过载保护S或SW开关有触发式、按键式及旋转式，通常为DIP触点数通断电路J或P连接器引脚数连接电路板B或BJT电池正负极，电压伏特（安培）提供直流电流DB：桥堆FET：场效应晶体管电阻R表示符号为“R”，基本单位是Ω，功率用Ｗ表示种类：常见的电阻器有下列几种:（1）金属膜电阻器（蓝色）（2）碳膜电阻器（土黄色）（3）电阻网络器（排阻）（4）电位器可调电阻（5）敏感电阻器（压敏、光敏、湿敏等）（6）水泥电阻（7）氧化膜电阻（灰色）识别色环电阻的阻值黑=0，棕=1，红=2，橙=3，黄=4，绿=5，蓝=6，紫=7，灰=8，白=9，金、银、无色代表着误差（分别是±5%、±10%、±20%）小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小。文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg:0.1Ω=Ω1=0R1,3.3Ω=3Ω3=3R3,3K3=3.3KΩ色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.四色环电阻从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红是千欧级，第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页橙、黄色是十千欧级的；绿是兆欧级、蓝色则是十兆欧级的。这样划分一下也好记忆。所以要先看第三环颜色（倒数第2个颜色），才能准确。第四环颜色所代表的误差：金色为5％；银色为10％；无色为20％。简单记忆：（欧姆级）金：几点几Ω黑0：几十几Ω棕1：几百几十Ω（千欧级）红2：几点几kΩ橙3：几十几kΩ黄4：几百几十kΩ（兆欧级）绿5：几点几MΩ蓝6：几十几MΩ五色环电阻：(1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们读出的阻值超过这个范围,可能是第一环选错了.(2)从误差环的颜色判断:表示误差的色环颜色有银、金、...
