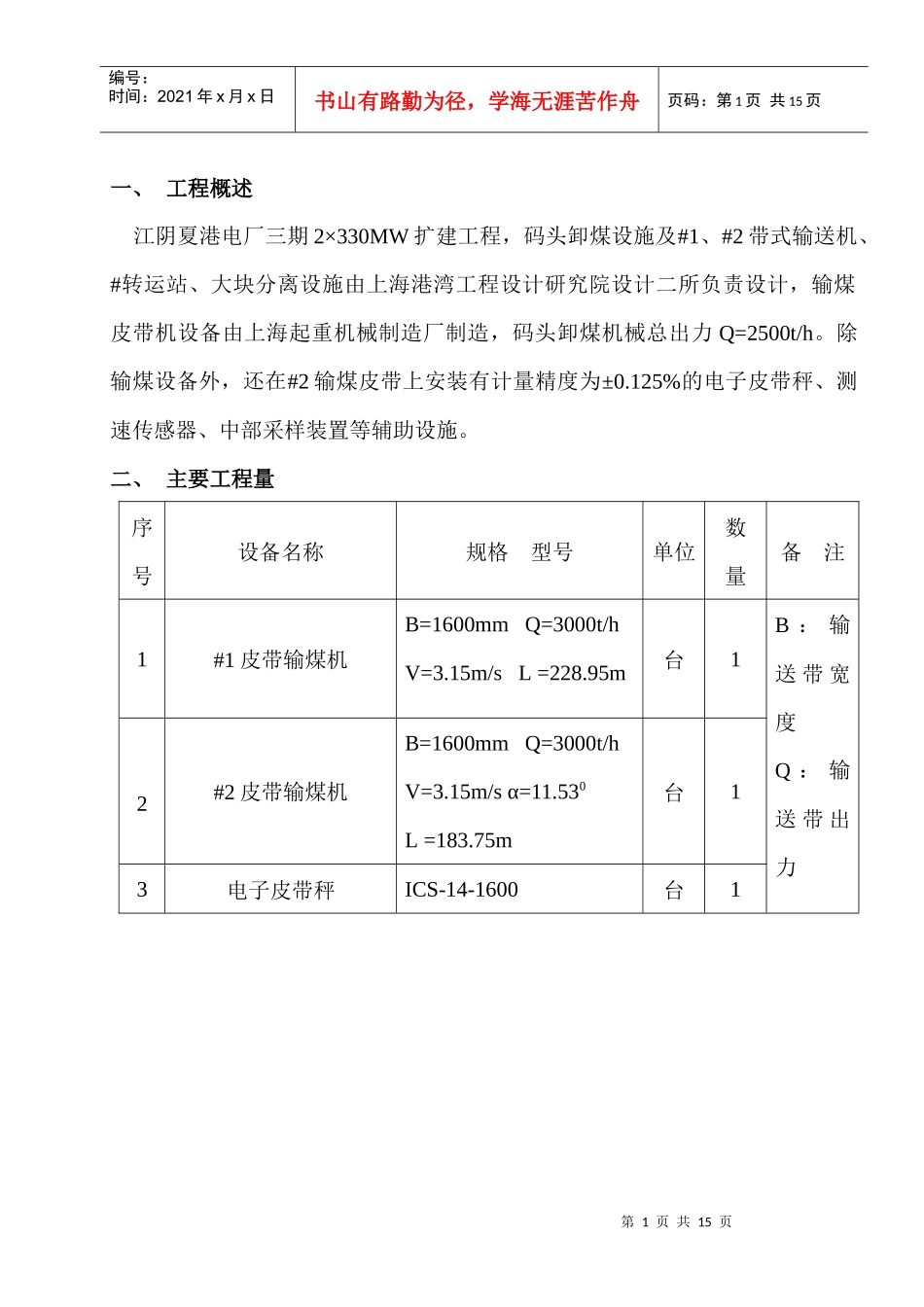

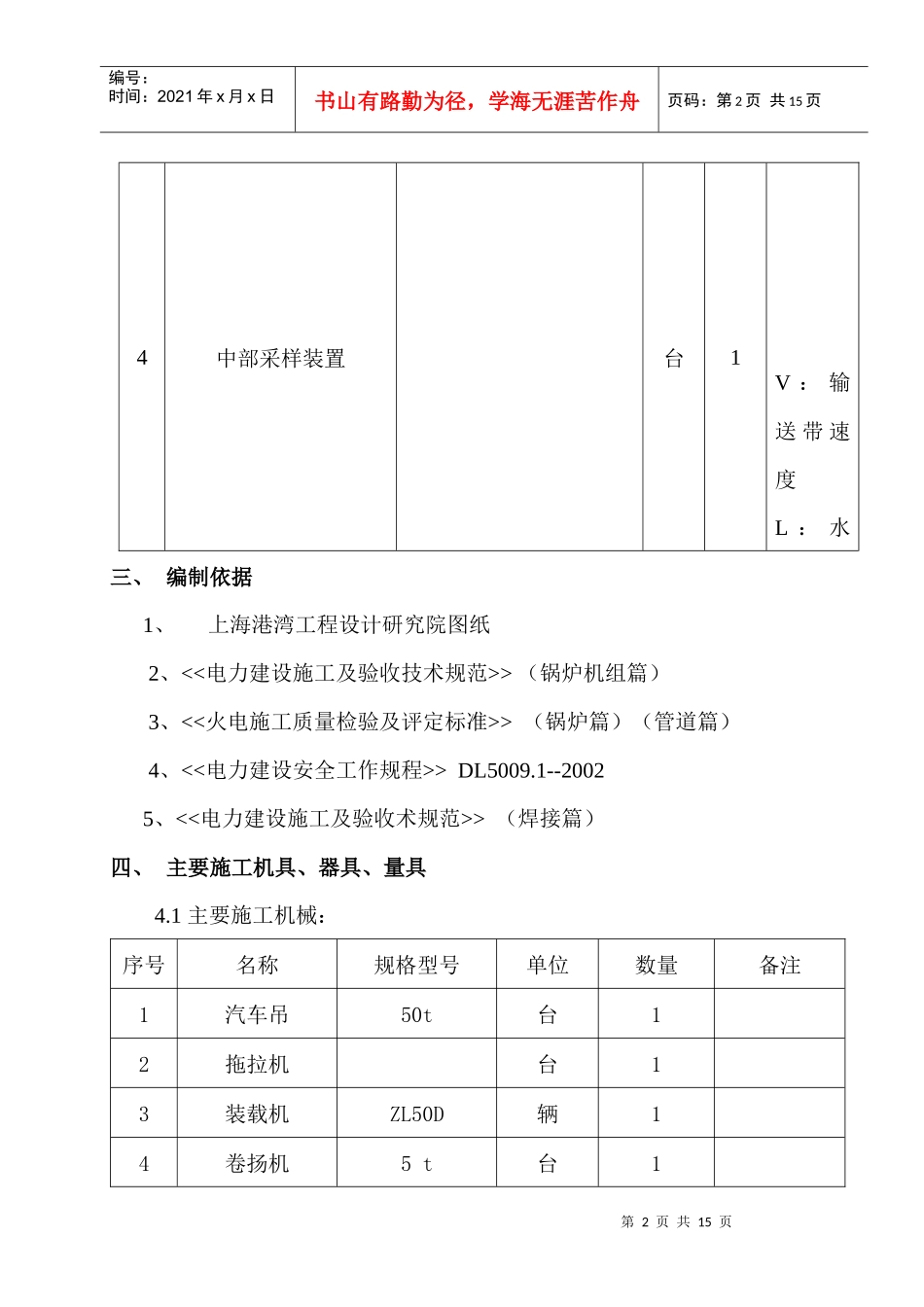

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页一、工程概述江阴夏港电厂三期2×330MW扩建工程，码头卸煤设施及#1、#2带式输送机、#转运站、大块分离设施由上海港湾工程设计研究院设计二所负责设计，输煤皮带机设备由上海起重机械制造厂制造，码头卸煤机械总出力Q=2500t/h。除输煤设备外，还在#2输煤皮带上安装有计量精度为±0.125%的电子皮带秤、测速传感器、中部采样装置等辅助设施。二、主要工程量序号设备名称规格型号单位数量备注1#1皮带输煤机B=1600mmQ=3000t/hV=3.15m/sL=228.95m台1B：输送带宽度Q：输送带出力2#2皮带输煤机B=1600mmQ=3000t/hV=3.15m/sα=11.530L=183.75m台13电子皮带秤ICS-14-1600台1第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页V：输送带速度L：水4中部采样装置台1三、编制依据1、上海港湾工程设计研究院图纸2、<<电力建设施工及验收技术规范>>（锅炉机组篇）3、<<火电施工质量检验及评定标准>>（锅炉篇）（管道篇）4、<<电力建设安全工作规程>>DL5009.1--20025、<<电力建设施工及验收术规范>>（焊接篇）四、主要施工机具、器具、量具4.1主要施工机械：序号名称规格型号单位数量备注1汽车吊50t台12拖拉机台13装载机ZL50D辆14卷扬机5t台1第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页5电焊机ZX7-400ST台46皮带硫化装置B=1600mm套14.2工器具：4.2.1倒链（1t、3t）各2套4.2.2钢丝绳（Φ15.5、Φ17.5）各4根4.2.3卡环（1t、3t）各4个4.2.4电焊工具4套4.2.5气割工具2套4.3量具4.3.1拐尺2把4.3.2塞尺1把4.3.3水平尺2把4.3.4钢卷尺（5m、30m）各2把4.3.5经纬仪1台4.3.6水准仪1台五、施工组织5.1施工组织月度人员2004年9月----------------------2004年11月管理3安装工10电焊工4第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页起重工2电工1操作工15.2施工工期#1输煤皮带安机安装：2004年9月初—2004年9月15日#2输煤皮带机安装：2004年9月初—2004年10月15日电子皮带秤安装：2004年9月20日—2004年9月底中部采样装置安装：2004年9月20日—2004年9月底六、主要施工方案6.1输煤皮带机设备安装：输煤皮带机设备到场后，用50t汽车吊或倒链等器具将设备通过预留孔洞依次倒运到位。在设备安装前，先用水准仪、经纬仪测量栈桥中心线及标高并划线，后将各设备进行安装就位。施工顺序为：基础复核并划出中心线→头、尾部滚筒→支腿→中间架→托辊支架→托辊→皮带敷设→皮带胶接→质量验收6.2电子皮带秤安装：将电子皮带秤倒运到位后，准确测量安装部位及相应标高，经核实后对中间架进行加固后依安装说明进行安装。6.3中部采样装置安装：准确确定安装部位后，依照图纸严格进行安装。七、工艺流程与质量标准要求工艺流程要求与标准第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页一、基础验收1、土建基础复核。2、验收无误后，与建筑工程处办理移交安装签证。二、输煤皮带机安装1、基础划线2、皮带机机架安装⑴、皮带架支腿安装安装时用垫铁找正标高及横向偏差，无误后再施焊。⑵、中间架安装根据图纸及设备编号先点焊，找好纵向及横向偏差符合要求后再施焊。⑶托辊安装托辊应按图纸要求位置及种类安装。3、驱动设备安装1、土建基础几何尺寸偏差≤±20mm，中心位置偏差≤20mm。2、各处预埋铁件齐全，尺寸，位置符合要求。3、安装用孔洞齐全，尺寸、位置符合要求。1、纵横主中心线偏差≤±10mm。2、中心线距离≤±3mm。3、地脚螺栓孔偏差≤±10mm。4、标高偏差≤±5mm。1、每节构家中心与设计中心偏差≤3mm。2、标高偏差±10mm。3、横向水平偏差≤±10mm。第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页（1）、驱动电机检查就位。（2）、用垫铁找正联轴节中心及相应标高点焊。（3）、找正无误后设备与预埋件焊接。3、拉紧装置安装（1）、尾部拉紧装置安装。（2）、中部垂...
