泡沫混凝土的研究及常见问题分析与对策VIP免费

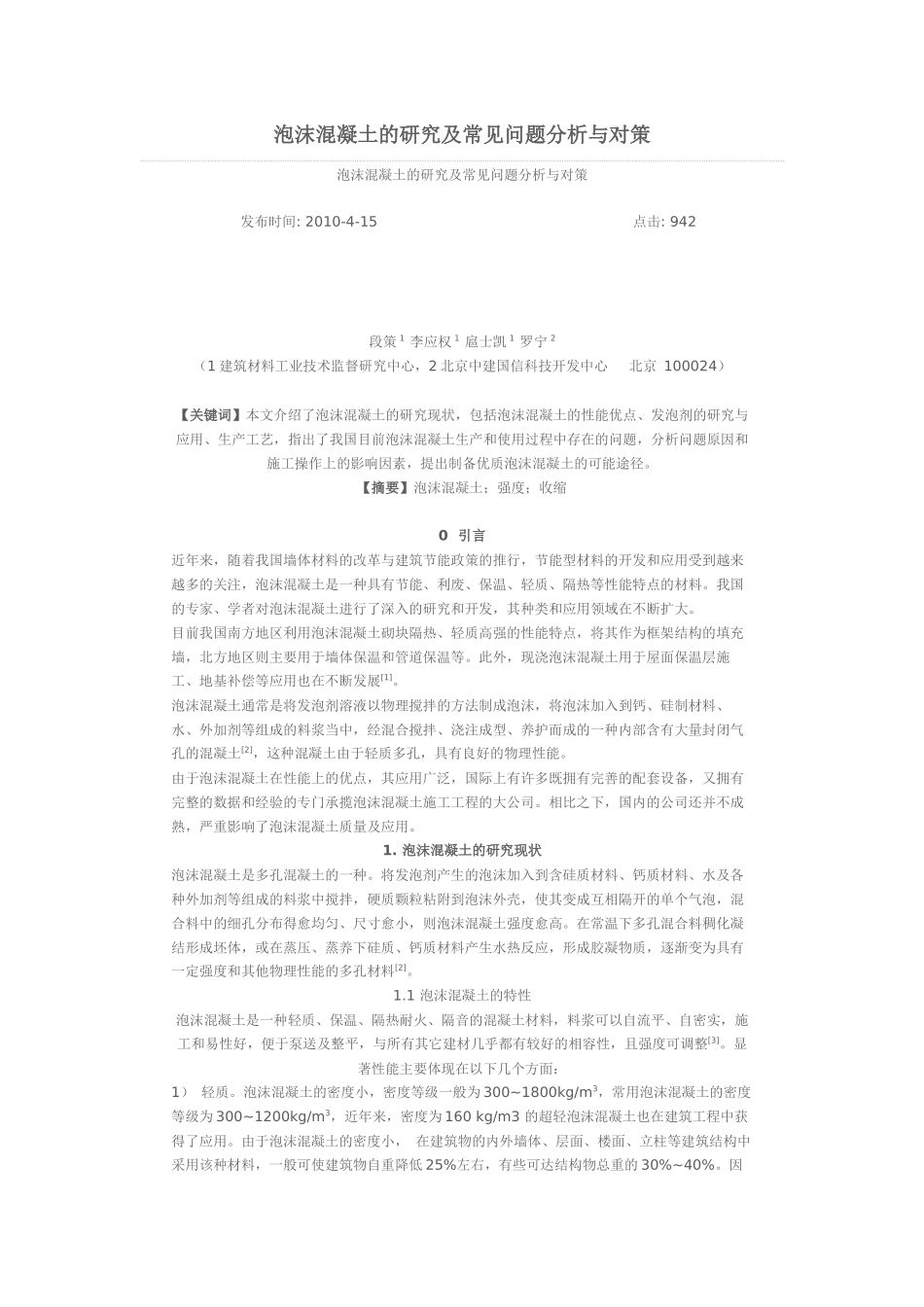

泡沫混凝土的研究及常见问题分析与对策泡沫混凝土的研究及常见问题分析与对策发布时间:2010-4-15点击:942段策1李应权1扈士凯1罗宁2（1建筑材料工业技术监督研究中心，2北京中建国信科技开发中心北京100024）【关键词】本文介绍了泡沫混凝土的研究现状，包括泡沫混凝土的性能优点、发泡剂的研究与应用、生产工艺，指出了我国目前泡沫混凝土生产和使用过程中存在的问题，分析问题原因和施工操作上的影响因素，提出制备优质泡沫混凝土的可能途径。【摘要】泡沫混凝土；强度；收缩0引言近年来，随着我国墙体材料的改革与建筑节能政策的推行，节能型材料的开发和应用受到越来越多的关注，泡沫混凝土是一种具有节能、利废、保温、轻质、隔热等性能特点的材料。我国的专家、学者对泡沫混凝土进行了深入的研究和开发，其种类和应用领域在不断扩大。目前我国南方地区利用泡沫混凝土砌块隔热、轻质高强的性能特点，将其作为框架结构的填充墙，北方地区则主要用于墙体保温和管道保温等。此外，现浇泡沫混凝土用于屋面保温层施工、地基补偿等应用也在不断发展[1]。泡沫混凝土通常是将发泡剂溶液以物理搅拌的方法制成泡沫，将泡沫加入到钙、硅制材料、水、外加剂等组成的料浆当中，经混合搅拌、浇注成型、养护而成的一种内部含有大量封闭气孔的混凝土[2]，这种混凝土由于轻质多孔，具有良好的物理性能。由于泡沫混凝土在性能上的优点，其应用广泛，国际上有许多既拥有完善的配套设备，又拥有完整的数据和经验的专门承揽泡沫混凝土施工工程的大公司。相比之下，国内的公司还并不成熟，严重影响了泡沫混凝土质量及应用。1.泡沫混凝土的研究现状泡沫混凝土是多孔混凝土的一种。将发泡剂产生的泡沫加入到含硅质材料、钙质材料、水及各种外加剂等组成的料浆中搅拌，硬质颗粒粘附到泡沫外壳，使其变成互相隔开的单个气泡，混合料中的细孔分布得愈均匀、尺寸愈小，则泡沫混凝土强度愈高。在常温下多孔混合料稠化凝结形成坯体，或在蒸压、蒸养下硅质、钙质材料产生水热反应，形成胶凝物质，逐渐变为具有一定强度和其他物理性能的多孔材料[2]。1.1泡沫混凝土的特性泡沫混凝土是一种轻质、保温、隔热耐火、隔音的混凝土材料，料浆可以自流平、自密实，施工和易性好，便于泵送及整平，与所有其它建材几乎都有较好的相容性，且强度可调整[3]。显著性能主要体现在以下几个方面：1）轻质。泡沫混凝土的密度小，密度等级一般为300~1800kg/m3，常用泡沫混凝土的密度等级为300~1200kg/m3，近年来，密度为160kg/m3的超轻泡沫混凝土也在建筑工程中获得了应用。由于泡沫混凝土的密度小，在建筑物的内外墙体、层面、楼面、立柱等建筑结构中采用该种材料，一般可使建筑物自重降低25%左右，有些可达结构物总重的30%~40%。因此，在建筑工程中采用泡沫混凝土具有显著的经济效益。2）保温隔热性能好。由于泡沫混凝土中含有大量封闭的细小孔隙，因此具有良好的热工性能，即良好的保温隔热性能，这是普通混凝土所不具备的。通常密度等级在300~1200kg/m3范围的泡沫混凝土，导热系数在0.08~0.30w/(m·K)之间。采用泡沫混凝土作为建筑物墙体及屋面材料，具有良好的节能效果。3）隔音性能好。泡沫混凝土属多孔材料，因此它也是一种良好的隔音材料，在建筑物的楼层和高速公路的隔音板、地下建筑物的顶层等可采用该材料作为隔音层。4）防火性能好。泡沫混凝土是无机材料，不会燃烧，从而具有良好的耐火性，在建筑物上使用，可提高建筑物的防火性能。5）其他性能。泡沫混凝土还具有施工过程中可泵性好，防水能力强，冲击能量吸收性能好，可大量利用工业废渣，价格低廉等优点[4]。1.2发泡剂的研究与应用泡沫剂质量的好坏直接关系到泡沫混凝土的之类。发泡剂生成泡沫的质量以坚韧性、发泡倍数、泌水量等指标来衡量。泡沫的坚韧性就是泡沫在空气中在规定时间内不破坏的特质，常以泡沫柱在单位时间内的沉陷距离来确定；发泡倍数是泡沫体积大于发泡剂溶液体积的倍数；泌水量是指泡沫破坏后所产生发泡剂溶液的体积[5]。泡沫剂多为阴离子表面活性剂。目前，国内泡沫剂的品种主要有:松香胶泡沫剂、废动物毛泡沫剂、树脂皂类泡沫剂、水解血胶...
