螺柱焊在汽车生产中的应用VIP专享VIP免费

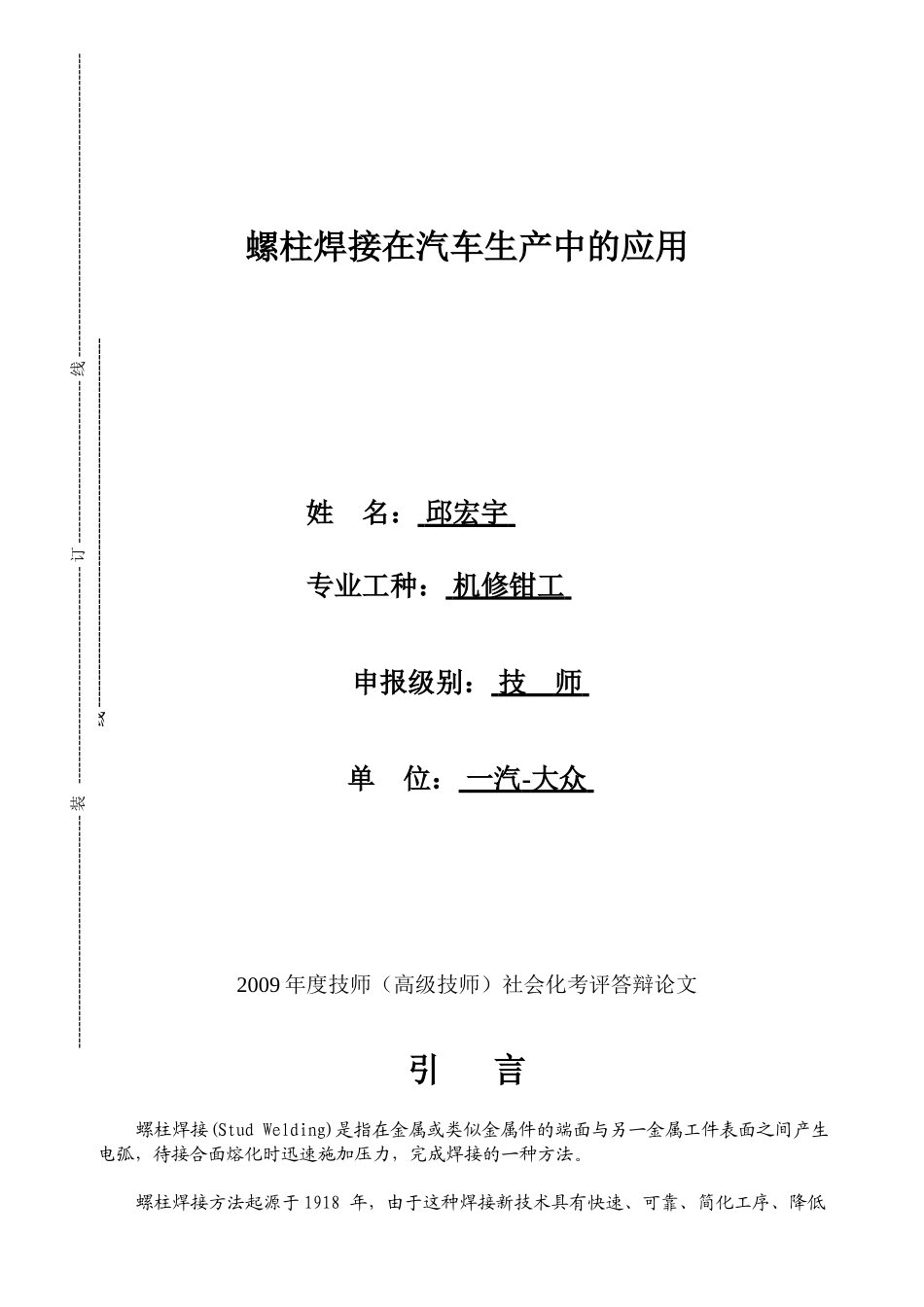

螺柱焊接在汽车生产中的应用姓名：邱宏宇专业工种：机修钳工申报级别：技师单位：一汽-大众2009年度技师（高级技师）社会化考评答辩论文引言螺柱焊接(StudWelding)是指在金属或类似金属件的端面与另一金属工件表面之间产生电弧，待接合面熔化时迅速施加压力，完成焊接的一种方法。螺柱焊接方法起源于1918年，由于这种焊接新技术具有快速、可靠、简化工序、降低-------------------------------------------装----------------------------------------订------------------------------线---------------------------------------------------------------------------------------------------------------装----------------------------------------订------------------------------线---------------------------------------------------------------------------------------------------------------装----------------------------------------订-----------------------------------------------------------------装----------------------------------------订------------------------------线--------------------------------------------------------成本等一系列优点，因而引起了世界各国的普遍重视。经过不断地改进和完善，特别是二次世界大战后得到了迅速发展，现已广泛应用到桥梁、高速公路、房屋建筑、造船、汽车、电站、电控柜等行业，可焊接低碳钢、不锈钢、低合金钢，铜、铝及其合金材质的螺柱、焊钉、销钉、栓钉等。螺柱焊接技术发展到今天，已经成为西方发达国家的一种基本的热加工方法，螺柱（焊钉）的焊接大约有80%以上是通过螺柱焊机完成的。而我国1986年在成都试制成功第一台螺柱焊机。至于螺柱焊接技术的应用，还是从上世纪的九十年代才逐步展开的。目前一些高级控制策略已应用在逆变熔焊机的控制系统、模糊控制技术和人工智能技术等。而计算机的发展又带动了逆变技术的进步。利用计算机的快速运算能力和内存量大等优点。实现一些计算机才能实现的控制方法和显示功能。这必将推动螺柱焊机的发展。因此，研制具有有自动化功能——只需输人焊接方法、螺柱直径、焊接材料就能提供最佳焊接工艺参数。并通过实际施焊，采集螺柱焊记录数据，并能自动调节输人能量及相关参数以能稳定焊接质量已经成为螺柱焊接发展的趋势。本人多年一直从事机械设备的维修工作，对螺柱焊设备技术有了比较深入的了解，并掌握了相关的工作技能。本文依据自己对螺柱焊技术的了解和实际操作经验，系统地阐述了螺柱焊技术在汽车生产中的应用。目录1、螺柱焊的工作原理与特点1.1螺柱焊的工作原理1.2螺柱焊的工作特点2、螺柱焊机的组成2.1PLM200螺柱焊枪2.2ETF50送料器2.3DCE1500控制器3、PLM200螺柱焊枪的维护及保养3.1PLM200螺柱焊枪结构组成3.2PLM200螺柱焊枪保养方法3.3使用PLM200的注意事项4、螺柱焊枪的调整5、螺柱焊枪的常见故障与修复5.1防护零件的缺失导致非必要损坏5.2气缸磨损导致的故障5.3焊接质量缺陷参考文献螺柱焊机在汽车生产中的应用摘要：随着螺柱焊技术的日益成熟，该技术已经大量应用到汽车生产线上，并取得了巨大的经济和社会效益。本文系统地介绍了螺柱焊技术的发展现状和基本原理，重点阐述了螺柱焊在汽车生产中的应用和维护保养，从而总结出该技术在实践过程中出现的问题和解决方法。1、螺柱焊的工作原理与特点1.1螺柱焊的工作原理螺柱焊机是一种特殊的弧焊机，焊接螺柱时，直接将螺柱瞬间焊接在母材上，有点像射钉枪射钉，就像直接将螺柱“栽（种）”在母材上。螺柱焊属于弧焊，它的起弧是依靠焊枪的提升动作和先导电流来产生的。下面介绍螺柱焊机焊接过程：螺钉接触到工件。所有电缆都连接正确(焊接电缆和地线)。我们就可以接收到SOW信号。SOW的含义：StudOnWork–这是通过电源的正极和负极连接后发出的。一旦焊枪的灭弧罩接触到工件上，我们就会接收到一个角度信号，可以把参考值设定为：90°+/-3°。在自动焊枪应用时，在程序中设定为90°。在启动触发后，开始加压，开始进入引弧阶段。在引弧电流稳定一段时间之后(6-7ms)。电磁线圈或者直线电机激活，...
