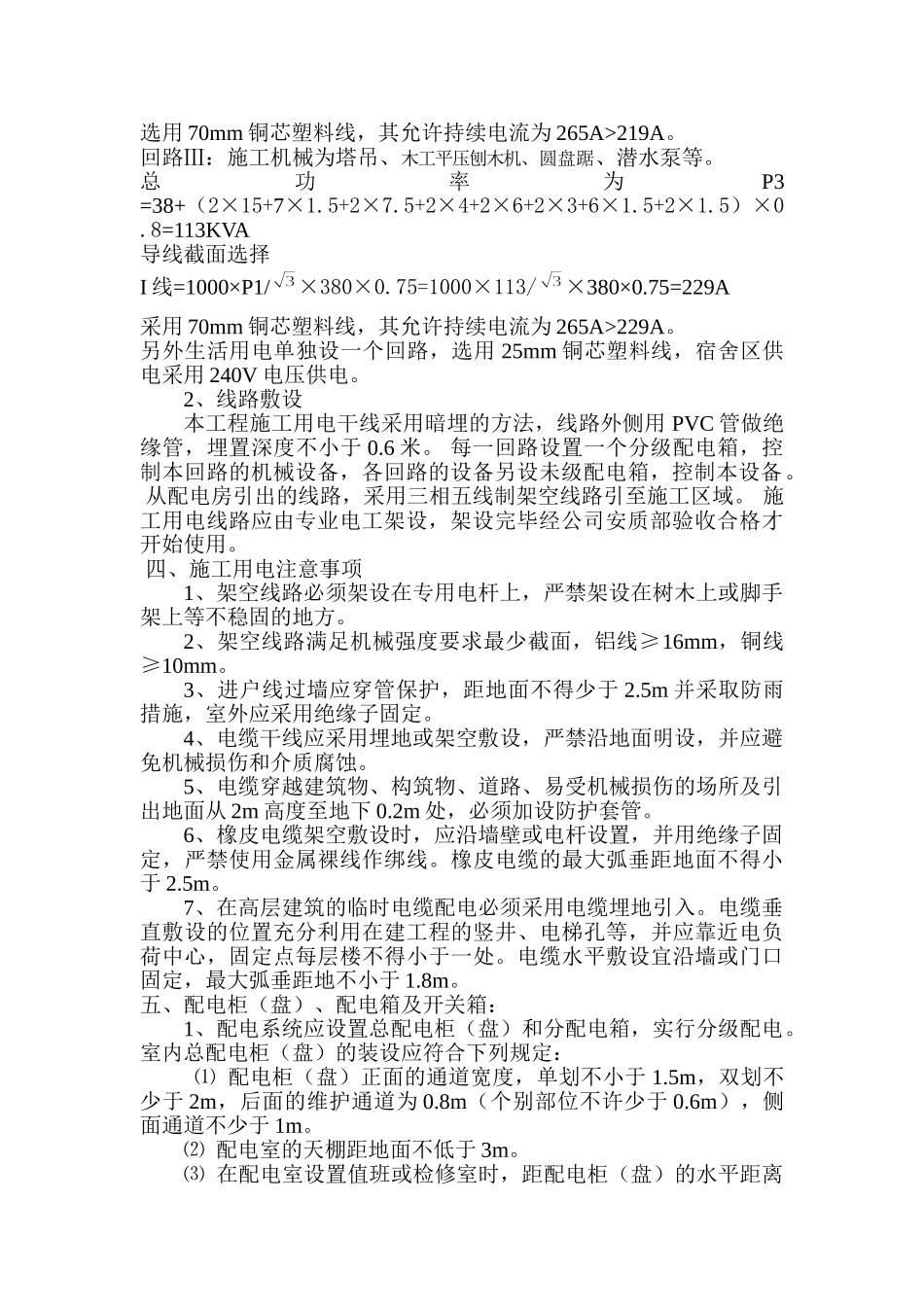

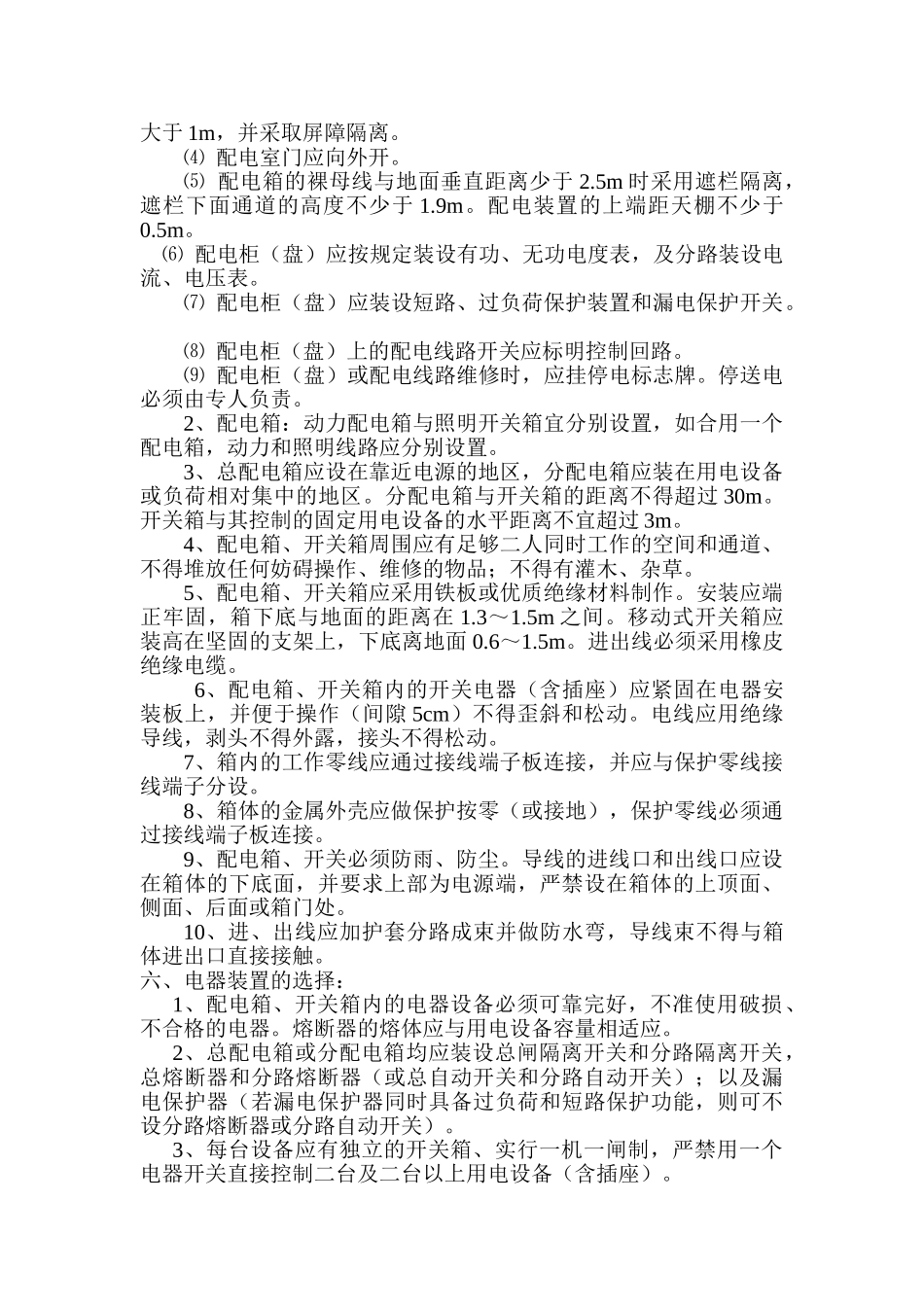

一、工程概况：本工程为云南光华屋业开发有限公司投资兴建的光华花园（二期）工程，位于昆明市西山区兴苑路口，总建筑面积为19530.2m2。本工程现场的临时用电从业主指定处引入配电房，然后由配电房规范地输送到各用电设备上，现场临时用电设备总容量共计329KW。按照JGJ46-88施工现场临时用电安全技术规范规定，为保障施工现场用电安全，特编制临时用电组织设计，以指导施工安全用电。二、主要施工机械设备一览表序号机械或设备名称型号规格数量（台）额定功率KW1塔吊QT-501382双笼吊JDS302153砼输送泵HBT601604砂浆搅拌机DJY-3502155插入振动器ZND100201.56平板振动器HZD30061.57钢筋切断机GQ-40-322.28钢筋弯曲机GW6-40B239交流电焊机BX6-40023210电渣压力焊机VT31023011潜水泵3/2PW71.512电动卷扬机JK1.5T27.513木工平压刨木机MB5062414圆盘踞Φ5002315电动开槽机CM4SA1φ1002316电锤HR251061.517砂轮切割机21.5三、施工用电线路选择1、导线选择本工程施工用电由甲方指定电源引出施工用电。工程采用TN-S系统供电，根据现场机械设备配置情况，决定采用四个回路，供电线路具体计算如下：回路I：施工机械为钢筋机械，电焊机。总功率P1=64+60+（2×2.2+2×3）×0.8=108KVA导线截面选择I线=1000×P1/×380×0.75=1000×108/×380×0.75=219A选用70mm铜芯塑料线，其允许持续电流265A>219A。回路Ⅱ：施工机械为井架，砼输送泵、砂浆机、振动棒。总功率P2=30+60+（20×1.5+6×1.5）×0.8=108KVA导线截面选择I线=1000×P1/×380×0.75=1000×108/×380×0.75=219A选用70mm铜芯塑料线，其允许持续电流为265A>219A。回路Ⅲ：施工机械为塔吊、木工平压刨木机、圆盘踞、潜水泵等。总功率为P3=38+（2×15+7×1.5+2×7.5+2×4+2×6+2×3+6×1.5+2×1.5）×0.8=113KVA导线截面选择I线=1000×P1/×380×0.75=1000×113/×380×0.75=229A采用70mm铜芯塑料线，其允许持续电流为265A>229A。另外生活用电单独设一个回路，选用25mm铜芯塑料线，宿舍区供电采用240V电压供电。2、线路敷设本工程施工用电干线采用暗埋的方法，线路外侧用PVC管做绝缘管，埋置深度不小于0.6米。每一回路设置一个分级配电箱，控制本回路的机械设备，各回路的设备另设未级配电箱，控制本设备。从配电房引出的线路，采用三相五线制架空线路引至施工区域。施工用电线路应由专业电工架设，架设完毕经公司安质部验收合格才开始使用。四、施工用电注意事项1、架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。2、架空线路满足机械强度要求最少截面，铝线≥16mm，铜线≥10mm。3、进户线过墙应穿管保护，距地面不得少于2.5m并采取防雨措施，室外应采用绝缘子固定。4、电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。5、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。6、橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。7、在高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位置充分利用在建工程的竖井、电梯孔等，并应靠近电负荷中心，固定点每层楼不得小于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不小于1.8m。五、配电柜（盘）、配电箱及开关箱：1、配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。室内总配电柜（盘）的装设应符合下列规定：⑴配电柜（盘）正面的通道宽度，单划不小于1.5m，双划不少于2m，后面的维护通道为0.8m（个别部位不许少于0.6m），侧面通道不少于1m。⑵配电室的天棚距地面不低于3m。⑶在配电室设置值班或检修室时，距配电柜（盘）的水平距离大于1m，并采取屏障隔离。⑷配电室门应向外开。⑸配电箱的裸母线与地面垂直距离少于2.5m时采用遮栏隔离，遮栏下面通道的高度不少于1.9m。配电装置的上端距天棚不少于0.5m。⑹配电柜（盘）应按规定装设有功、无功电度表，及分路装设电流、电压表。⑺配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。⑻配电柜（盘）上的配电线路开关应标...
