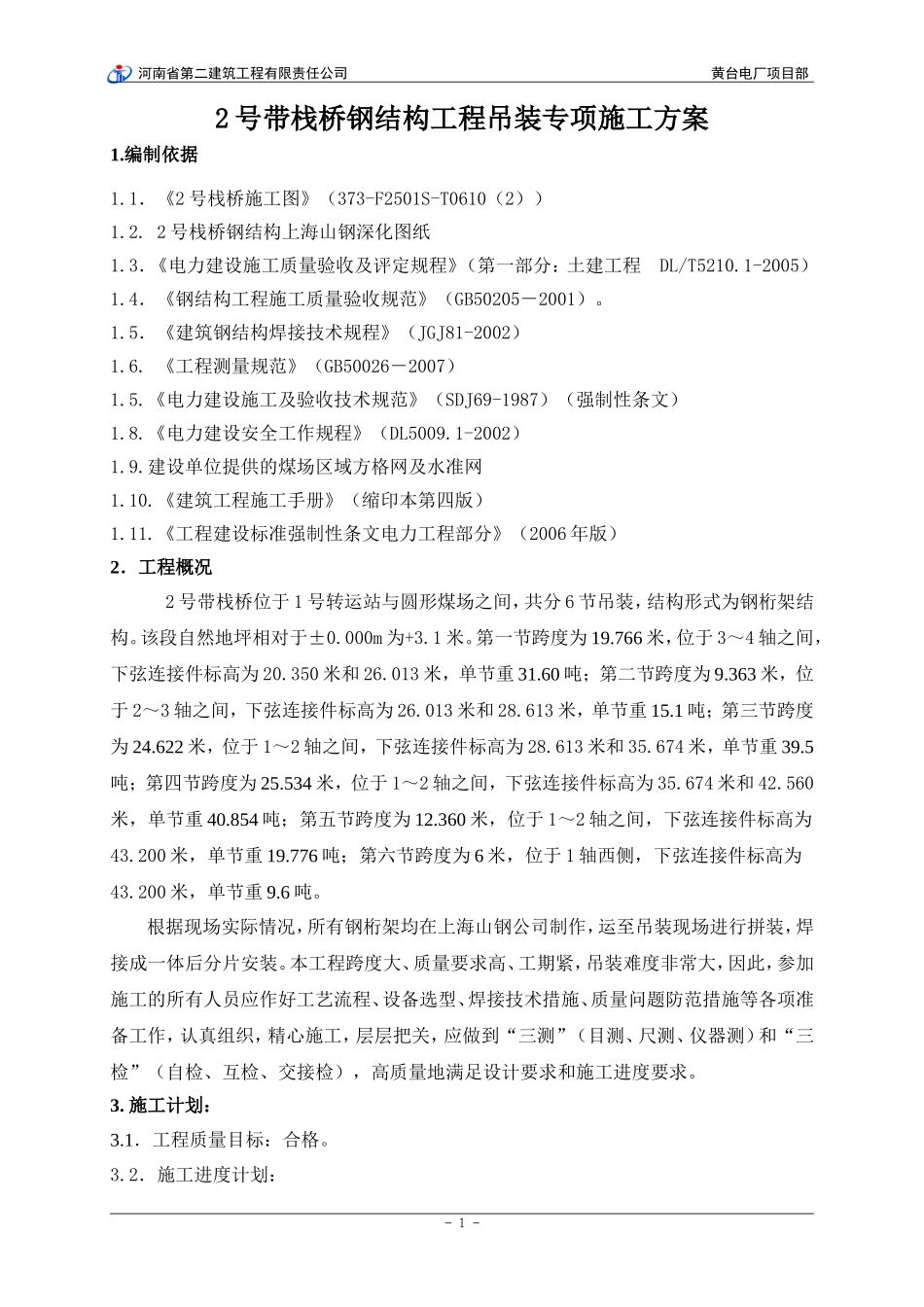

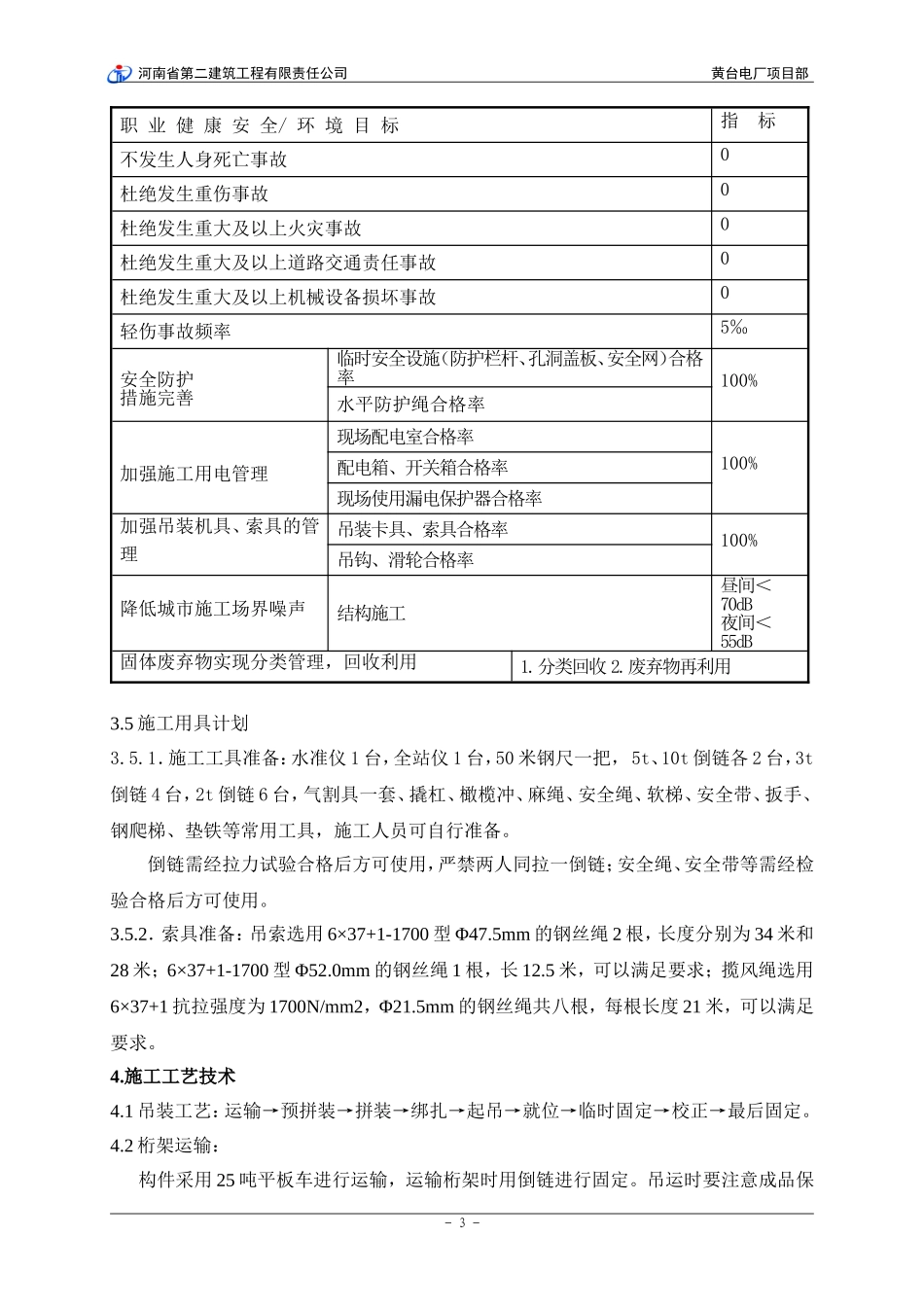

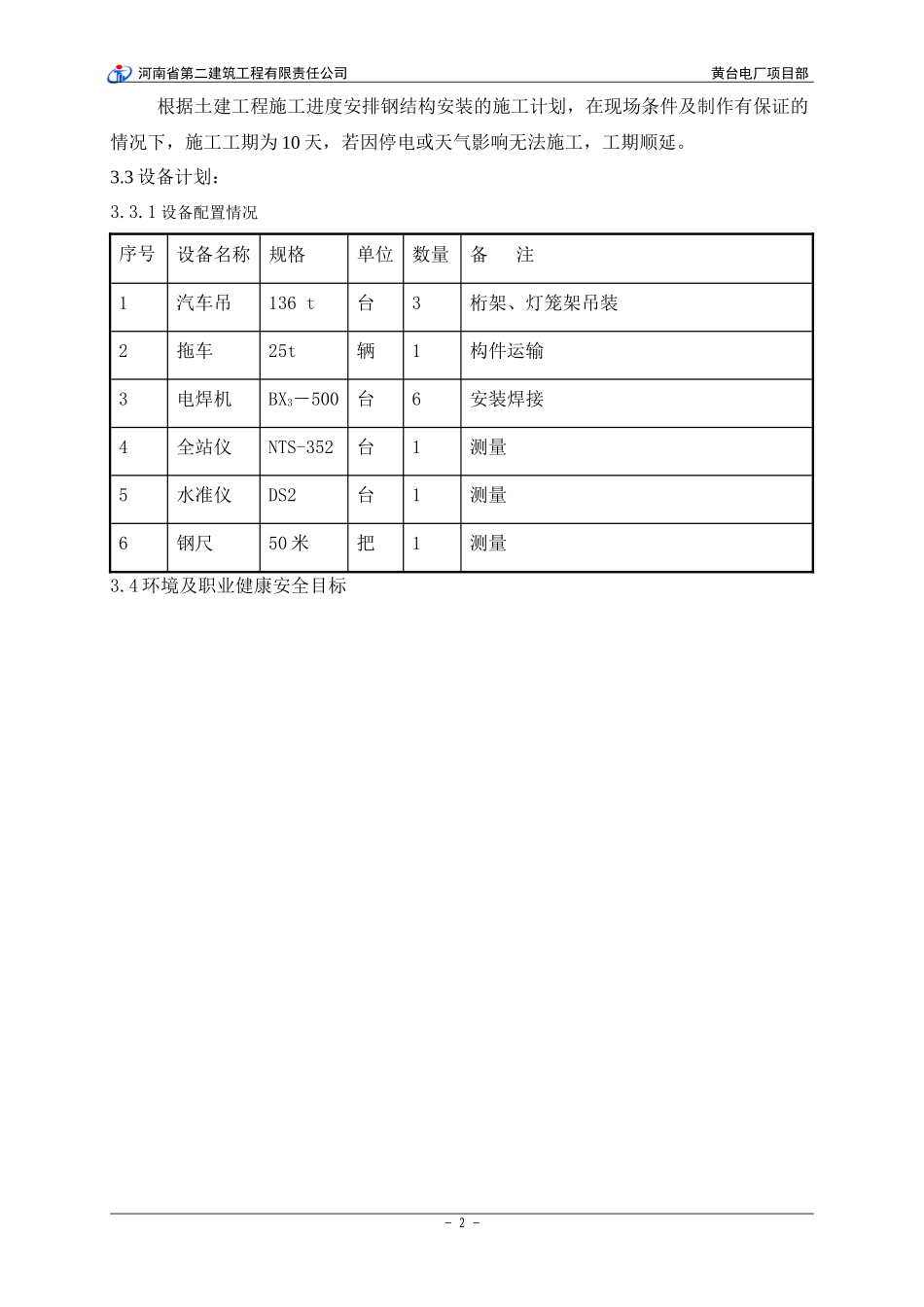

河南省第二建筑工程有限责任公司黄台电厂项目部2号带栈桥钢结构工程吊装专项施工方案1.编制依据1.1．《2号栈桥施工图》（373-F2501S-T0610（2））1.2.2号栈桥钢结构上海山钢深化图纸1.3．《电力建设施工质量验收及评定规程》（第一部分：土建工程DL/T5210.1-2005）1.4．《钢结构工程施工质量验收规范》（GB50205－2001）。1.5．《建筑钢结构焊接技术规程》（JGJ81-2002）1.6.《工程测量规范》（GB50026－2007）1.5.《电力建设施工及验收技术规范》（SDJ69-1987）（强制性条文）1.8.《电力建设安全工作规程》（DL5009.1-2002）1.9.建设单位提供的煤场区域方格网及水准网1.10.《建筑工程施工手册》（缩印本第四版）1.11.《工程建设标准强制性条文电力工程部分》（2006年版）2．工程概况2号带栈桥位于1号转运站与圆形煤场之间，共分6节吊装，结构形式为钢桁架结构。该段自然地坪相对于±0.000m为+3.1米。第一节跨度为19.766米，位于3～4轴之间，下弦连接件标高为20.350米和26.013米，单节重31.60吨；第二节跨度为9.363米，位于2～3轴之间，下弦连接件标高为26.013米和28.613米，单节重15.1吨；第三节跨度为24.622米，位于1～2轴之间，下弦连接件标高为28.613米和35.674米，单节重39.5吨；第四节跨度为25.534米，位于1～2轴之间，下弦连接件标高为35.674米和42.560米，单节重40.854吨；第五节跨度为12.360米，位于1～2轴之间，下弦连接件标高为43.200米，单节重19.776吨；第六节跨度为6米，位于1轴西侧，下弦连接件标高为43.200米，单节重9.6吨。根据现场实际情况，所有钢桁架均在上海山钢公司制作，运至吊装现场进行拼装，焊接成一体后分片安装。本工程跨度大、质量要求高、工期紧，吊装难度非常大，因此，参加施工的所有人员应作好工艺流程、设备选型、焊接技术措施、质量问题防范措施等各项准备工作，认真组织，精心施工，层层把关，应做到“三测”（目测、尺测、仪器测）和“三检”（自检、互检、交接检），高质量地满足设计要求和施工进度要求。3.施工计划：3.1．工程质量目标：合格。3.2．施工进度计划：-1-河南省第二建筑工程有限责任公司黄台电厂项目部根据土建工程施工进度安排钢结构安装的施工计划，在现场条件及制作有保证的情况下，施工工期为10天，若因停电或天气影响无法施工，工期顺延。3.3设备计划：3.3.1设备配置情况序号设备名称规格单位数量备注1汽车吊136t台3桁架、灯笼架吊装2拖车25t辆1构件运输3电焊机BX3－500台6安装焊接4全站仪NTS-352台1测量5水准仪DS2台1测量6钢尺50米把1测量3.4环境及职业健康安全目标-2-河南省第二建筑工程有限责任公司黄台电厂项目部3.5施工用具计划3.5.1．施工工具准备：水准仪1台，全站仪1台，50米钢尺一把，5t、10t倒链各2台，3t倒链4台，2t倒链6台，气割具一套、撬杠、橄榄冲、麻绳、安全绳、软梯、安全带、扳手、钢爬梯、垫铁等常用工具，施工人员可自行准备。倒链需经拉力试验合格后方可使用，严禁两人同拉一倒链；安全绳、安全带等需经检验合格后方可使用。3.5.2．索具准备：吊索选用6×37+1-1700型Φ47.5mm的钢丝绳2根，长度分别为34米和28米；6×37+1-1700型Φ52.0mm的钢丝绳1根，长12.5米，可以满足要求；揽风绳选用6×37+1抗拉强度为1700N/mm2，Φ21.5mm的钢丝绳共八根，每根长度21米，可以满足要求。4.施工工艺技术4.1吊装工艺：运输→预拼装→拼装→绑扎→起吊→就位→临时固定→校正→最后固定。4.2桁架运输：构件采用25吨平板车进行运输，运输桁架时用倒链进行固定。吊运时要注意成品保-3-职业健康安全/环境目标指标不发生人身死亡事故0杜绝发生重伤事故0杜绝发生重大及以上火灾事故0杜绝发生重大及以上道路交通责任事故0杜绝发生重大及以上机械设备损坏事故0轻伤事故频率5‰安全防护措施完善临时安全设施（防护栏杆、孔洞盖板、安全网）合格率100%水平防护绳合格率加强施工用电管理现场配电室合格率100%配电箱、开关箱合格率现场使用漏电保护器合格率加强吊装机具、索具的管理吊装卡具、索具合格率100%吊钩、滑轮合格率降低城市施工场界噪声结构施工昼间＜70dB夜间＜55dB固体废弃物实现分类管理，回收利用1.分类回收2.废...
