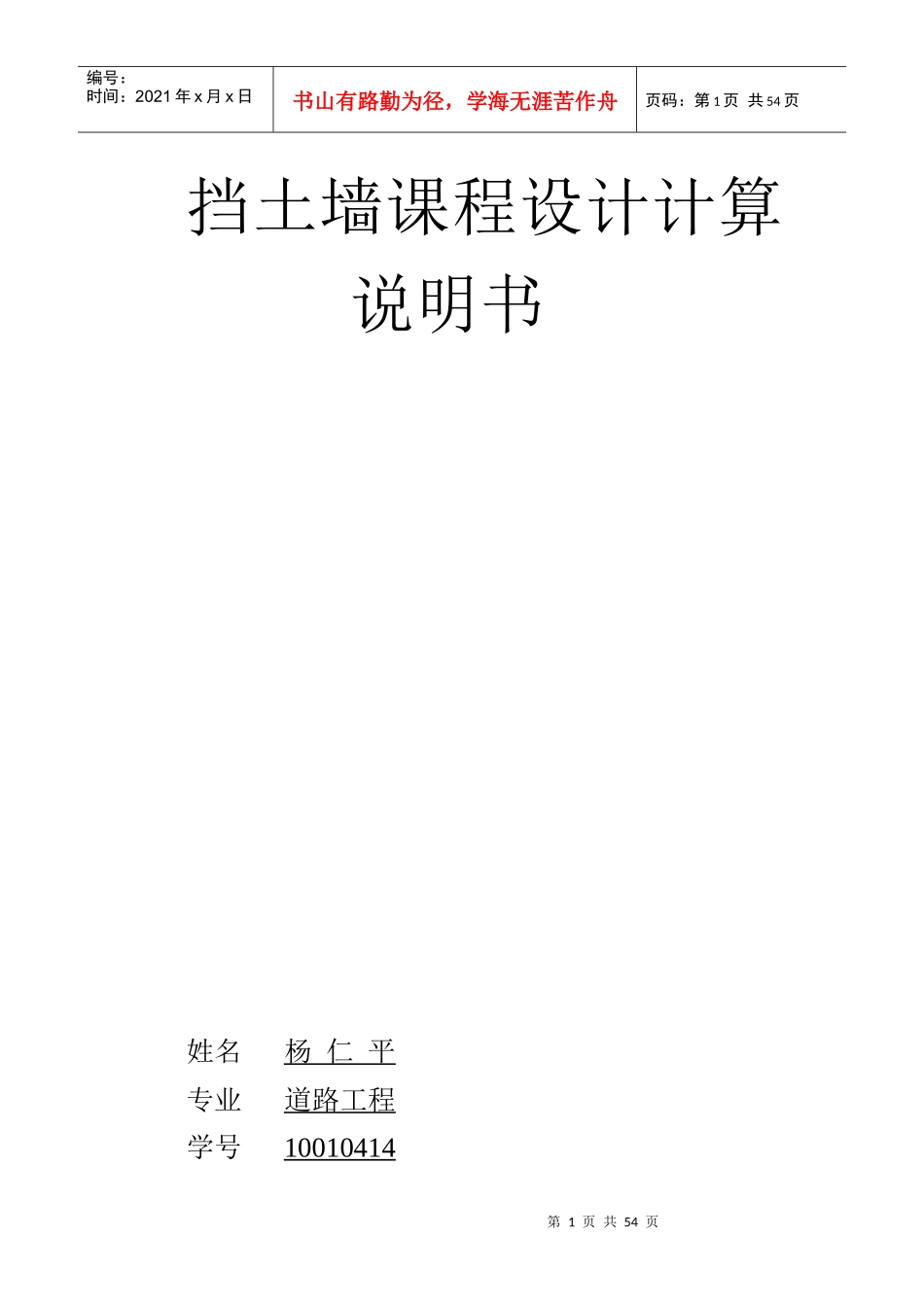

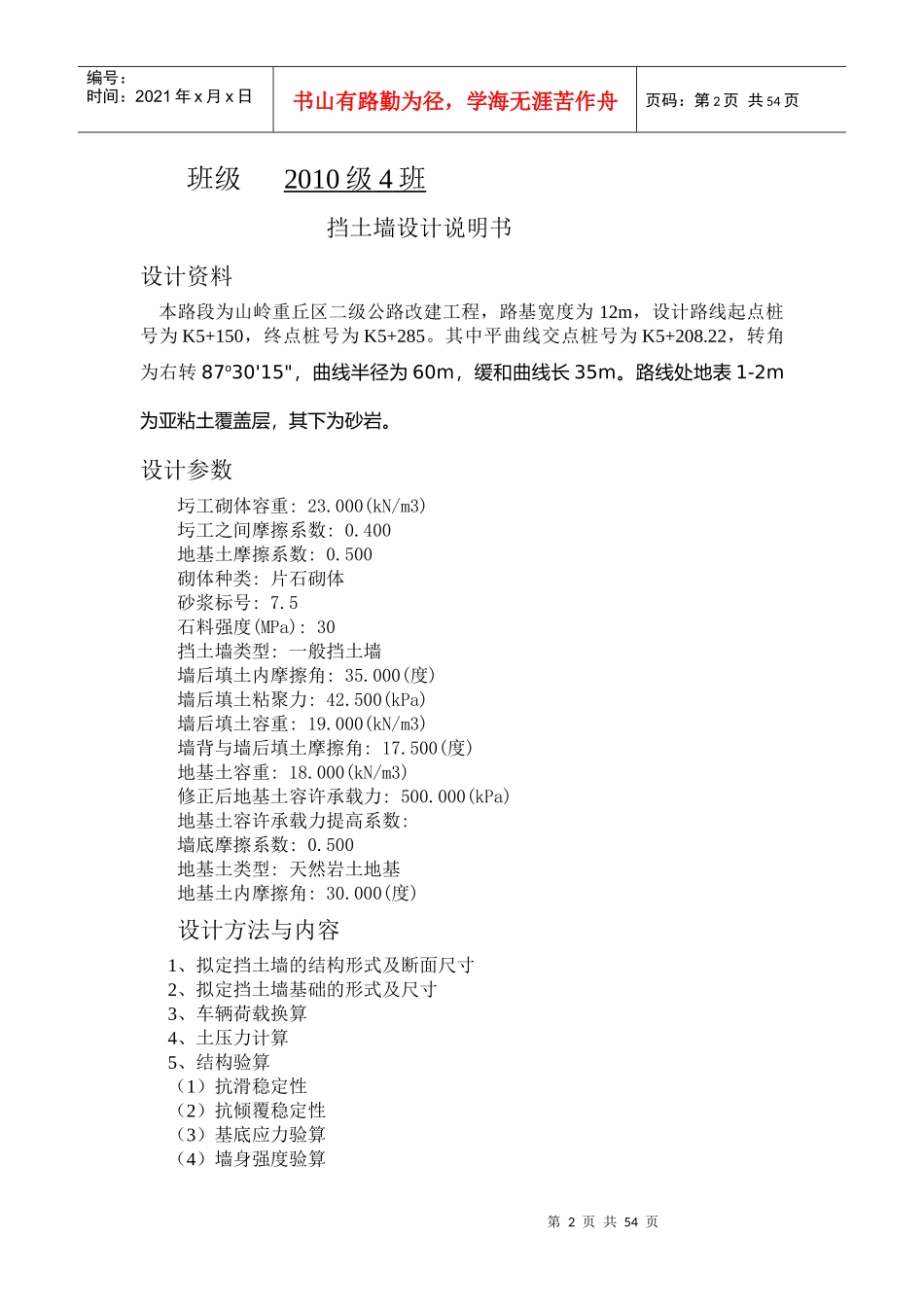

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页挡土墙课程设计计算说明书姓名杨仁平专业道路工程学号10010414第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页班级2010级4班挡土墙设计说明书设计资料本路段为山岭重丘区二级公路改建工程，路基宽度为12m，设计路线起点桩号为K5+150，终点桩号为K5+285。其中平曲线交点桩号为K5+208.22，转角为右转87o30'15"，曲线半径为60m，缓和曲线长35m。路线处地表1-2m为亚粘土覆盖层，其下为砂岩。设计参数圬工砌体容重:23.000(kN/m3)圬工之间摩擦系数:0.400地基土摩擦系数:0.500砌体种类:片石砌体砂浆标号:7.5石料强度(MPa):30挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:42.500(kPa)墙后填土容重:19.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:18.000(kN/m3)修正后地基土容许承载力:500.000(kPa)地基土容许承载力提高系数:墙底摩擦系数:0.500地基土类型:天然岩土地基地基土内摩擦角:30.000(度)设计方法与内容1、拟定挡土墙的结构形式及断面尺寸2、拟定挡土墙基础的形式及尺寸3、车辆荷载换算4、土压力计算5、结构验算（1）抗滑稳定性（2）抗倾覆稳定性（3）基底应力验算（4）墙身强度验算第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页设计步骤(1)进行车辆荷载换算;(2)利用有关主动土压力计算的相应公式，计算主动土压力，求出土压力的大小、方向及作用点;(3)设计挡土墙截面。先拟定墙身尺寸，然后进行：a)抗滑稳定性计算；b)抗倾覆稳定性验算；c)基底应力验算；d)截面应力验算；e)挡土墙截面尺寸的调整与选取（注:挡土墙截面尺寸要满足计算荷载及验算荷载的各项要求）。(4)画出选用的挡土墙平面、横断面图、纵断面图，整理计算书等有关设计文件。主要参考文献交通部第二公路勘察设计院公路设计手册《路基》第二版。人民交通出版社。何兆益、杨锡武《路基路面工程》，人民交通出版社。中华人民共和国行业设计标准，《公路路基设计规范》，人民交通出版社。中华人民共和国行业设计标准，《公路工程技术标准》，人民交通出版社。中华人民共和国行业设计标准，《公路路基施工技术规范》，人民交通出版社。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙1------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高:15.000(m)上墙高:6.000(m)墙顶宽:0.800(m)台宽:0.800(m)面坡倾斜坡度:1:0.080上墙背坡倾斜坡度:1:0.300下墙背坡倾斜坡度:1:-0.200采用1个扩展墙址台阶:墙趾台阶b1:0.800(m)墙趾台阶h1:0.400(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率:0.100:1墙踵台阶b3:1.000(m)15.000.800.800.10:16.001:0.301:0.201:0.080.800.4012.000.75第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页墙踵台阶h3:0.600(m)下墙土压力计算方法:力多边形法物理参数：圬工砌体容重:23.000(kN/m3)圬工之间摩擦系数:0.400地基土摩擦系数:0.500砌体种类:片石砌体砂浆标号:7.5石料强度(MPa):30挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:30.000(kPa)墙后填土容重:19.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:18.000(kN/m3)修正后地基土容许承载力:500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数:1.200墙踵值提高系数:1.300平均值提高系数:1.000墙底摩擦系数:0.500地基土类型:土质地基地基土内摩擦角:30.000(度)坡线土柱:坡面线段数:1折线序号水平投影长(m)竖向投影长(m)换算土柱数112.0000.0001第1个:定位距离0.750(m)公路-I级地面横坡角度:10.000(度)墙顶标高:0.000(m)挡墙分段长度:10.000(m)=====================================================================第1种情况:组合1=============================================组合系数:1....
