电气照明标准及参数VIP免费

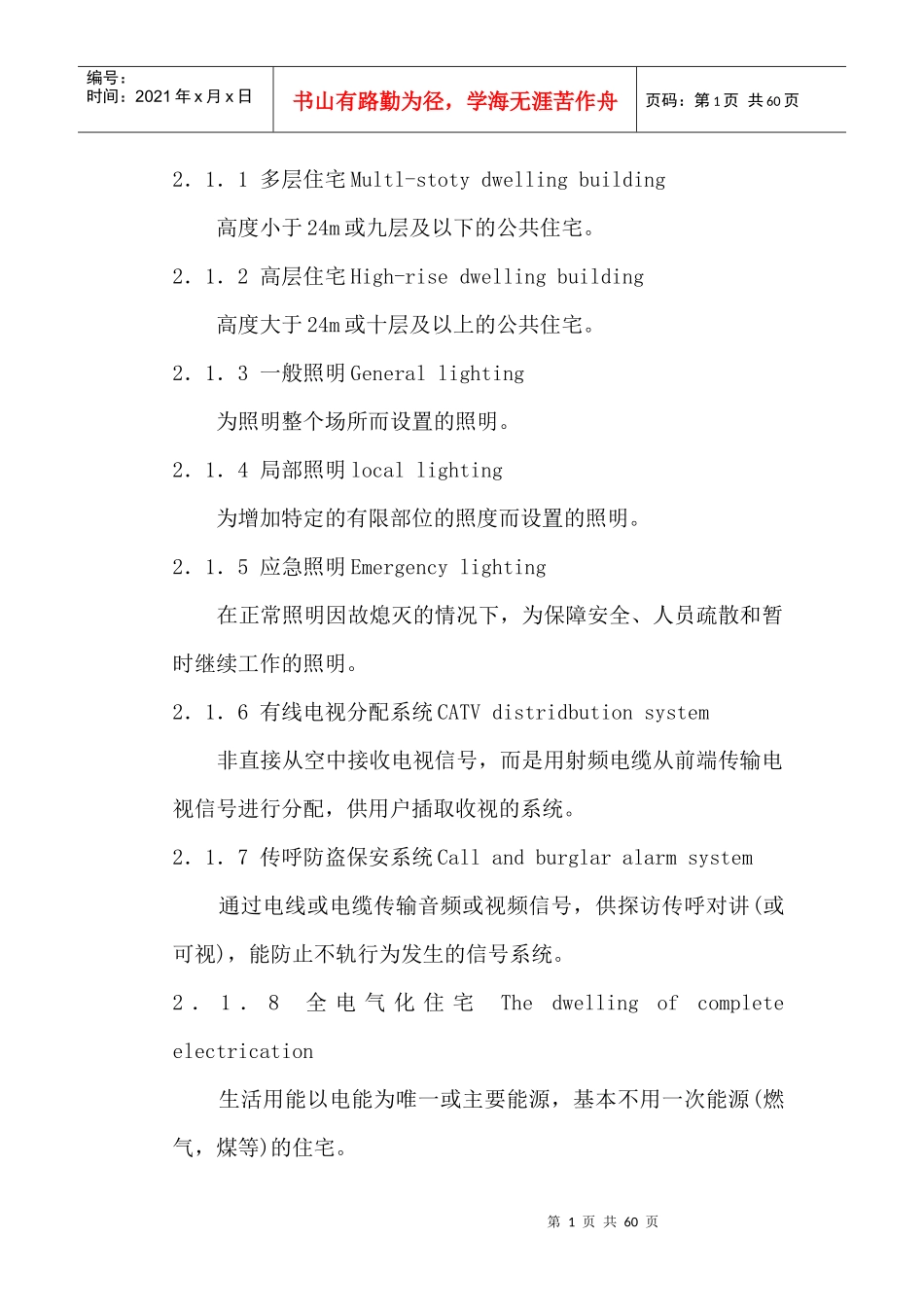

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页2．1．1多层住宅Multl-stotydwellingbuilding高度小于24m或九层及以下的公共住宅。2．1．2高层住宅High-risedwellingbuilding高度大于24m或十层及以上的公共住宅。2．1．3一般照明Generallighting为照明整个场所而设置的照明。2．1．4局部照明locallighting为增加特定的有限部位的照度而设置的照明。2．1．5应急照明Emergencylighting在正常照明因故熄灭的情况下，为保障安全、人员疏散和暂时继续工作的照明。2．1．6有线电视分配系统CATVdistridbutionsystem非直接从空中接收电视信号，而是用射频电缆从前端传输电视信号进行分配，供用户插取收视的系统。2．1．7传呼防盗保安系统Callandburglaralarmsystem通过电线或电缆传输音频或视频信号，供探访传呼对讲(或可视)，能防止不轨行为发生的信号系统。2．1．8全电气化住宅Thedwellingofcompleteelectrication生活用能以电能为唯一或主要能源，基本不用一次能源(燃气，煤等)的住宅。第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页2．1．9综合用电指标Thecompositeindexofuseelectricpower经过调查、测试、分析、研究而确定的代表普遍用电水平的综合指标。对每户是计算负荷，对多户是设备容量。2．1．10电能计量装置Electricpowermeasuredevice用以累计(或扣减)电能耗用量的计量装置。2．1．11TN—C接线方式TN—Cconnection电源中性点直接接地的TN系统内，由中性点引出一根导体同时起N线和PE线的作用。2．1．12TN—S接线方式TN—Sconnection电源中性点直接接地的TN系统内，由中性点分别引出两根导体，一根作N线，另一根作PE线。2．1．13TN—C—S接线方式TN—C—Sconnection电源中性点直接接地的TN—C接线方式中，在N线进户处重复接地一次，由此接地点分别引出两根导体，一根作N线，另一根作PE线。2．1．14外露可导电部分Theshowconductivepart指在正常情况时不带电，但在故障情况下可能带电的电气设备外露可导电体。2．1．15装置外可导电部分Theconductivepartoutofequipment第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页不属于电器装置一部分的导电部分，它可能引入电位，一般是地电位(在故障情况下，某局部的地电位可以不为零)。2．1．16等电位联接Equalelectricpotentialconnection使各个外露可导电部份及装置外导电部份的电位作实质上相等的电气连接。2．2符号2．2．1物理量Lx——照度单位(勒克斯)kW——有功功率单位(千瓦)kVA——视在功率单位(干伏安)cos——功率因数(有功功率与视在功率的比值)kx——需要系数k——同期系数——欧姆(电阻的单位)S——导线的线芯截面积Sp——保护线的截面积第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页mA——毫安(电流的单位。1mA＝1／1000A)m——米(长度的单位)MHz——兆赫芝(频率的单位。1MHz＝1，000，000Hz)V——伏(电压的单位)l——长度或距离mm——毫米(长度单位，1mm＝1／1000m)mm2——平方毫米(截面积单位)2．2．2其它L1(A相)：相线1L2(B相)：相线2L2(C相)：相线3N(零线)：中性线PE：保护线L1相线：黄色12相线：绿色13相线：红色N中性线：浅兰色‘PE保护线：黄／绿(双色)第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页1.1:光效:光源的发光效率，就是光源所发生的光通量和它所消耗的电功率之比，1.2:光通量:单位时间光源向空间发出的、使人产生光感觉的能量。光通量用符号φ表示，单位流明lm）。通常用消耗1W功率所发出的流明数来表征电光源的特征，称为发光效率用符号η表示。例如：一只40W的白炽灯发射的光通量为350lm40W的白炽灯发射的光通量为350lm：：η=350/40=8.75lm/W1.3:发光强度:是光通量的空间密度，即单位立体角的光通量，也就是衡量光源发光强弱程度的量。用符号I表示1.4:光照度:是受光表面上光通量的面密度，即单位面积的光通量。照度是单位面积所接受的光通量，用符号E...
