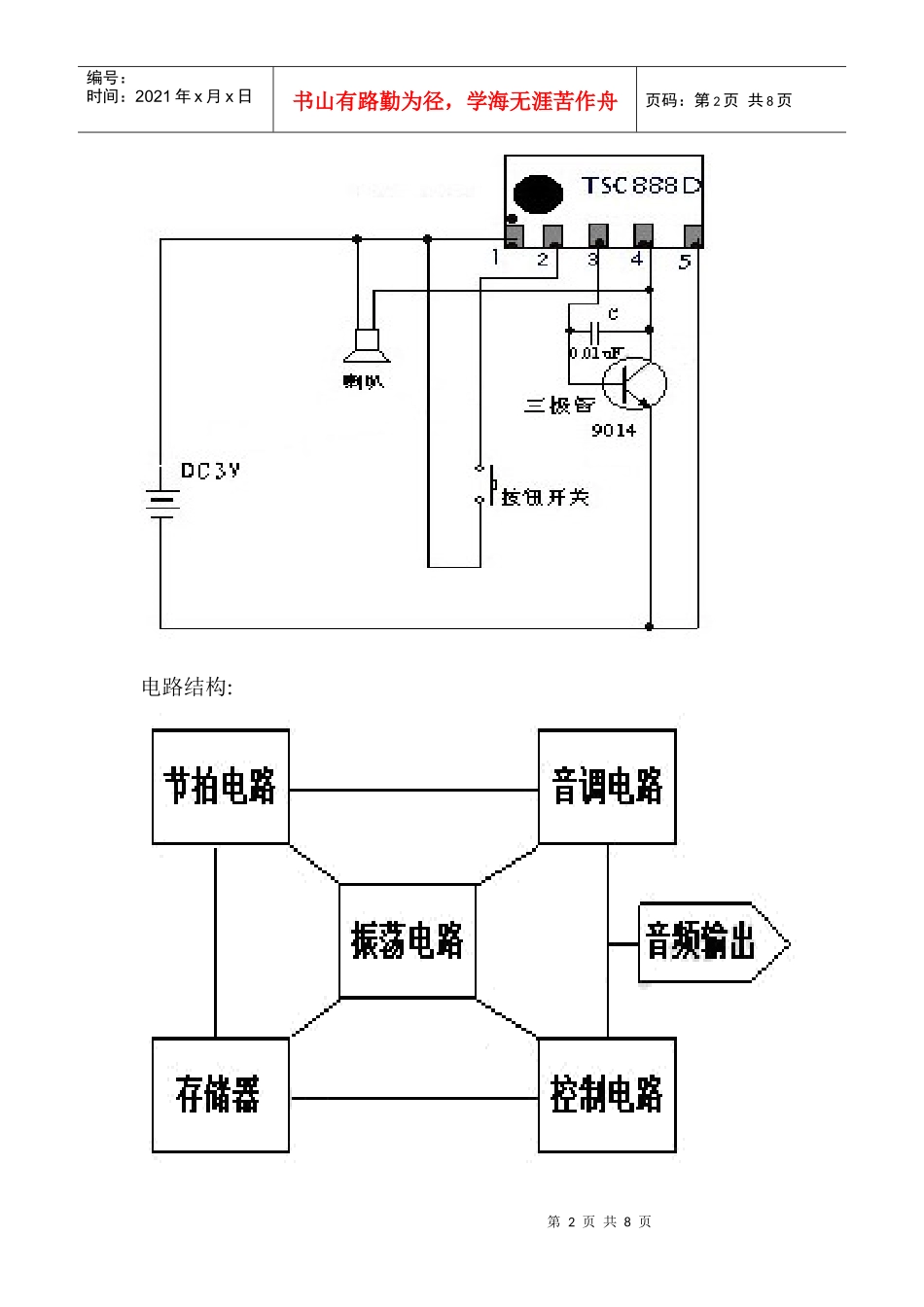

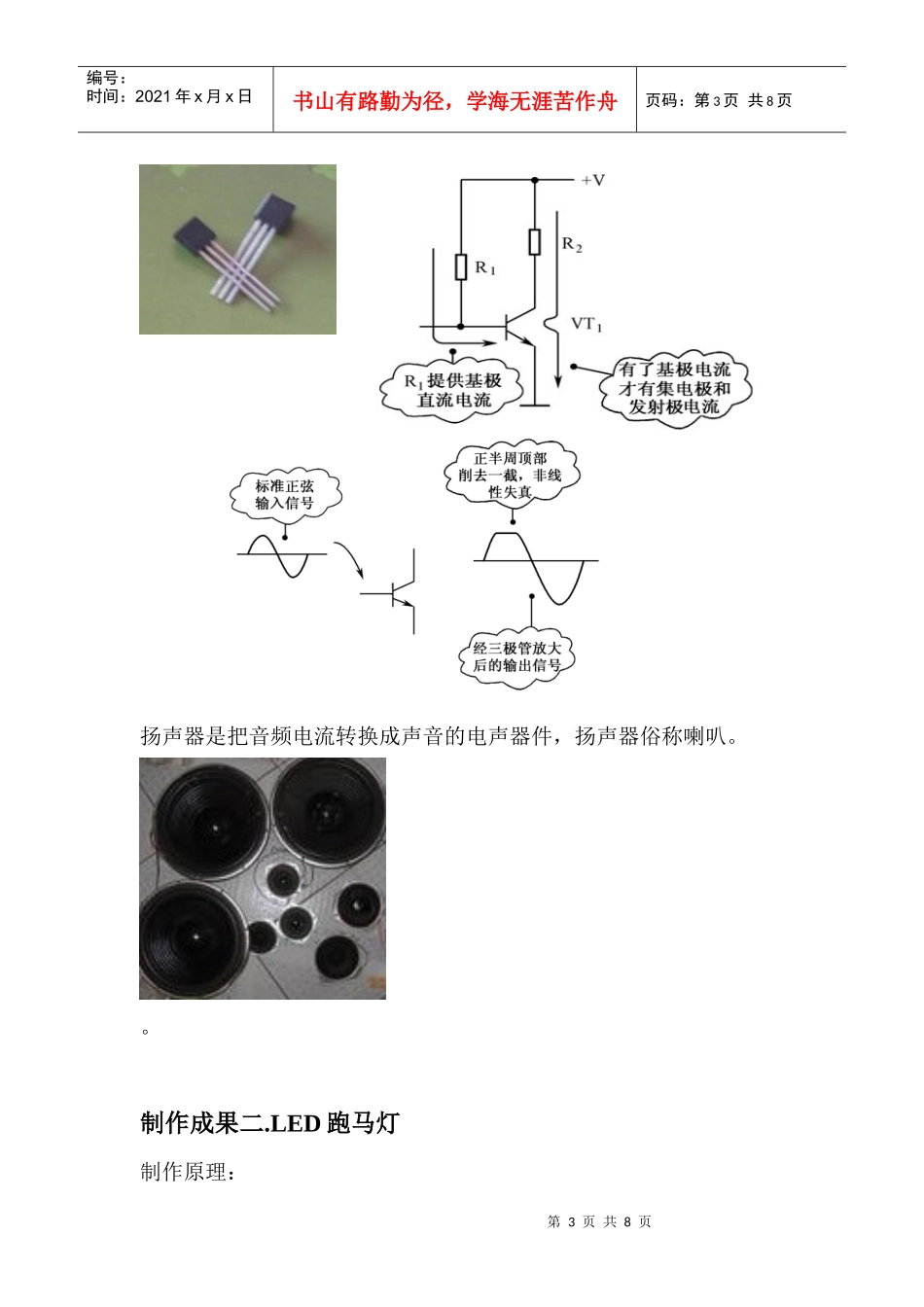

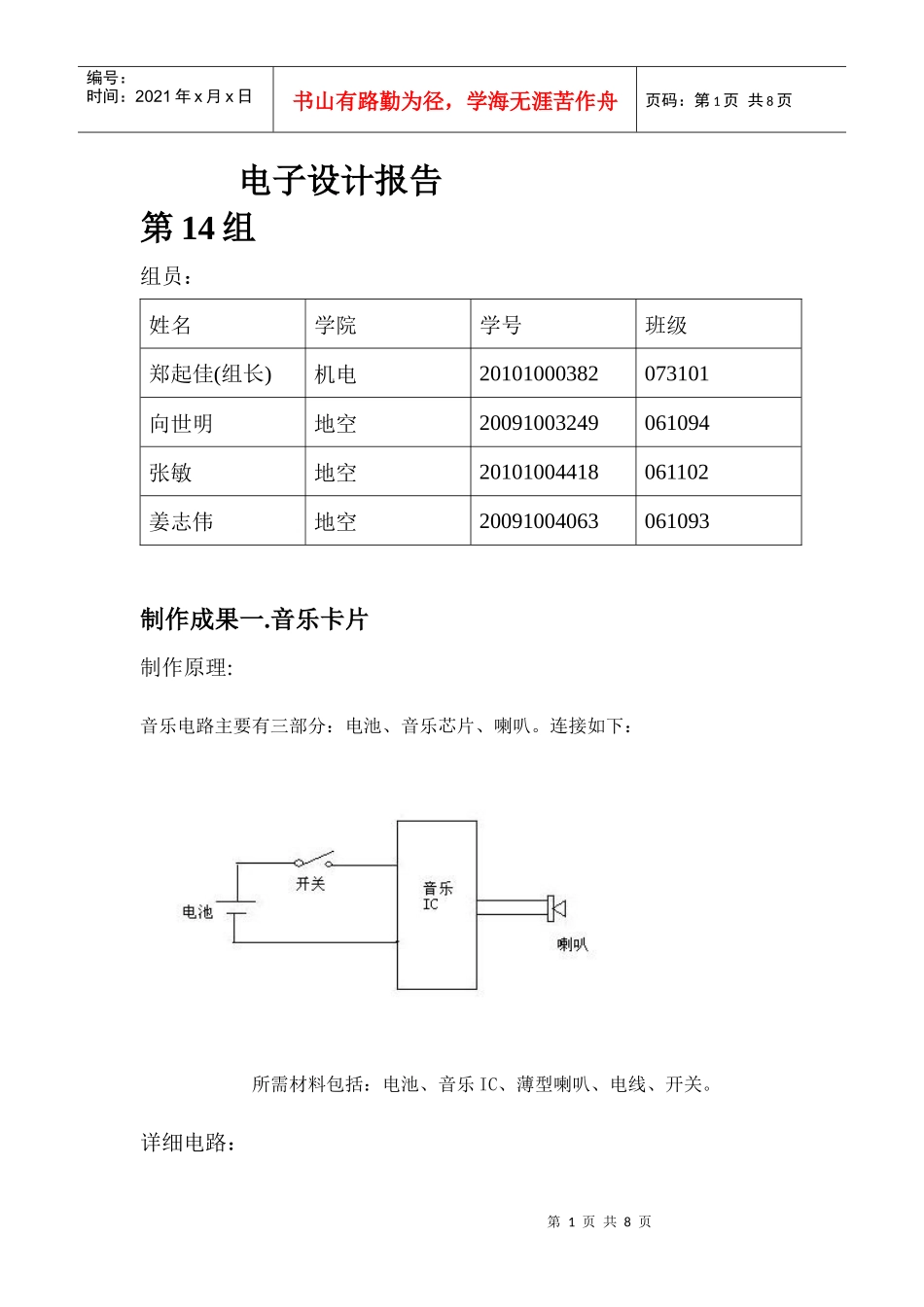

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电子设计报告第14组组员：姓名学院学号班级郑起佳(组长)机电20101000382073101向世明地空20091003249061094张敏地空20101004418061102姜志伟地空20091004063061093制作成果一.音乐卡片制作原理:音乐电路主要有三部分：电池、音乐芯片、喇叭。连接如下：所需材料包括：电池、音乐IC、薄型喇叭、电线、开关。详细电路：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页电路结构:第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页扬声器是把音频电流转换成声音的电声器件，扬声器俗称喇叭。。制作成果二.LED跑马灯制作原理：第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页八路发光二极管轮流点亮的实验，也就是通常所说的跑马灯实验，硬件部分包括8个发光二极管和8个限流电阻，下面是我们的原理图和实物图像，LED是有极性的，引脚长的为正极，引脚短的为负极，负极和电阻一侧连接。下面是我们完成的软件编程设计输出I/O：P2。/***********************文件包含***************************/#include#include//_crol_函数头文件第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页/************************宏定义****************************/#defineucharunsignedchar#defineuintunsignedint/***********************变量定义***************************/uchartemp;/***********************延时函数***************************/voiddelay(uintz)/***********************主函数*****************************/voidmain()代码：ORG0000HSTART:MOVP1,#01111111B；最下面的LED点亮LCALLDELAY；延时1秒MOVP1,#10111111B；最下面第二个的LED点亮LCALLDELAY；延时1秒MOVP1,#11011111B；最下面第三个的LED点亮（以下省略）LCALLDELAYMOVP1,#11101111BLCALLDELAYMOVP1,#11110111BLCALLDELAYMOVP1,#11111011BLCALLDELAYMOVP1,#11111101BLCALLDELAYMOVP1,#11111110BLCALLDELAYMOVP1,#11111111B;完成第一次循环点亮,延时约0.25秒AJMPSTART;反复循环;延时子程序，12M晶振延时约250毫秒DELAY:第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页MOVR4,#2L3:MOVR2,#250L1:MOVR3,#250L2:DJNZR3,L2DJNZR2,L1DJNZR4,L3RETEND第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页程序功能：通过不断的给I/O口赋值，从而改变输出状态，只是初学者最常用的一种方法是对于低电平有效的跑马灯，一次从低位到第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页高位的点亮led灯。小组分工合作：在各组员的密切配合下，电子制作圆满完成。小组成员一起讨论和研究了如何设计和制作，由郑起佳负责购买仪器和设计电路的格局，由小组成员一起完成电路的焊接工作(其中郑起佳焊接很专业)，电路的编程由郑起佳完成，由向世明来负责取电线和锡等材料，由张敏和姜志伟来负责焊接时的辅助工作，报告由向世明完成。
