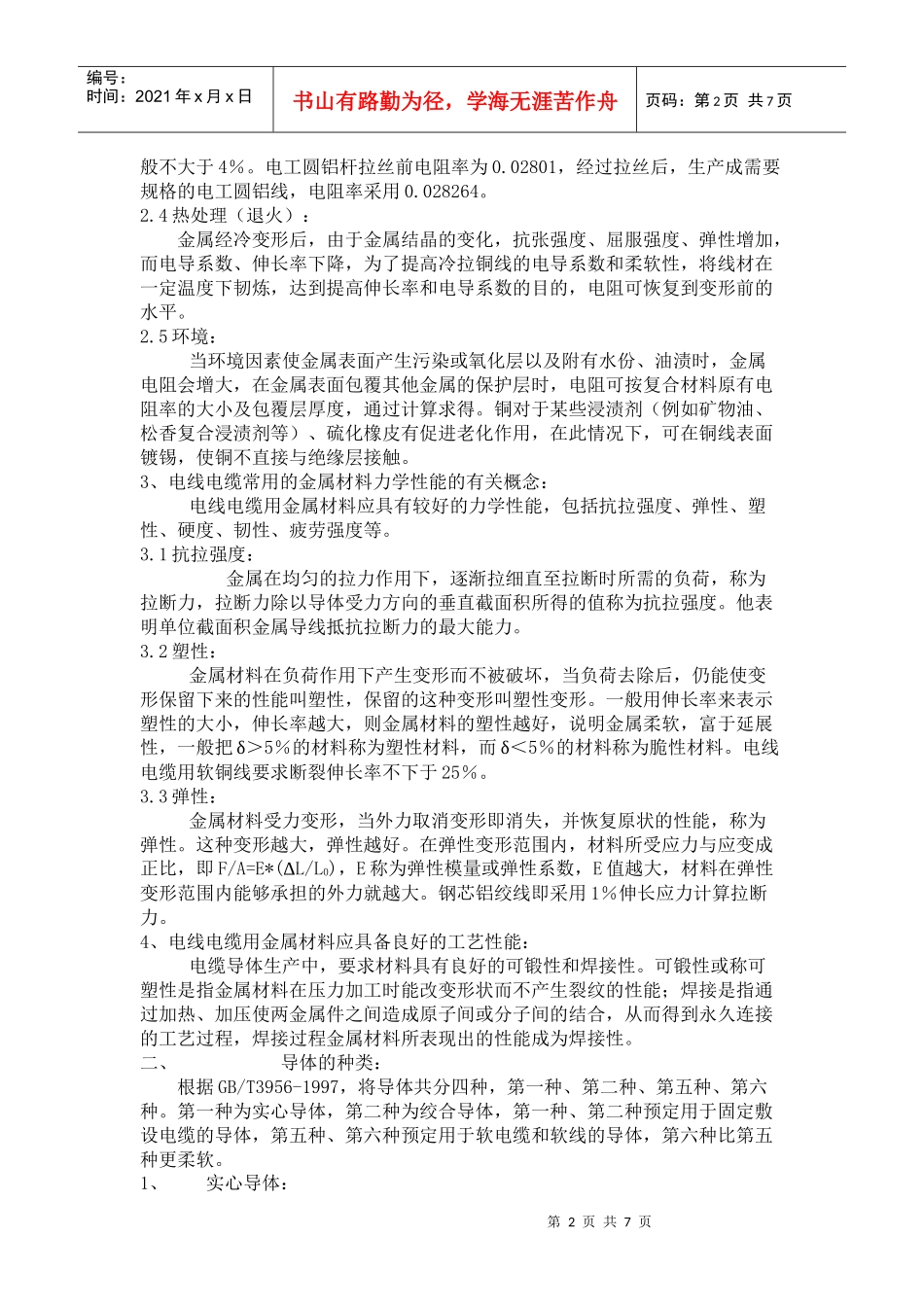

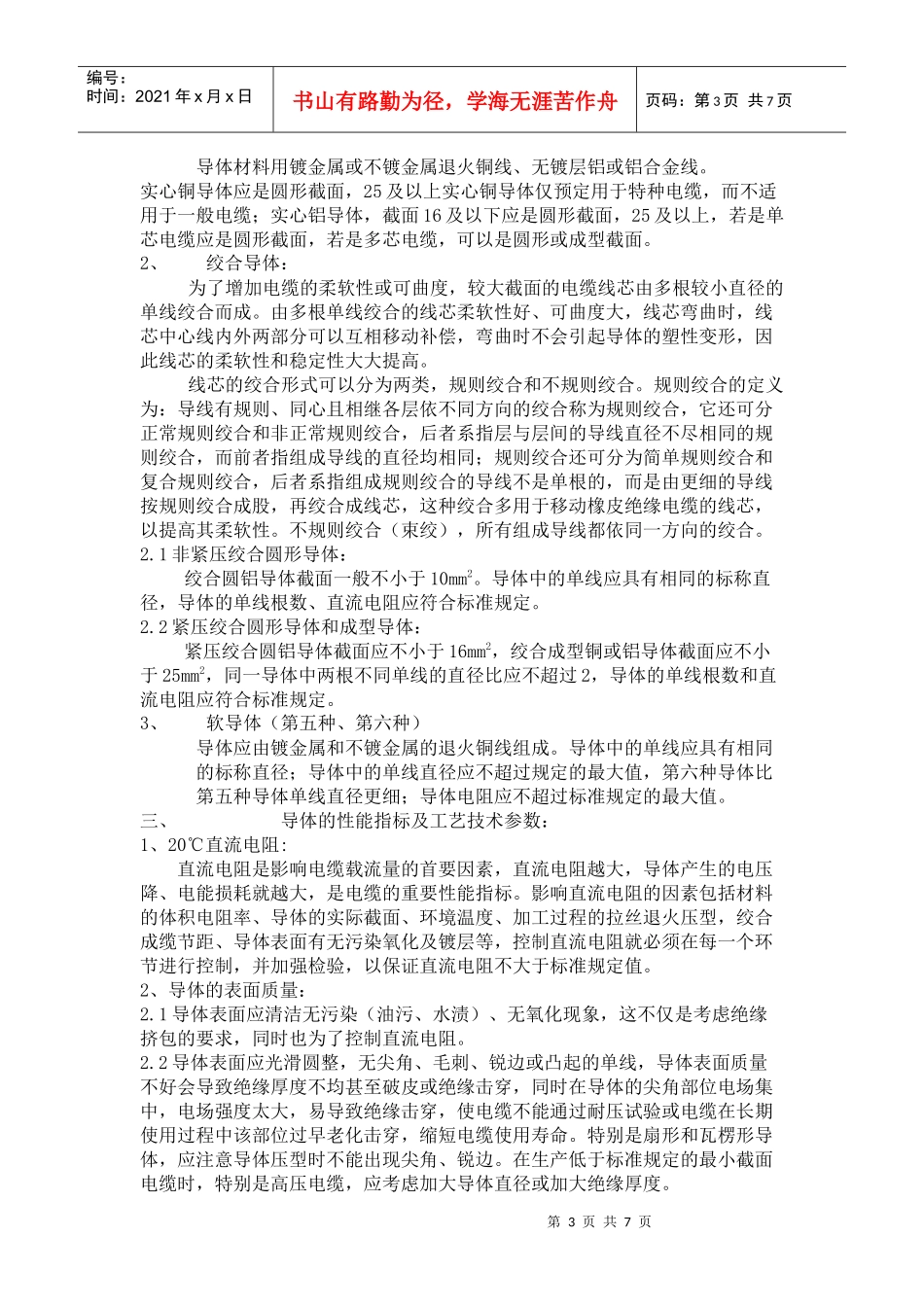

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电缆导体电线电缆各组成部分及主要性能指标技术参数电线电缆主要用于电能传输、分配以及信号的传递，其主要组成部分包括线芯（导体）、绝缘层、屏蔽层、和护层，下面对各组成部分的性能技术指标及工艺技术参数进行逐一介绍：电缆的导体导体的作用是传送电流，当导体通过电流时，便产生电能损耗而使导体温度升高，导体温升又使导体电阻增大，同时使绝缘的性能下降，当导体温度超过绝缘材料的允许工作温度，就会加速绝缘材料的老化甚至在电缆弯曲处使绝缘首先软化变形，导致电缆寿命缩短或在电缆弯曲处短期内发生击穿，不能满足电缆长期使用的要求；线芯的损耗主要由导体的截面及材料的体积电阻率决定，因此，生产过程必须对导体截面及材料的性能指标进行严格检验和控制。一、导体用材料：导体材料必须具备良好的导电性能和机械性能、易于加工成型、资源丰富等特点，银的导电性能虽最好，但因其价格昂贵而不被采用，为减小线芯损耗和电压降，当前广泛采用的是铜材和铝材，下面就铜、铝的主要性能技术指标进行学习：1、材料的电性能及物理特性：软铜硬铝（A2-A8）型号T1RTU1RT2RTU2RT3RA2A4A6A8纯度≥％99.9099.620℃体积电阻率不大于Ω·mm2/m0.0172410.02801电阻温度系数1/℃0.003930.00403线膨胀系数1/℃16.6*10-623*10-6热容系数J/kg·℃414924比重8.892.703熔解点℃1084.5658抗拉强度≥N/mm2A8(120-150)伸长率≥％40A8(6)2、影响导电性能的因素：2.1温度：金属的导电性能随温度升高而降低，当温度不是很高（接近于熔点）或很低（接近于绝对零度），电阻率和温度呈下列线性关系：ρ＝ρ0［1+α（T-T0）］。2.2杂质：金属中含有某些杂质，将使其电阻增大。杂质对金属电阻的影响，取决于杂质的种类、含量、和杂质在金属中存在的状态，铝、锑、砷、磷、镍、铅等是铜的有害杂质，当砷含量为0.35％时，铜的电阻率将增大50％；铝导体中的主要有害杂质是硅与铁。2.3冷变形：弹性变形时对金属电阻影响极小，而塑性变形则使电阻增大，当冷加工变形超过10％，其电阻才明显增大。对于纯金属，由于冷变形而增加的电阻，一第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页般不大于4％。电工圆铝杆拉丝前电阻率为0.02801，经过拉丝后，生产成需要规格的电工圆铝线，电阻率采用0.028264。2.4热处理（退火）：金属经冷变形后，由于金属结晶的变化，抗张强度、屈服强度、弹性增加，而电导系数、伸长率下降，为了提高冷拉铜线的电导系数和柔软性，将线材在一定温度下韧炼，达到提高伸长率和电导系数的目的，电阻可恢复到变形前的水平。2.5环境：当环境因素使金属表面产生污染或氧化层以及附有水份、油渍时，金属电阻会增大，在金属表面包覆其他金属的保护层时，电阻可按复合材料原有电阻率的大小及包覆层厚度，通过计算求得。铜对于某些浸渍剂（例如矿物油、松香复合浸渍剂等）、硫化橡皮有促进老化作用，在此情况下，可在铜线表面镀锡，使铜不直接与绝缘层接触。3、电线电缆常用的金属材料力学性能的有关概念：电线电缆用金属材料应具有较好的力学性能，包括抗拉强度、弹性、塑性、硬度、韧性、疲劳强度等。3.1抗拉强度：金属在均匀的拉力作用下，逐渐拉细直至拉断时所需的负荷，称为拉断力，拉断力除以导体受力方向的垂直截面积所得的值称为抗拉强度。他表明单位截面积金属导线抵抗拉断力的最大能力。3.2塑性：金属材料在负荷作用下产生变形而不被破坏，当负荷去除后，仍能使变形保留下来的性能叫塑性，保留的这种变形叫塑性变形。一般用伸长率来表示塑性的大小，伸长率越大，则金属材料的塑性越好，说明金属柔软，富于延展性，一般把δ＞5％的材料称为塑性材料，而δ＜5％的材料称为脆性材料。电线电缆用软铜线要求断裂伸长率不下于25％。3.3弹性：金属材料受力变形，当外力取消变形即消失，并恢复原状的性能，称为弹性。这种变形越大，弹性越好。在弹性变形范围内，材料所受应力与应变成正比，即F/A=E*(ΔL/L0)，E称为弹性模量或弹性系数，E值越大，材料在弹性变...
