电工与电子技术(徐秀平、项华珍)课后习题8VIP免费

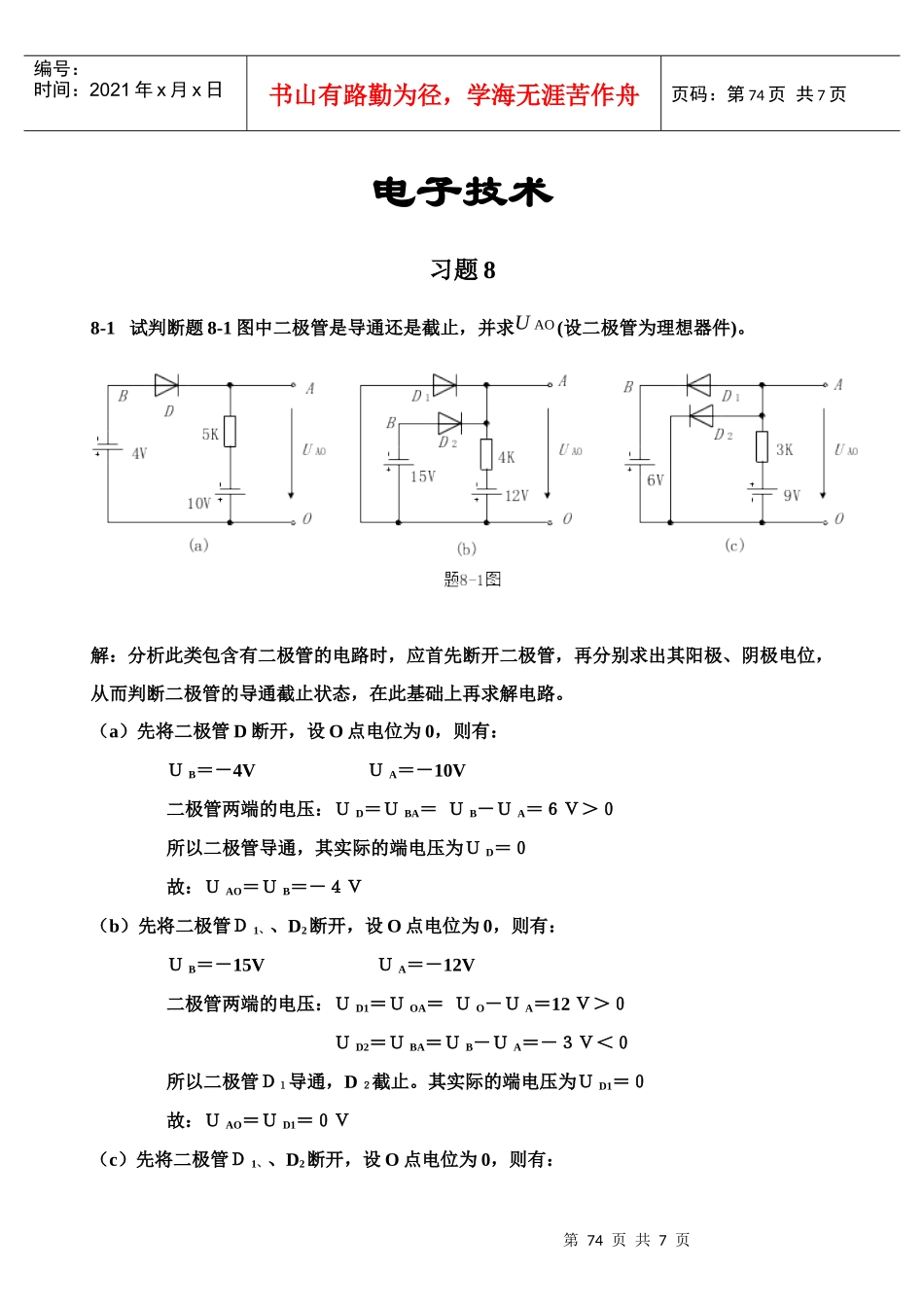

电工与电子技术(徐秀平、项华珍)课后习题8_第1页
1/7
电工与电子技术(徐秀平、项华珍)课后习题8_第2页
2/7

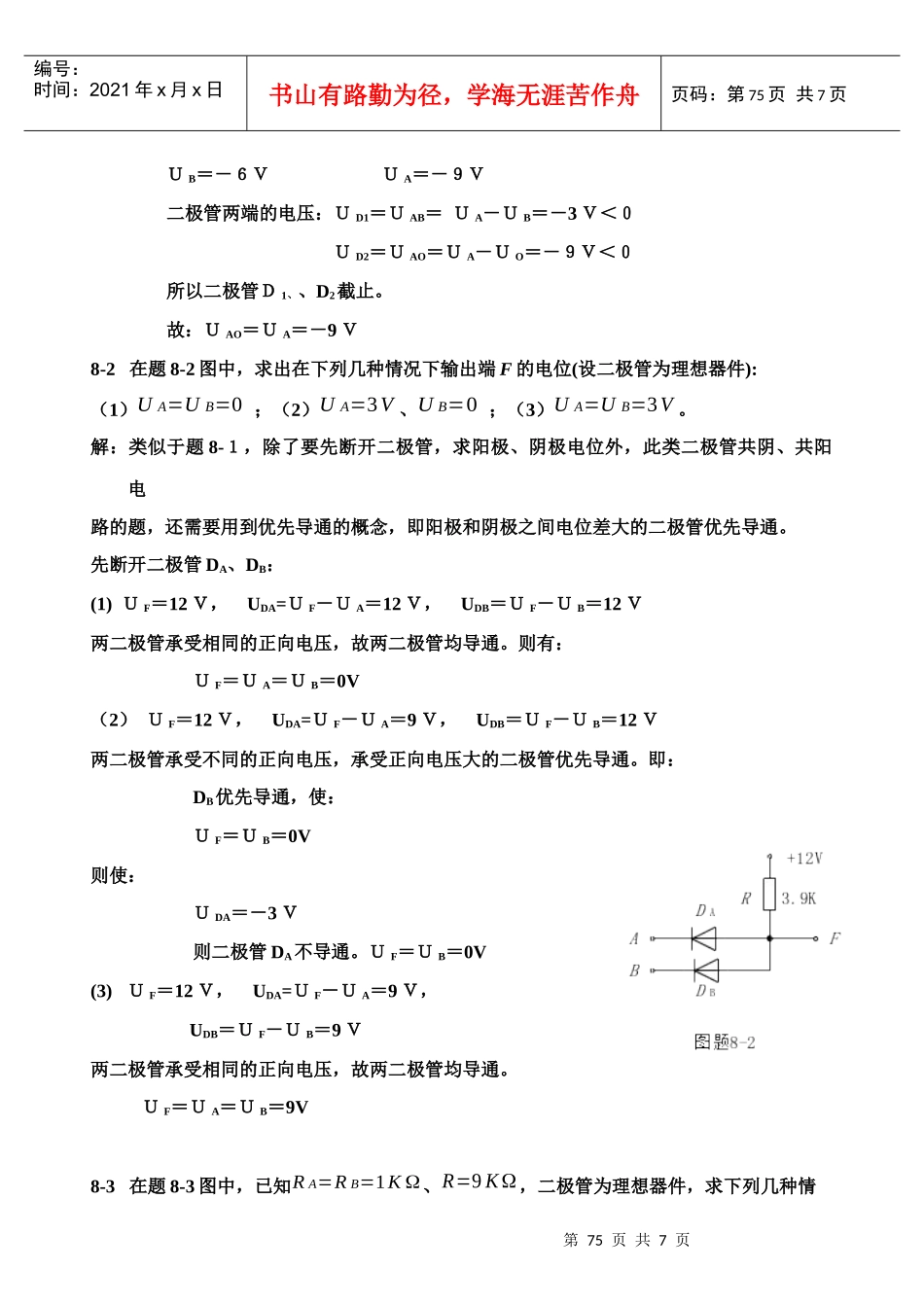

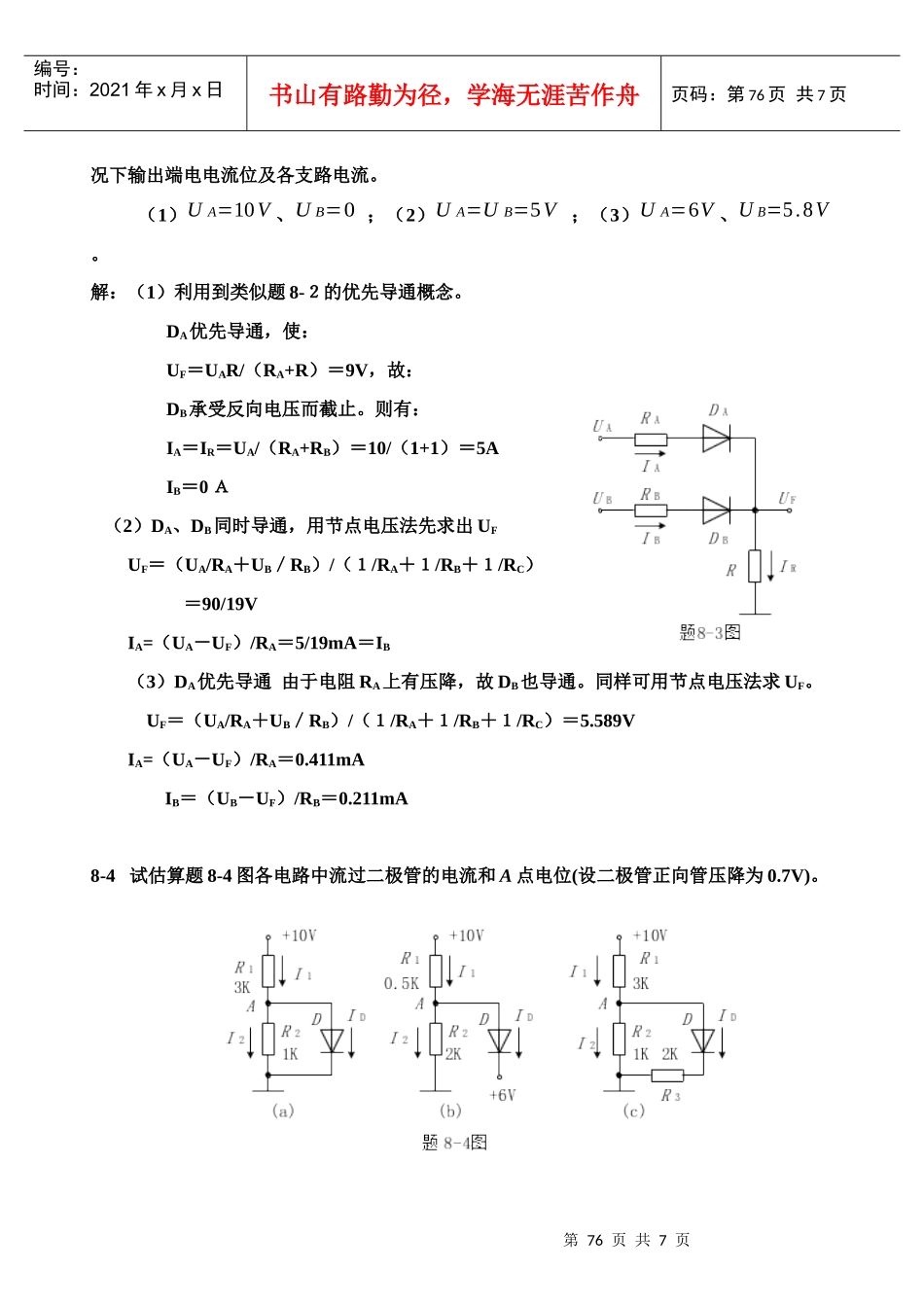

电工与电子技术(徐秀平、项华珍)课后习题8_第3页
3/7
第74页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第74页共7页电子技术习题88-1试判断题8-1图中二极管是导通还是截止,并求UAO(设二极管为理想器件)。解:分析此类包含有二极管的电路时,应首先断开二极管,再分别求出其阳极、阴极电位,从而判断二极管的导通截止状态,在此基础上再求解电路。(a)先将二极管D断开,设O点电位为0,则有:UB=-4VUA=-10V二极管两端的电压:UD=UBA=UB-UA=6V>0所以二极管导通,其实际的端电压为UD=0故:UAO=UB=-4V(b)先将二极管D1、、D2断开,设O点电位为0,则有:UB=-15VUA=-12V二极管两端的电压:UD1=UOA=UO-UA=12V>0UD2=UBA=UB-UA=-3V<0所以二极管D1导通,D2截止。其实际的端电压为UD1=0故:UAO=UD1=0V(c)先将二极管D1、、D2断开,设O点电位为0,则有:第75页共7页第74页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第75页共7页UB=-6VUA=-9V二极管两端的电压:UD1=UAB=UA-UB=-3V<0UD2=UAO=UA-UO=-9V<0所以二极管D1、、D2截止。故:UAO=UA=-9V8-2在题8-2图中,求出在下列几种情况下输出端F的电位(设二极管为理想器件):(1)UA=UB=0;(2)UA=3V、UB=0;(3)UA=UB=3V。解:类似于题8-1,除了要先断开二极管,求阳极、阴极电位外,此类二极管共阴、共阳电路的题,还需要用到优先导通的概念,即阳极和阴极之间电位差大的二极管优先导通。先断开二极管DA、DB:(1)UF=12V,UDA=UF-UA=12V,UDB=UF-UB=12V两二极管承受相同的正向电压,故两二极管均导通。则有:UF=UA=UB=0V(2)UF=12V,UDA=UF-UA=9V,UDB=UF-UB=12V两二极管承受不同的正向电压,承受正向电压大的二极管优先导通。即:DB优先导通,使:UF=UB=0V则使:UDA=-3V则二极管DA不导通。UF=UB=0V(3)UF=12V,UDA=UF-UA=9V,UDB=UF-UB=9V两二极管承受相同的正向电压,故两二极管均导通。UF=UA=UB=9V8-3在题8-3图中,已知RA=RB=1KΩ、R=9KΩ,二极管为理想器件,求下列几种情第76页共7页第75页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第76页共7页况下输出端电电流位及各支路电流。(1)UA=10V、UB=0;(2)UA=UB=5V;(3)UA=6V、UB=5.8V。解:(1)利用到类似题8-2的优先导通概念。DA优先导通,使:UF=UAR/(RA+R)=9V,故:DB承受反向电压而截止。则有:IA=IR=UA/(RA+RB)=10/(1+1)=5AIB=0A(2)DA、DB同时导通,用节点电压法先求出UFUF=(UA/RA+UB/RB)/(1/RA+1/RB+1/RC)=90/19VIA=(UA-UF)/RA=5/19mA=IB(3)DA优先导通由于电阻RA上有压降,故DB也导通。同样可用节点电压法求UF。UF=(UA/RA+UB/RB)/(1/RA+1/RB+1/RC)=5.589VIA=(UA-UF)/RA=0.411mAIB=(UB-UF)/RB=0.211mA8-4试估算题8-4图各电路中流过二极管的电流和A点电位(设二极管正向管压降为0.7V)。第77页共7页第76页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第77页共7页解:对于这类有二极管的题目,都是先断开二极管,求出其阳、阴极电位,判断二极管的通断情况,再进一步求解。(a)先断开二极管,有:UA=10R2/(R1+R2)=2.5V二极管承受正向电压,故二极管导通。则有:UA=UD=0.7VI1=(10-UA)/R1=3.1mAI2=UA/R2=0.7mAID=I1-I2=2.4mA(b)先断开二极管,有:UA=10R2/(R1+R2)=8V二极管承受正向电压,故二极管导通。有:UA=UD+6=6.7VI1=(10-UA)/R1=6.6mAI2=UA/R2=3.35mAID=I1-I2=3.25mA(c)先断开二极管,有:UA=10R2/(R1+R2)=2.5V二极管承受正向电压,故二极管导通。由于有电阻,则需要重新解出UA。由节点法,有:UA=(10/R1+UD/R3)/(1/R1+1/R2+1/R3)=1.827VI1=(10-UA)/R1=2.724mAI2=UA/R2=1.827mAID=I1-I2=0.897mA8-5在题8-5图所示的各限幅电路中,已知ui=6sinϖt伏,试画出输出电压uO波形(设第78页共7页第77页共7页编号:时...
