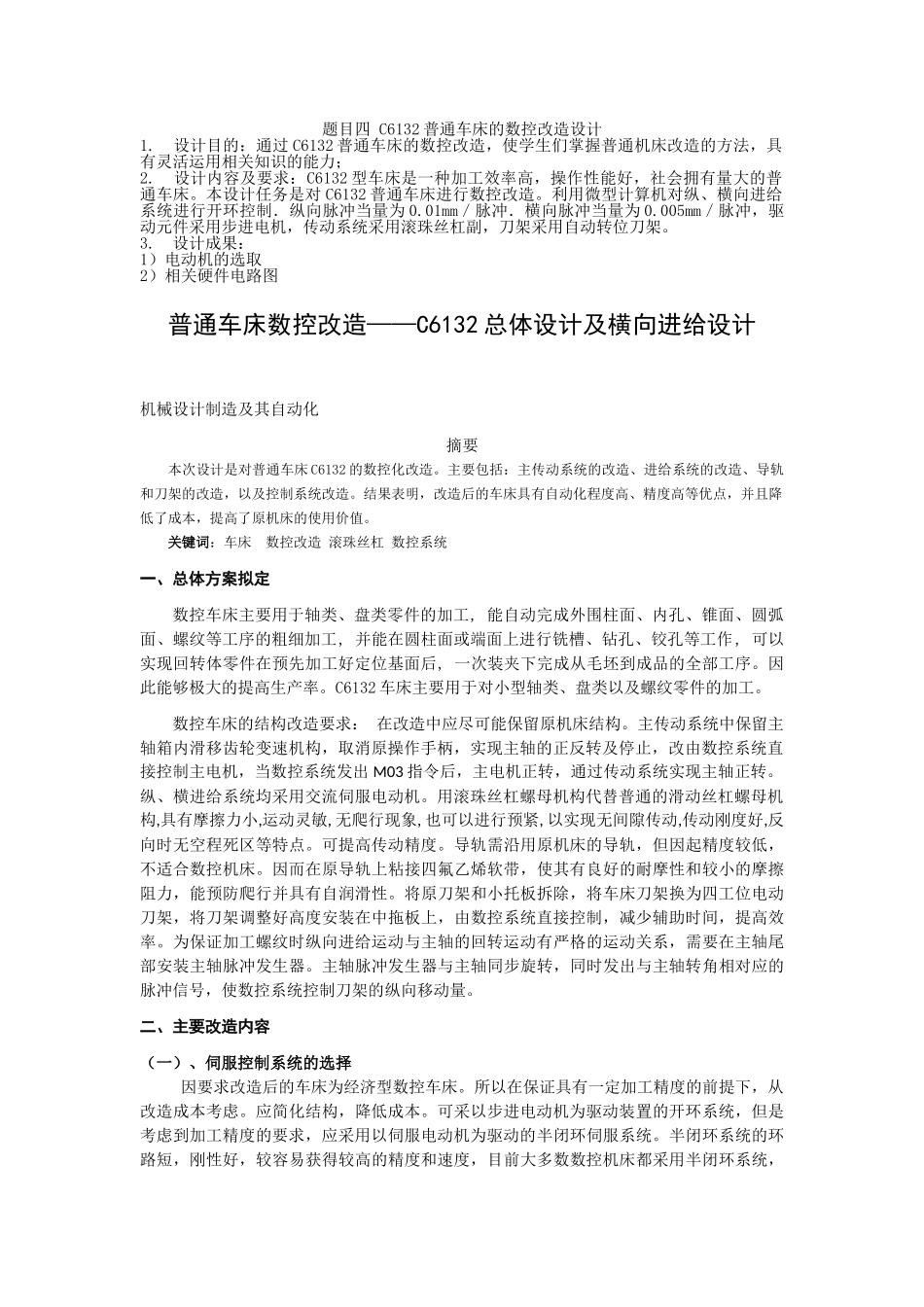

题目四C6132普通车床的数控改造设计1.设计目的：通过C6132普通车床的数控改造，使学生们掌握普通机床改造的方法，具有灵活运用相关知识的能力；2.设计内容及要求：C6132型车床是一种加工效率高，操作性能好，社会拥有量大的普通车床。本设计任务是对C6132普通车床进行数控改造。利用微型计算机对纵、横向进给系统进行开环控制．纵向脉冲当量为0.01mm／脉冲．横向脉冲当量为0.005mm／脉冲，驱动元件采用步进电机，传动系统采用滚珠丝杠副，刀架采用自动转位刀架。3.设计成果：1）电动机的选取2）相关硬件电路图普通车床数控改造——C6132总体设计及横向进给设计机械设计制造及其自动化摘要本次设计是对普通车床C6132的数控化改造。主要包括：主传动系统的改造、进给系统的改造、导轨和刀架的改造，以及控制系统改造。结果表明，改造后的车床具有自动化程度高、精度高等优点，并且降低了成本，提高了原机床的使用价值。关键词：车床数控改造滚珠丝杠数控系统一、总体方案拟定数控车床主要用于轴类、盘类零件的加工,能自动完成外围柱面、内孔、锥面、圆弧面、螺纹等工序的粗细加工,并能在圆柱面或端面上进行铣槽、钻孔、铰孔等工作,可以实现回转体零件在预先加工好定位基面后,一次装夹下完成从毛坯到成品的全部工序。因此能够极大的提高生产率。C6132车床主要用于对小型轴类、盘类以及螺纹零件的加工。数控车床的结构改造要求：在改造中应尽可能保留原机床结构。主传动系统中保留主轴箱内滑移齿轮变速机构，取消原操作手柄，实现主轴的正反转及停止，改由数控系统直接控制主电机，当数控系统发出M03指令后，主电机正转，通过传动系统实现主轴正转。纵、横进给系统均采用交流伺服电动机。用滚珠丝杠螺母机构代替普通的滑动丝杠螺母机构,具有摩擦力小,运动灵敏,无爬行现象,也可以进行预紧,以实现无间隙传动,传动刚度好,反向时无空程死区等特点。可提高传动精度。导轨需沿用原机床的导轨，但因起精度较低，不适合数控机床。因而在原导轨上粘接四氟乙烯软带，使其有良好的耐摩性和较小的摩擦阻力，能预防爬行并具有自润滑性。将原刀架和小托板拆除，将车床刀架换为四工位电动刀架，将刀架调整好高度安装在中拖板上，由数控系统直接控制，减少辅助时间，提高效率。为保证加工螺纹时纵向进给运动与主轴的回转运动有严格的运动关系，需要在主轴尾部安装主轴脉冲发生器。主轴脉冲发生器与主轴同步旋转，同时发出与主轴转角相对应的脉冲信号，使数控系统控制刀架的纵向移动量。二、主要改造内容（一）、伺服控制系统的选择因要求改造后的车床为经济型数控车床。所以在保证具有一定加工精度的前提下，从改造成本考虑。应简化结构，降低成本。可采以步进电动机为驱动装置的开环系统，但是考虑到加工精度的要求，应采用以伺服电动机为驱动的半闭环伺服系统。半闭环系统的环路短，刚性好，较容易获得较高的精度和速度，目前大多数数控机床都采用半闭环系统，而随着机电一体化技术的发展，伺服电动机生产厂家在生产中就把电机和检测元件直接安装在一起，形成成套的产品，极大的方便了用户，省去了安装调整误差。（半闭环控制系统如下图1所示）（二）、机械部分改造1.床头箱部分保留主轴箱内的滑移齿轮，取消操作手柄。将原床身的挂轮、进给箱及内部传动齿轮系统去除，其余部分保持不变。在该处安装纵向伺服电动机与齿轮减速箱总成。丝杠、光杠和操作杆（“三杆”）拆去，齿轮箱连接滚珠丝杠。滚珠丝杠的另一端支承座安装在车床尾座原来装轴承座的部分。并在主轴箱后端安装光电编码器。编码器的安装方式有两种，一种是安装，另一种是异轴安装。因为原机床主动挂轮与主轴传动比为1:1，所以可将编码器安装于原机床主动挂轮处。这种安装方式较简单，易安装。2.进给系统（横向）的改造将车床溜板箱拆除，在原处安装滚珠丝杠螺母座，丝杠螺母固定在其上。将横溜板中的普通丝杠、螺母拆除，在该处安装横向进给滚珠丝杠螺母副，伺服电机与丝杠间采用一级减速器联接,以缩小传动链,提高系统刚度,并减少传动链误差。横向伺服电动机与齿轮减速器总成安装在横溜板后部并与滚珠丝杠通过膜片联轴器相连。膜片联轴器...
