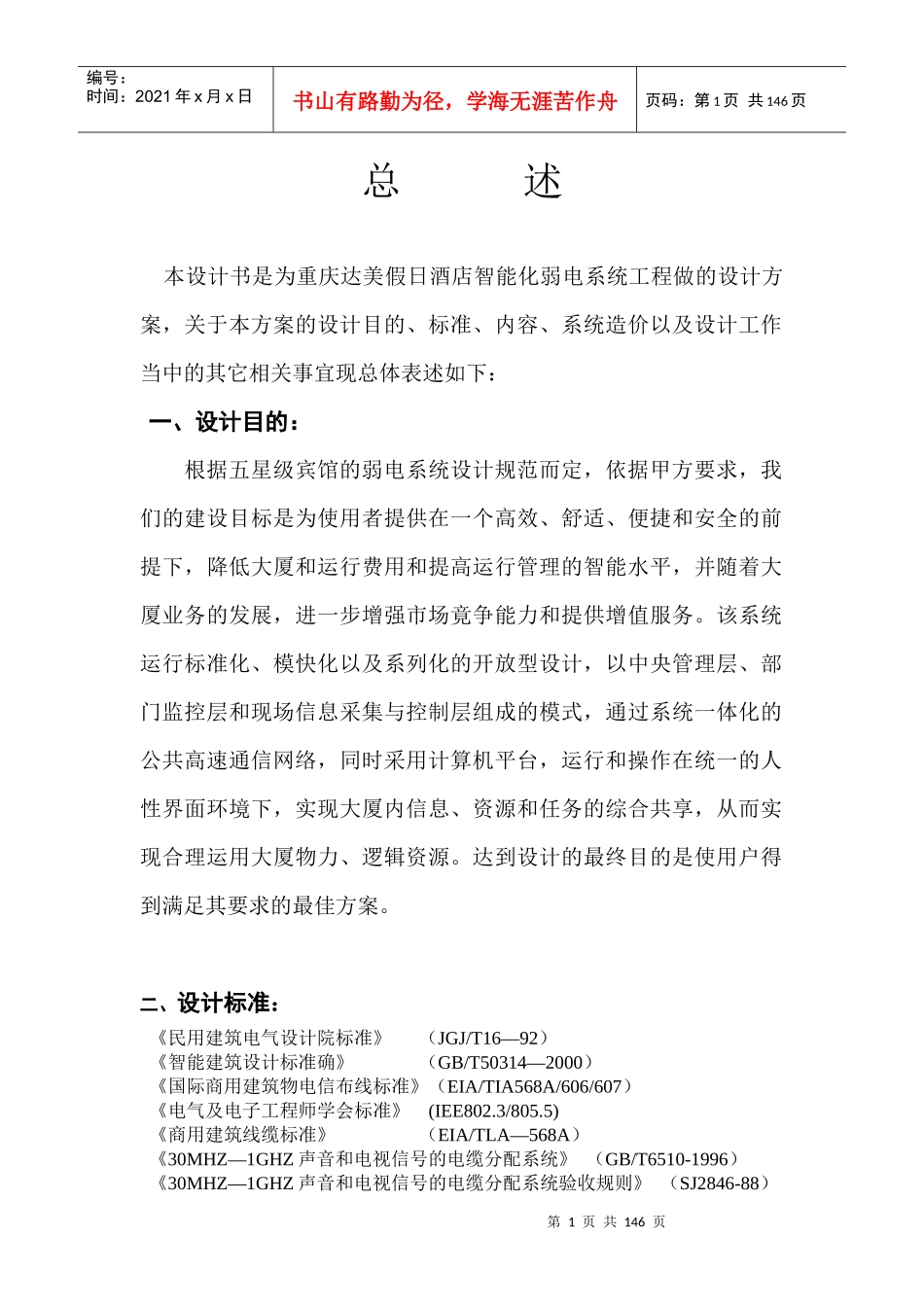

第1页共146页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共146页总述本设计书是为重庆达美假日酒店智能化弱电系统工程做的设计方案，关于本方案的设计目的、标准、内容、系统造价以及设计工作当中的其它相关事宜现总体表述如下：一、设计目的：根据五星级宾馆的弱电系统设计规范而定，依据甲方要求，我们的建设目标是为使用者提供在一个高效、舒适、便捷和安全的前提下，降低大厦和运行费用和提高运行管理的智能水平，并随着大厦业务的发展，进一步增强市场竟争能力和提供增值服务。该系统运行标准化、模快化以及系列化的开放型设计，以中央管理层、部门监控层和现场信息采集与控制层组成的模式，通过系统一体化的公共高速通信网络，同时采用计算机平台，运行和操作在统一的人性界面环境下，实现大厦内信息、资源和任务的综合共享，从而实现合理运用大厦物力、逻辑资源。达到设计的最终目的是使用户得到满足其要求的最佳方案。二、设计标准：《民用建筑电气设计院标准》（JGJ/T16—92）《智能建筑设计标准确》（GB/T50314—2000）《国际商用建筑物电信布线标准》（EIA/TIA568A/606/607）《电气及电子工程师学会标准》(IEE802.3/805.5)《商用建筑线缆标准》（EIA/TLA—568A）《30MHZ—1GHZ声音和电视信号的电缆分配系统》（GB/T6510-1996）《30MHZ—1GHZ声音和电视信号的电缆分配系统验收规则》（SJ2846-88）第2页共146页第1页共146页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共146页《安全防范工程程序与要求》（GA/T75—94）《涉外宾馆监视电视系统设计规范》（DBJ08—16—90）《有线广播录音、播音室声学设计规范和用户技术要求》（GYJ26—86）《综合布线工程设计规范》（CFECS72—97）《工业企业通信接地设计规范》（GBJ79—85）《通信光缆的一般要求》（GB/T7424—87）《信息技术互连国际标准》（ISO/IEC11801—95）三、设计说明:重庆达美假日酒店的设计指导思想和设计特点是世界一流的高档次的智能化建筑群体．在本次系统集成中，分为三个层次：第一层次为子系统纵向集成，目的在于各个子系统具体功能的实现，包括各个子系统设备的调试运行开通和设备运转的流程优化．第二层次为横向集成，设计中体现各子系统的联致动和优化组合，在确定各个子系统重要性的基础上对各子系统软件功能的实现，便几个关键子系统的协调优化运行．第三层次为一体化集成，即在横向集成的基础上，建立智能集成管理系统，即建立一个实现网络集成、功能集成、软件界面集成的高层次监控管理系统。第3页共146页第2页共146页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共146页楼宇控制系统设计方案一、需求分析1.1项目概述酒店地处重庆市商业中心地带――重庆市渝中区，是一座现代化的五星级酒店。本方案针对重庆皇冠假日酒店空调、通风、变配电、电梯、照明、给排水系统等设备的自动控制进行了设计，自动控制系统采用了西门子楼宇科技的S600APOGEE楼宇自控系统。BAS系统将对皇冠假日酒店中建筑物的各种机电设备的运行及开关状态实行全时间的自动监测或控制，并同时收集、记录、保存及管理有关系统的重要信息及数据，达到提高运行效率，节能，节省人力，安全延长设备寿命的目的。我们使用了西门子楼宇科技S600APOGEE的MEC、MEC模块化控制器进行点对点通讯，组成一个完整的统一配套的楼宇控制系统。系统设计范围包括冷源系统、变配电系统、通风及防排烟系统、新风处理机、空调器、吊顶式空调机等空调末端设备。控制系统采用了S600APOGEE系统中的最新控制器MEC（模块化设备控制器）对风柜、新风机进行控制。另外相应配置了温湿度传感器、压力传感器、阀门、风门驱动器等传感执行设备。1.2系统特点S600APOGEE是以集散理论为基础的成熟的楼宇自动化系统。它具有结构第4页共146页第3页共146页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共146页灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点。S600APOGEE基于WINDOWSNT平台的系统软件包，可直接进入假日酒店的计算机网络集成系统，与其他进入...
