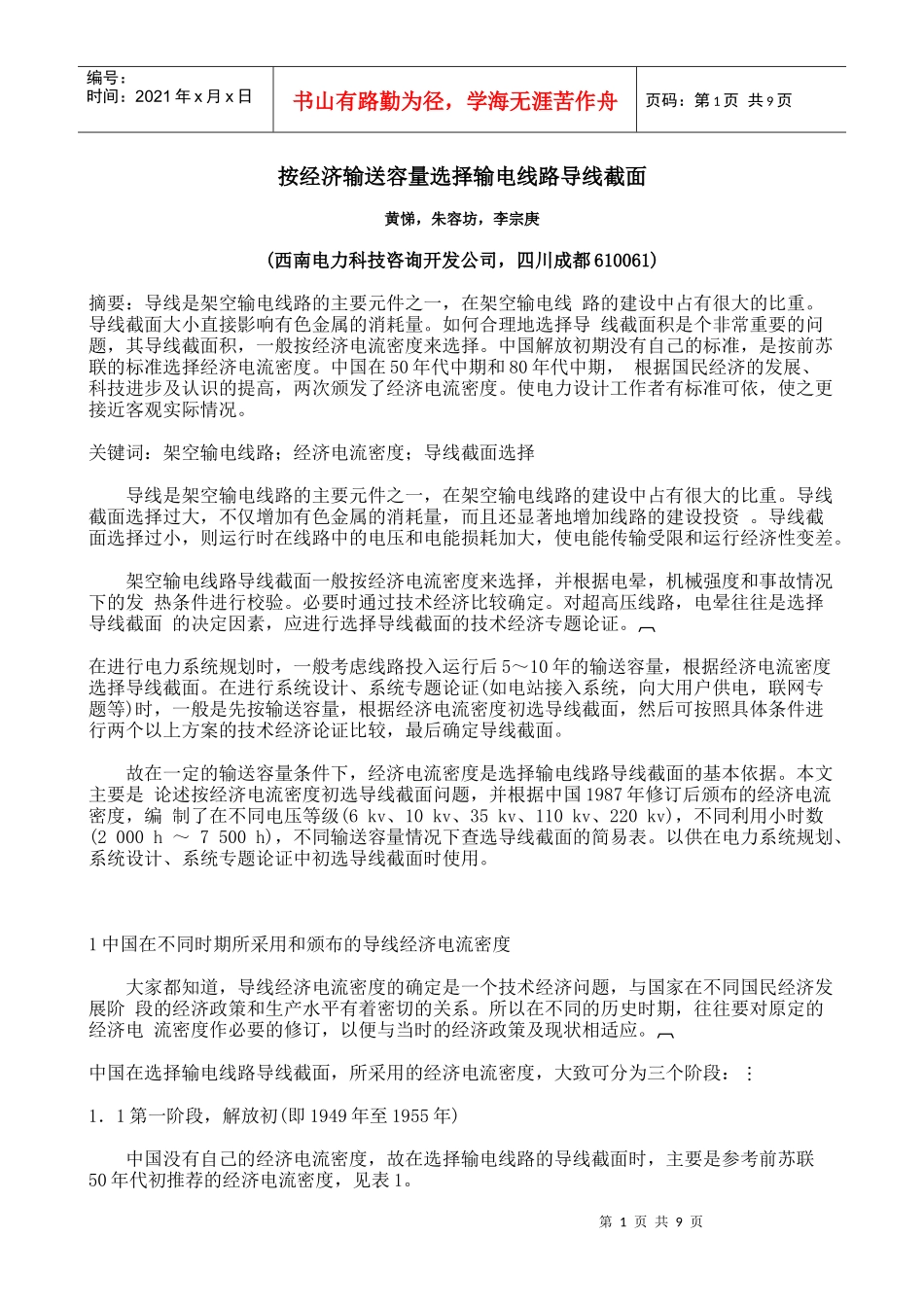

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页按经济输送容量选择输电线路导线截面黄悌，朱容坊，李宗庚(西南电力科技咨询开发公司，四川成都610061)摘要：导线是架空输电线路的主要元件之一，在架空输电线路的建设中占有很大的比重。导线截面大小直接影响有色金属的消耗量。如何合理地选择导线截面积是个非常重要的问题，其导线截面积，一般按经济电流密度来选择。中国解放初期没有自己的标准，是按前苏联的标准选择经济电流密度。中国在50年代中期和80年代中期，根据国民经济的发展、科技进步及认识的提高，两次颁发了经济电流密度。使电力设计工作者有标准可依，使之更接近客观实际情况。关键词：架空输电线路；经济电流密度；导线截面选择导线是架空输电线路的主要元件之一，在架空输电线路的建设中占有很大的比重。导线截面选择过大，不仅增加有色金属的消耗量，而且还显著地增加线路的建设投资。导线截面选择过小，则运行时在线路中的电压和电能损耗加大，使电能传输受限和运行经济性变差。架空输电线路导线截面一般按经济电流密度来选择，并根据电晕，机械强度和事故情况下的发热条件进行校验。必要时通过技术经济比较确定。对超高压线路，电晕往往是选择导线截面的决定因素，应进行选择导线截面的技术经济专题论证。在进行电力系统规划时，一般考虑线路投入运行后5～10年的输送容量，根据经济电流密度选择导线截面。在进行系统设计、系统专题论证(如电站接入系统，向大用户供电，联网专题等)时，一般是先按输送容量，根据经济电流密度初选导线截面，然后可按照具体条件进行两个以上方案的技术经济论证比较，最后确定导线截面。故在一定的输送容量条件下，经济电流密度是选择输电线路导线截面的基本依据。本文主要是论述按经济电流密度初选导线截面问题，并根据中国1987年修订后颁布的经济电流密度，编制了在不同电压等级(6kv、10kv、35kv、110kv、220kv)，不同利用小时数(2000h～7500h)，不同输送容量情况下查选导线截面的简易表。以供在电力系统规划、系统设计、系统专题论证中初选导线截面时使用。1中国在不同时期所采用和颁布的导线经济电流密度大家都知道，导线经济电流密度的确定是一个技术经济问题，与国家在不同国民经济发展阶段的经济政策和生产水平有着密切的关系。所以在不同的历史时期，往往要对原定的经济电流密度作必要的修订，以便与当时的经济政策及现状相适应。中国在选择输电线路导线截面，所采用的经济电流密度，大致可分为三个阶段：1．1第一阶段，解放初(即1949年至1955年)中国没有自己的经济电流密度，故在选择输电线路的导线截面时，主要是参考前苏联50年代初推荐的经济电流密度，见表1。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页该经济电流密度是根据最小年运行费用法求得的，即年运行费用包括电能损耗(导线发热损耗和电晕损耗)费、折旧和维护管理费。除维护管理费外，其它都随导线截面的大小而变化。取使得年运行费用为最小的导线截面作为经济截面，对应的电流密度为经济电流密度。1．2第二阶段，1956年至80年代中期中国1956年电力工业部颁布了经济电流密度，见表2。注：未计电晕损耗。这是中国颁布的第一个经济电流密度。编制该经济电流密度时，考虑到中国国情，在适当节省建设投资和有色金属消耗的情况下，仍采用最小年运行费用法，计算得出的。该经济电流密度在中国使用了三十余年，使用时间最长，是工程上惯用的经济电流密度。1．3第三阶段，80年代中期至今80年代，水利电力部根据中国的技术经济政策和建设、生产运行实践经验，结合当时的实际情况，并尽可能吸收国外先进技术，对中国的经济电流密度进行了修订。于1987年颁布了《导体和电器选择设计技术规定》(SDGJ14－86)。在该文件中公布了修订后的经济电流密度(以曲线形式)，见图1。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页该次编制，计算经济电流密度是采用动态计算方法，即克服了以前用静态计算的弊端，为不考虑利息、利润、...
