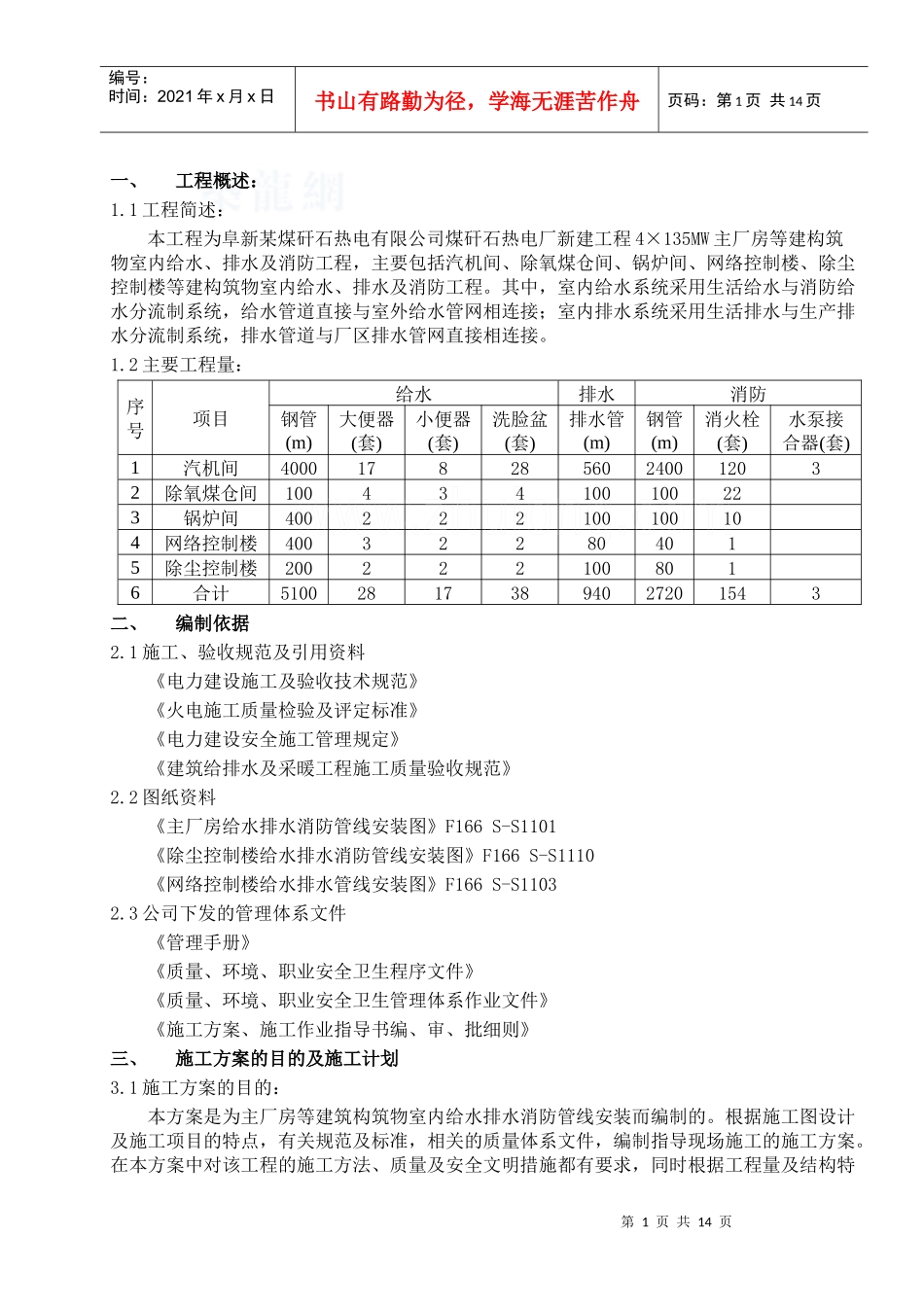

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一、工程概述：1.1工程简述：本工程为阜新某煤矸石热电有限公司煤矸石热电厂新建工程4×135MW主厂房等建构筑物室内给水、排水及消防工程，主要包括汽机间、除氧煤仓间、锅炉间、网络控制楼、除尘控制楼等建构筑物室内给水、排水及消防工程。其中，室内给水系统采用生活给水与消防给水分流制系统，给水管道直接与室外给水管网相连接；室内排水系统采用生活排水与生产排水分流制系统，排水管道与厂区排水管网直接相连接。1.2主要工程量：序号项目给水排水消防钢管(m)大便器(套)小便器(套)洗脸盆(套)排水管(m)钢管(m)消火栓(套)水泵接合器(套)1汽机间400017828560240012032除氧煤仓间100434100100223锅炉间400222100100104网络控制楼400322804015除尘控制楼2002221008016合计510028173894027201543二、编制依据2.1施工、验收规范及引用资料《电力建设施工及验收技术规范》《火电施工质量检验及评定标准》《电力建设安全施工管理规定》《建筑给排水及采暖工程施工质量验收规范》2.2图纸资料《主厂房给水排水消防管线安装图》F166S-S1101《除尘控制楼给水排水消防管线安装图》F166S-S1110《网络控制楼给水排水管线安装图》F166S-S11032.3公司下发的管理体系文件《管理手册》《质量、环境、职业安全卫生程序文件》《质量、环境、职业安全卫生管理体系作业文件》《施工方案、施工作业指导书编、审、批细则》三、施工方案的目的及施工计划3.1施工方案的目的：本方案是为主厂房等建筑构筑物室内给水排水消防管线安装而编制的。根据施工图设计及施工项目的特点，有关规范及标准，相关的质量体系文件，编制指导现场施工的施工方案。在本方案中对该工程的施工方法、质量及安全文明措施都有要求，同时根据工程量及结构特第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页点，确定人员数量，准备施工材料，配备施工机械，明确施工顺序，因此在工程中起到了具体的指导作用。保证该工程优质、高效、安全的施工是本方案编制的目的。3.2施工计划：根据本工程工期的总体安排及现场的实际情况，室内给水排水消防工程待建筑构筑物砌筑结束后便开始安装。具体的施工时间为：2006年3月15日～2006年5月15日四、施工人员配备情况及注意事项4.1施工人员配备情况：施工负责人唐兴顺（总指挥）技术负责人杨金生质量负责人杨金生安全负责人刘宝才班长杨金生4.2施工机械设备、工器具、检测仪器的配备明细表如下序号机械设备仪器名称规格型号单位数量1硅整流焊机ZX5-500台12交流电焊机BX6-400BX1-400台2各一台3交流电焊机BX1-250台34切割机J3GB-400G台25台钻Z516-1A台16角向磨光机台67氧气瓶40L个88乙炔瓶个49割炬G01-100把610焊炬H01-12把611水平仪DS3200台112卡尺把113线陲个1第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页14角尺把115钢卷尺盒124.3施工前具备的条件：4.3.1所有参加作业人员需经过三级教育、考试合格、熟悉《电力建设安全操作规程》；4.3.2施工人员必须经过技术及安全交底，施工人员要熟悉图纸几施工方案内容；4.3.3从事此项工作应配备经验丰富、责任心强的高素质作业人员，服从指挥；4.3.5如遇问题即使与技术员沟通，不许自作主张、盲目施工，保证按时保质完成施工任务；4.3.6各工种应配备齐全，人数按本方案配备；4.3.7特殊工种施工人员必须持证上岗。五、工艺流程5.1室内给水管道施工安装工艺流程：安装准备预留、预埋预制加工管道安装（干管-立管-支管）管道强度试验管道防腐保温管道系统试压管道冲洗消毒5.2室内排水管道施工安装工艺流程：安装准备预留、预埋预制加工管道安装（干管-立管-支管）六、施工方法6.1室内给水管道的安装：6.1.1给水管为铝塑复合管的管道安装6.1.1.1管道的预制加工：按设计图纸的要求画出管道的分路、管径、预留管口、阀门的位置施工草图，在实际安装的结构位置做标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行管段的预制加工；管道...
