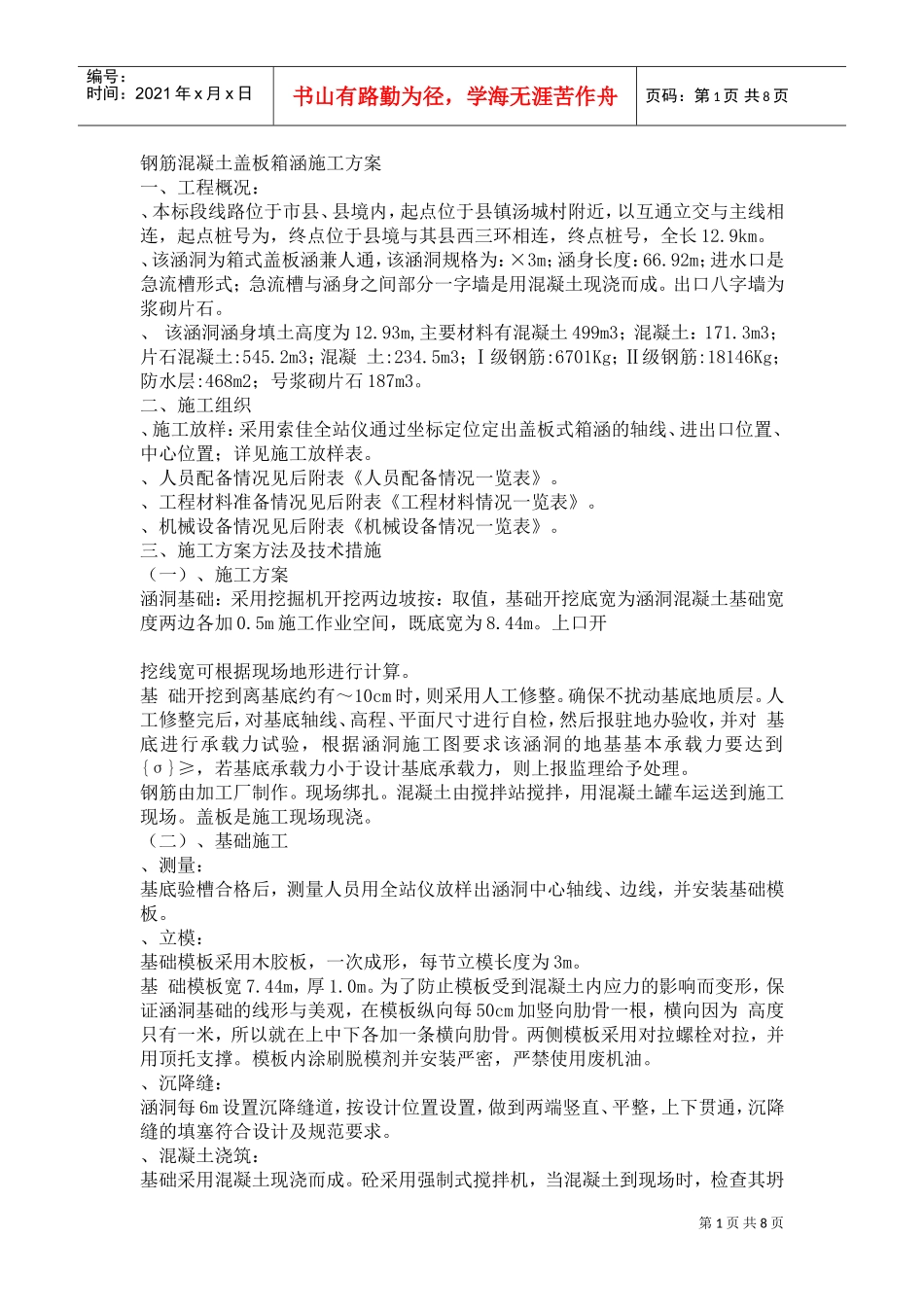

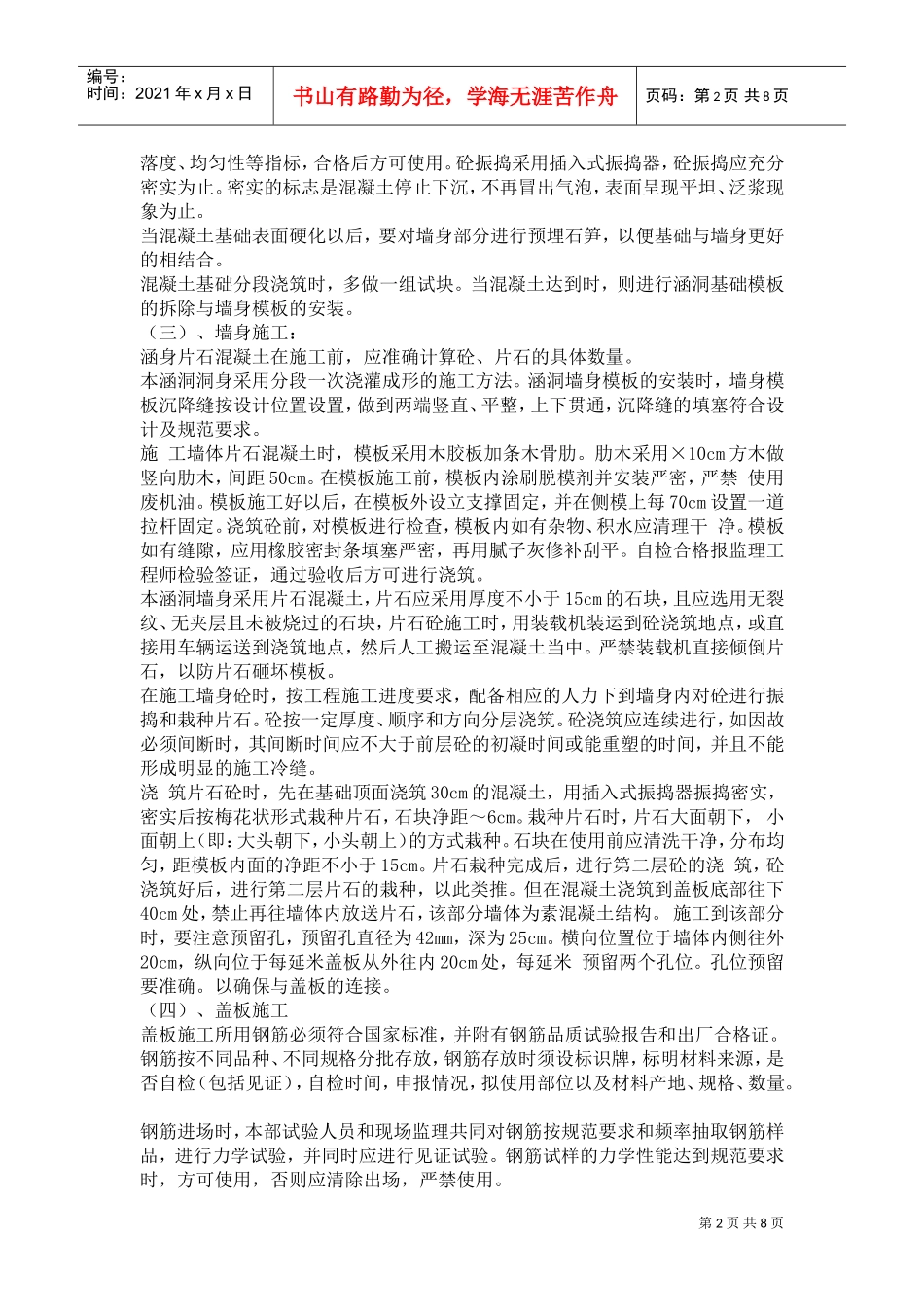

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页钢筋混凝土盖板箱涵施工方案一、工程概况：、本标段线路位于市县、县境内，起点位于县镇汤城村附近，以互通立交与主线相连，起点桩号为，终点位于县境与其县西三环相连，终点桩号，全长12.9km。、该涵洞为箱式盖板涵兼人通，该涵洞规格为：×3m；涵身长度：66.92m；进水口是急流槽形式；急流槽与涵身之间部分一字墙是用混凝土现浇而成。出口八字墙为浆砌片石。、该涵洞涵身填土高度为12.93m,主要材料有混凝土499m3；混凝土：171.3m3；片石混凝土:545.2m3；混凝土:234.5m3；Ⅰ级钢筋:6701Kg；Ⅱ级钢筋:18146Kg；防水层:468m2；号浆砌片石187m3。二、施工组织、施工放样：采用索佳全站仪通过坐标定位定出盖板式箱涵的轴线、进出口位置、中心位置；详见施工放样表。、人员配备情况见后附表《人员配备情况一览表》。、工程材料准备情况见后附表《工程材料情况一览表》。、机械设备情况见后附表《机械设备情况一览表》。三、施工方案方法及技术措施（一）、施工方案涵洞基础：采用挖掘机开挖两边坡按：取值，基础开挖底宽为涵洞混凝土基础宽度两边各加0.5m施工作业空间，既底宽为8.44m。上口开挖线宽可根据现场地形进行计算。基础开挖到离基底约有～10cm时，则采用人工修整。确保不扰动基底地质层。人工修整完后，对基底轴线、高程、平面尺寸进行自检，然后报驻地办验收，并对基底进行承载力试验，根据涵洞施工图要求该涵洞的地基基本承载力要达到{σ}≥，若基底承载力小于设计基底承载力，则上报监理给予处理。钢筋由加工厂制作。现场绑扎。混凝土由搅拌站搅拌，用混凝土罐车运送到施工现场。盖板是施工现场现浇。（二）、基础施工、测量：基底验槽合格后，测量人员用全站仪放样出涵洞中心轴线、边线，并安装基础模板。、立模：基础模板采用木胶板，一次成形，每节立模长度为3m。基础模板宽7.44m，厚1.0m。为了防止模板受到混凝土内应力的影响而变形，保证涵洞基础的线形与美观，在模板纵向每50cm加竖向肋骨一根，横向因为高度只有一米，所以就在上中下各加一条横向肋骨。两侧模板采用对拉螺栓对拉，并用顶托支撑。模板内涂刷脱模剂并安装严密，严禁使用废机油。、沉降缝：涵洞每6m设置沉降缝道，按设计位置设置，做到两端竖直、平整，上下贯通，沉降缝的填塞符合设计及规范要求。、混凝土浇筑：基础采用混凝土现浇而成。砼采用强制式搅拌机，当混凝土到现场时，检查其坍第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页落度、均匀性等指标，合格后方可使用。砼振捣采用插入式振捣器，砼振捣应充分密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆现象为止。当混凝土基础表面硬化以后，要对墙身部分进行预埋石笋，以便基础与墙身更好的相结合。混凝土基础分段浇筑时，多做一组试块。当混凝土达到时，则进行涵洞基础模板的拆除与墙身模板的安装。（三）、墙身施工：涵身片石混凝土在施工前，应准确计算砼、片石的具体数量。本涵洞洞身采用分段一次浇灌成形的施工方法。涵洞墙身模板的安装时，墙身模板沉降缝按设计位置设置，做到两端竖直、平整，上下贯通，沉降缝的填塞符合设计及规范要求。施工墙体片石混凝土时，模板采用木胶板加条木骨肋。肋木采用×10cm方木做竖向肋木，间距50cm。在模板施工前，模板内涂刷脱模剂并安装严密，严禁使用废机油。模板施工好以后，在模板外设立支撑固定，并在侧模上每70cm设置一道拉杆固定。浇筑砼前，对模板进行检查，模板内如有杂物、积水应清理干净。模板如有缝隙，应用橡胶密封条填塞严密，再用腻子灰修补刮平。自检合格报监理工程师检验签证，通过验收后方可进行浇筑。本涵洞墙身采用片石混凝土，片石应采用厚度不小于15cm的石块，且应选用无裂纹、无夹层且未被烧过的石块，片石砼施工时，用装载机装运到砼浇筑地点，或直接用车辆运送到浇筑地点，然后人工搬运至混凝土当中。严禁装载机直接倾倒片石，以防片石砸坏模板。在施工墙身砼时，按工程施工进度要求，配备相应的人力下到墙身内对砼进行振捣...
