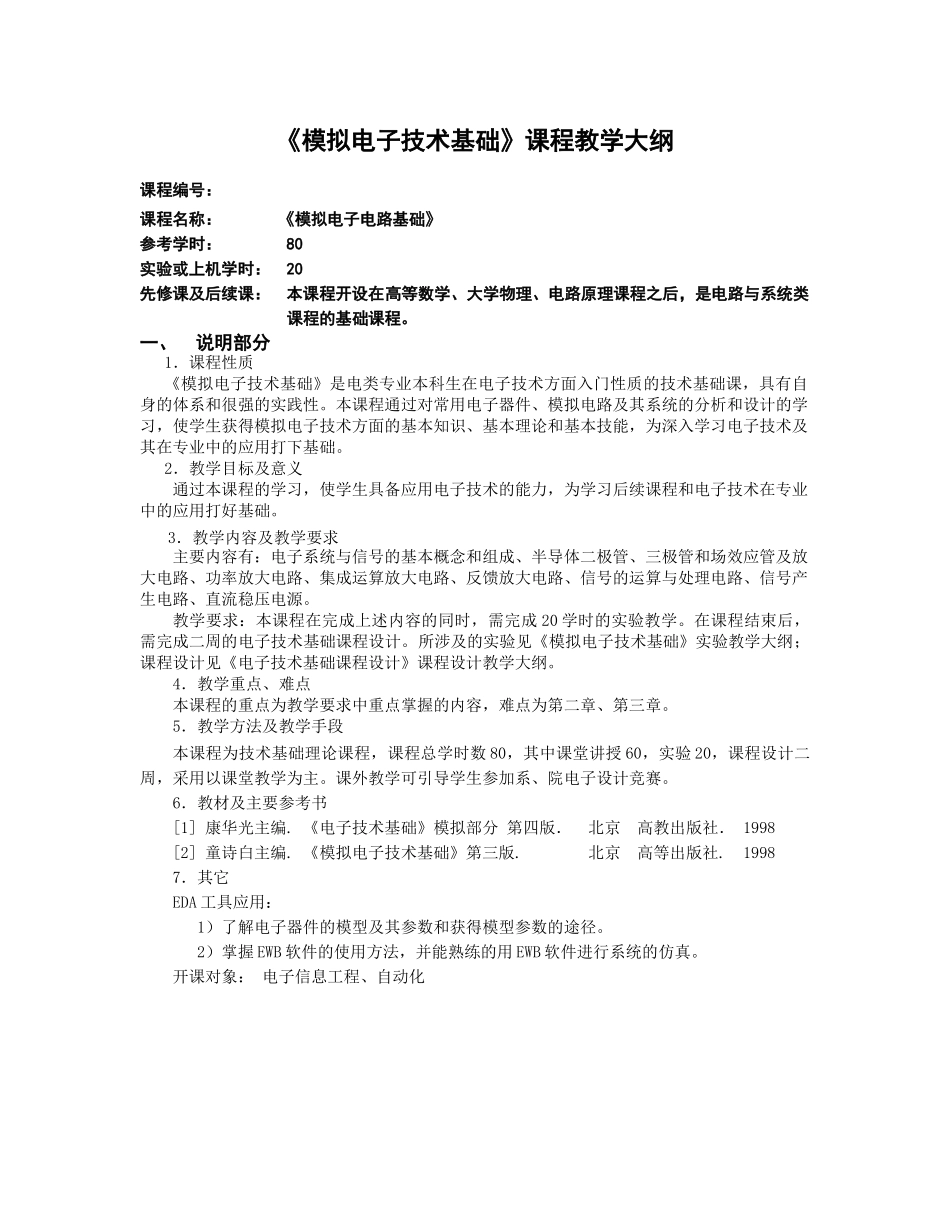

《模拟电子技术基础》课程教学大纲课程编号：课程名称：《模拟电子电路基础》参考学时：80实验或上机学时：20先修课及后续课：本课程开设在高等数学、大学物理、电路原理课程之后，是电路与系统类课程的基础课程。一、说明部分1．课程性质《模拟电子技术基础》是电类专业本科生在电子技术方面入门性质的技术基础课，具有自身的体系和很强的实践性。本课程通过对常用电子器件、模拟电路及其系统的分析和设计的学习，使学生获得模拟电子技术方面的基本知识、基本理论和基本技能，为深入学习电子技术及其在专业中的应用打下基础。2．教学目标及意义通过本课程的学习，使学生具备应用电子技术的能力，为学习后续课程和电子技术在专业中的应用打好基础。3．教学内容及教学要求主要内容有：电子系统与信号的基本概念和组成、半导体二极管、三极管和场效应管及放大电路、功率放大电路、集成运算放大电路、反馈放大电路、信号的运算与处理电路、信号产生电路、直流稳压电源。教学要求：本课程在完成上述内容的同时，需完成20学时的实验教学。在课程结束后，需完成二周的电子技术基础课程设计。所涉及的实验见《模拟电子技术基础》实验教学大纲；课程设计见《电子技术基础课程设计》课程设计教学大纲。4．教学重点、难点本课程的重点为教学要求中重点掌握的内容，难点为第二章、第三章。5．教学方法及教学手段本课程为技术基础理论课程，课程总学时数80，其中课堂讲授60，实验20，课程设计二周，采用以课堂教学为主。课外教学可引导学生参加系、院电子设计竞赛。6．教材及主要参考书[1]康华光主编.《电子技术基础》模拟部分第四版．北京高教出版社．1998[2]童诗白主编.《模拟电子技术基础》第三版.北京高等出版社.19987．其它EDA工具应用：1）了解电子器件的模型及其参数和获得模型参数的途径。2）掌握EWB软件的使用方法，并能熟练的用EWB软件进行系统的仿真。开课对象：电子信息工程、自动化二、教学基本要求第一章绪论一、教学要求了解电子系统的基本概念及组成了解信号的分类方法及放大电路的分类熟悉放大电路的主要性能指标二、教学内容第一节基本概念电子系统与信号的基本概念第二节放大电路的分类及主要性能指标放大电路、放大电路模型、放大电路的主要性能指标三、本章学时数学时数1第二章半导体二极管及其基本电路一、教学要求了解半导体材料的基本结构及PN结的形成掌握PN结的单向导电工作原理掌握二极管（包括稳压管）的V－I特性及主要性能指标二、教学内容第一节半导体的基本知识PN结的形成及特点第二节半导体二极管半导体二极管的结构、特性、参数、模型及应用电路三、本章学时数学时数3第三章半导体三极管及放大电路基础一、教学要求了解半导体三极管的工作原理、特性曲线及主要参数了解半导体三极管放大电路的分类掌握用图解法和小信号分析法分析放大电路的静态及动态工作情况理解放大电路的工作点稳定问题掌握放大电路的频率响应及各元件参数对其性能的影响二、教学内容第一节半导体三极管及基本放大电路半导体三极管的结构及工作原理放大电路的三种基本组态静态工作点Q的不同选择对非线性失真的影响第二节H参数等效电路及放大电路性能指标用H参数模型计算共射极放大电路的主要性能指标共集电极电路和共基极电路的工作原理第三节放大电路的频率响应三极管放大电路的频率响应三、本章学时数学时数18第四章场效应管放大电路一、教学要求了解结型场效应管的工作原理、特性曲线及主要参数掌握用公式法和小信号模型分析法分析其放大电路的静态及动态性能了解三极管及场效应管放大电路的特点二、教学内容第一节场效应管的结构及工作原理结型场效应管的结构及工作原理金属—氧化物—半导体场效应管的结构及工作原理第一节场效应管放大电路场效应管放大电路的静态及动态性能分析三、本章学时数学时数3第五章功率放大电路一、教学要求掌握功率放大电路的输出功率、效率与Q点位置的关系理解和掌握乙类、甲乙类互补对称功率放大电路的工作原理、分析计算及功率BJT的选择二、教学内容第一、二节功率放电路功率放大电路的输出功率、效率和非线性失真之间的关系乙类、甲乙类功率放大电路的组...
