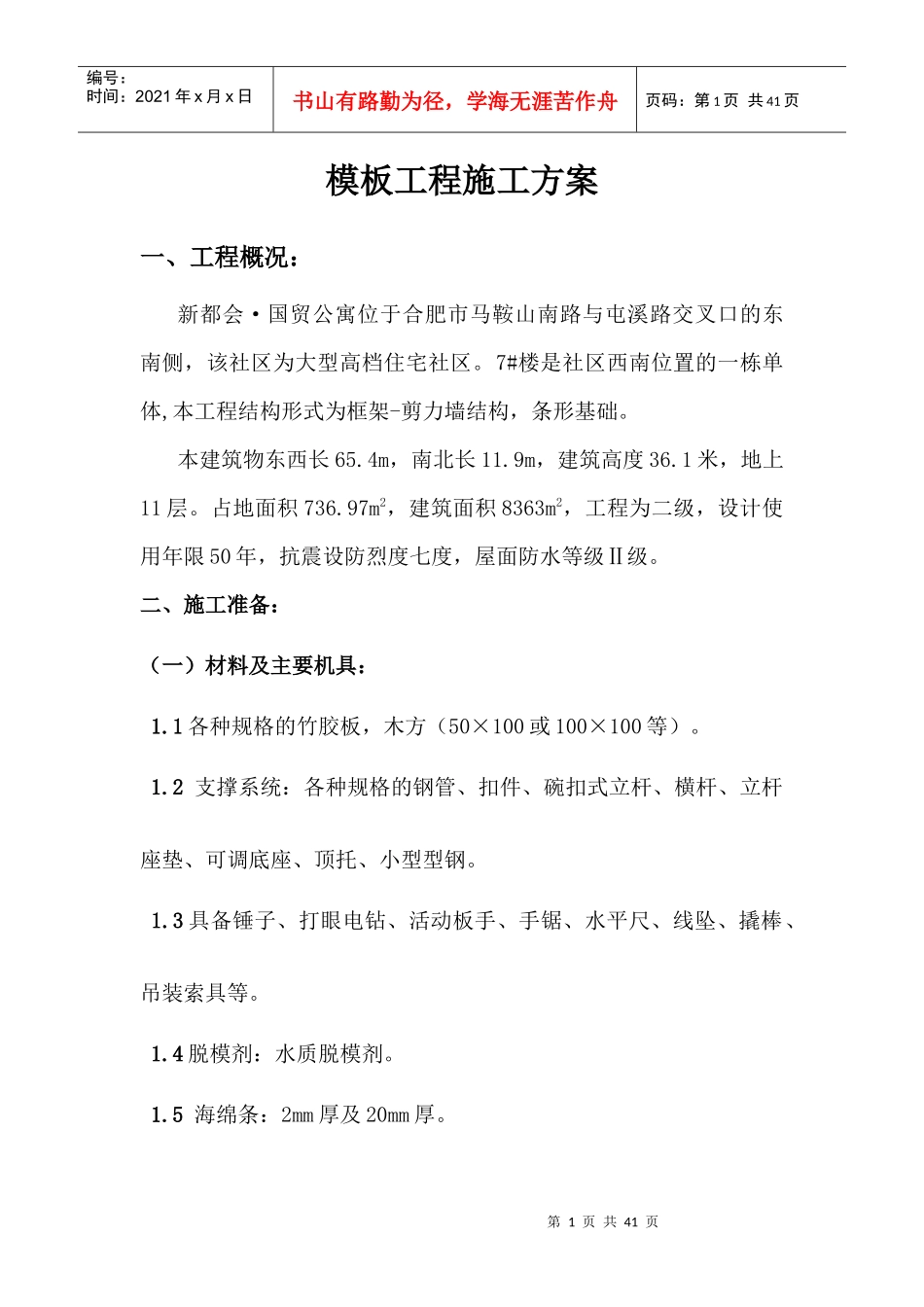

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页模板工程施工方案一、工程概况：新都会·国贸公寓位于合肥市马鞍山南路与屯溪路交叉口的东南侧，该社区为大型高档住宅社区。7#楼是社区西南位置的一栋单体,本工程结构形式为框架-剪力墙结构，条形基础。本建筑物东西长65.4m，南北长11.9m，建筑高度36.1米，地上11层。占地面积736.97m2，建筑面积8363m2，工程为二级，设计使用年限50年，抗震设防烈度七度，屋面防水等级Ⅱ级。二、施工准备：（一）材料及主要机具：1.1各种规格的竹胶板，木方（50×100或100×100等）。1.2支撑系统：各种规格的钢管、扣件、碗扣式立杆、横杆、立杆座垫、可调底座、顶托、小型型钢。1.3具备锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。1.4脱模剂：水质脱模剂。1.5海绵条：2mm厚及20mm厚。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页（二）作业条件：2.1划分所建工程施工区、段：根据工程结构的形式、特点及现场条件，合理确定模板工程施工的流水区段，以减少模板的投入，增加周转次数，均衡工序工程（钢筋、模板、砼工序）的作业量，确保工程进度。2.2按工程结构设计图进行模板设计,确保强度、刚度及稳定性。2.3绘制全套模板设计图，其中包括：模板平面布置配板图、组装图、节点大样图。确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编号设计出配板图，应标志出不同型号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。2.4绘图与验算：在进行模板配板布置及支撑系统布置的基础上，要严格对其强度、刚度及稳定性进行验算，合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页大样图、零件及非定型拼接件加工图。2.5轴线、模板线、门窗洞口线、标高线放线完毕，水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。2.6为防止模板下口跑浆，安装模板前，对模板的承垫底部先垫上20mm厚的海绵条，若底部严重不平的，应先沿模板内边线用1∶3水泥砂浆，根据给定的标高线准确找平（找平层不得伸入墙内）。外墙、外柱的外边根部根据标高线设置模板承垫木方，与找平砂浆上平交圈，以保准标高准确和不漏浆。2.7设置模板（保护层）定位基准，即在墙、柱主筋上距地面50～80mm处，根据模板线，按保护层厚度焊接水平支杆，以防模板的水平移位。2.8墙、柱钢筋绑扎完毕；水电管线、预留洞、预埋件已安装完毕，绑好钢筋保护层垫块，并办好隐检手续。2.9模板拼装，所有板面必须牢固固定在龙骨上。2.10对于组装完毕的模板，应按图纸要求检查其对角线、平整度、第4页共41页第3页共41页第一片柱模安装就位第二片柱模安装就位并用螺栓连接安装第三、四片柱模检查柱模对角线、位移并纠正安装斜撑群体柱模固定预检编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页外型尺寸及牢固是否有效；并涂刷脱模剂，分门别类放置。三、模板安装操作工艺：（一）柱：1、柱模板的安装工艺：单片预组拼柱组拼→第一片柱模就位→第二片柱模就位连接固定→安装第三、四片柱模→检查柱模对角线及位移并纠正→自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定2、工艺流程：2.1安装就位第一片柱模板，并设临时支撑或用不小于14号铅丝与柱主筋绑扎临时固定。2.2随即安装第二片柱模，在二片柱模的接缝处粘贴2mm厚的海绵第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页条，以防漏浆；用连接螺栓连接二块柱模，作好支撑或固定。2.3如上述完成第三、四片柱模的安装就位与连接，使之呈方桶型。2.4自下而上安装柱套箍，较正柱模轴线位移、垂直偏差、截面、对角钱。并做支撑。采用小型钢间距500mm分上、中、下固定柱模。2.5校正柱模的轴线位移、两个...
