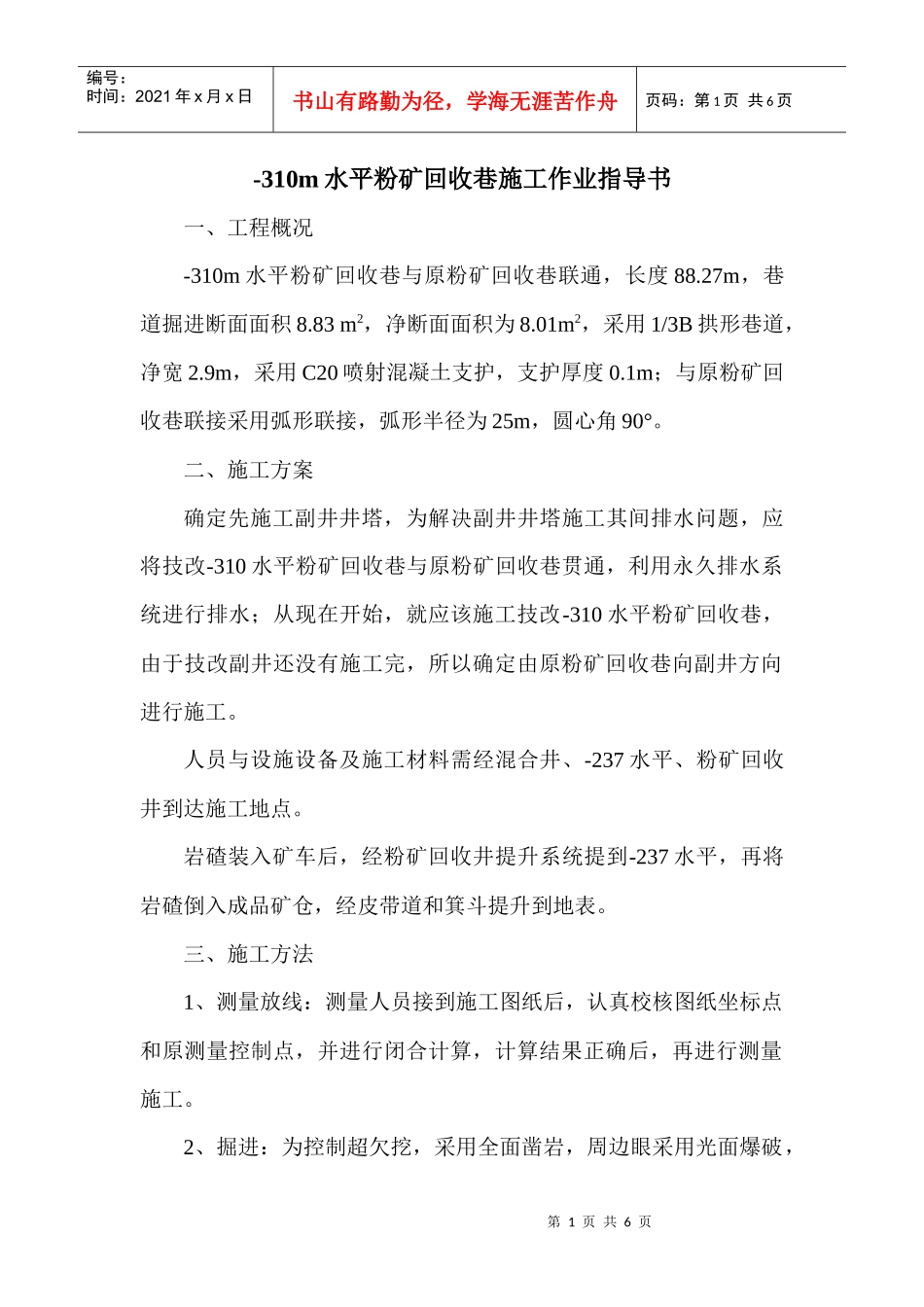

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页-310m水平粉矿回收巷施工作业指导书一、工程概况-310m水平粉矿回收巷与原粉矿回收巷联通，长度88.27m，巷道掘进断面面积8.83m2，净断面面积为8.01m2，采用1/3B拱形巷道，净宽2.9m，采用C20喷射混凝土支护，支护厚度0.1m；与原粉矿回收巷联接采用弧形联接，弧形半径为25m，圆心角90°。二、施工方案确定先施工副井井塔，为解决副井井塔施工其间排水问题，应将技改-310水平粉矿回收巷与原粉矿回收巷贯通，利用永久排水系统进行排水；从现在开始，就应该施工技改-310水平粉矿回收巷，由于技改副井还没有施工完，所以确定由原粉矿回收巷向副井方向进行施工。人员与设施设备及施工材料需经混合井、-237水平、粉矿回收井到达施工地点。岩碴装入矿车后，经粉矿回收井提升系统提到-237水平，再将岩碴倒入成品矿仓，经皮带道和箕斗提升到地表。三、施工方法1、测量放线：测量人员接到施工图纸后，认真校核图纸坐标点和原测量控制点，并进行闭合计算，计算结果正确后，再进行测量施工。2、掘进：为控制超欠挖，采用全面凿岩，周边眼采用光面爆破，第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页分次爆破，预留光面层最后爆破；掘进时把水沟一并带出。3、出碴：原-310水平粉矿回收巷内有一台电动装碴机，用人工装碴，装入矿车由人工推到粉矿回收井罐笼内，经粉矿回收井提升系统提到-237水平，再由人工将装碴矿车推到成品矿车小粉矿井位置，倒入成品矿仓。4、支护：采用C20喷混凝土支护，在副井井口搅拌站拌好料，用铲运机将料运装到混合井井口矿车内，经混合井、-237m水平、粉矿回收井运到井下施喷地点。四、施工设备设施见下表主要施工机械设备表序号机械或设备名称规格型号单位数量备注1凿岩机YT-28台42轴流式风机5.5kW台13矿车0.75m3辆10762轨距4喷砼机CP－5A型台15铁轨22kgm2006行灯变电器380V/36V台17胶质风管φ50m3008胶质风管φ25m1009胶质水管φ15m30010胶质水管φ12m100五、劳动力组织劳动力计划表序号岗位名称人数备注第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页1施工负责人12技术负责人13掘进支护工5包括炮工4出碴工85推车工46卷扬机司机27信号工2合计23六、辅助设施1、供水：原-310水平敷设一趟水管，施工时可以利用。2、供风：从-237水平马头门总供风管接一三通，再用胶质管沿大件道、粉矿回收联巷、粉矿回收井接到施工地点，为安全期间，在-310水平接入一风包。3、供电：原-310水平排水变电硐室内有380V电源，从此硐室接入，增加一配电柜和计量电表，施工用电从配电柜接入。4、通风：在粉矿回收井方向安装一台5.5kW轴流式风机，炮烟向混合井方向吹。5、排水：在技改粉矿回收巷侧帮开凿一沉淀池和积水坑，用水泵装水抽至永久沉淀池，严禁直接将水排到就近水沟。6、临时铺轨：用24kg轨道，增加一活动道岔与永久轨道并轨，需对永久轨道进行改造，施工完之后恢复原样。七、工期要求：自开工至整个工程完工，总工期2个月。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页八、施工要求1、提前将施工机具如矿车、凿岩机、喷浆机以及施工材料喷浆料、钎头、钎杆、风水管电等运到井下；2、所有参予施工的人员必须遵循保国铁矿上下井时间要求，施工人员必须提前半小时到井口候罐；3、施工负责人及技术负责人必须提前计划下一步工作内容，提前准备所有施工机具材料；4、所有参予施工的人员必须带足备用施工机具；5、必须在井下交接班；6、周边眼采用光面爆破，采用一次凿岩，分次爆破，最后爆破光面层，严格控制超欠超。7、施工完的巷道两侧不得存有积碴。九、技术质量要求1、施工人员严格按测量放线进行施工。2、超挖不得超过100mm，欠控不得超过50mm。3、严格控制流水坡度，严禁出现反坡现象。4、测量、技术人员必须随时测量，及时核对巷道中线和地板高程，以便准确贯通。4、喷混凝土施工要一次喷到位，严禁出现穿裙赤脚现象。十、安全要求1、严格遵守...
