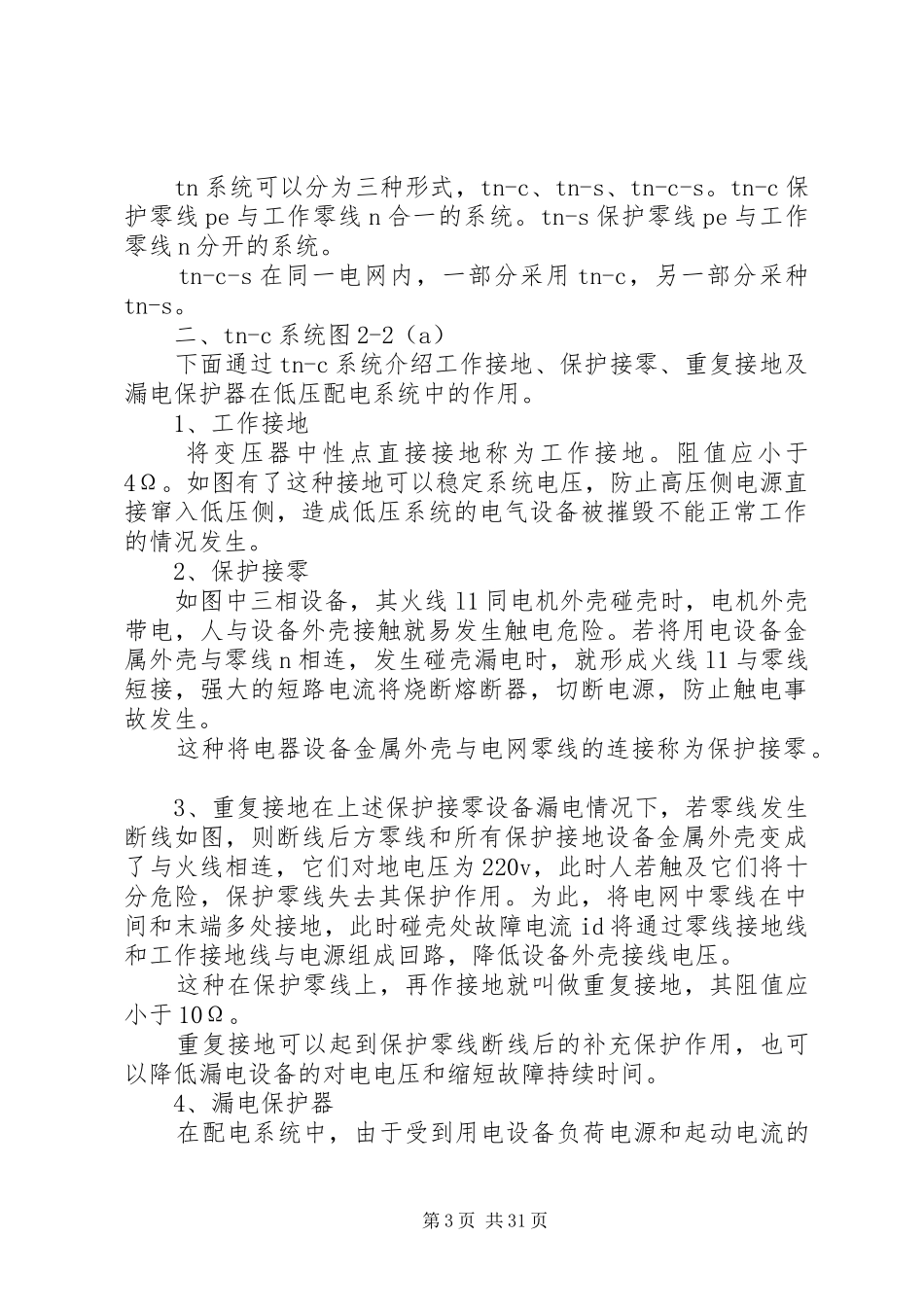

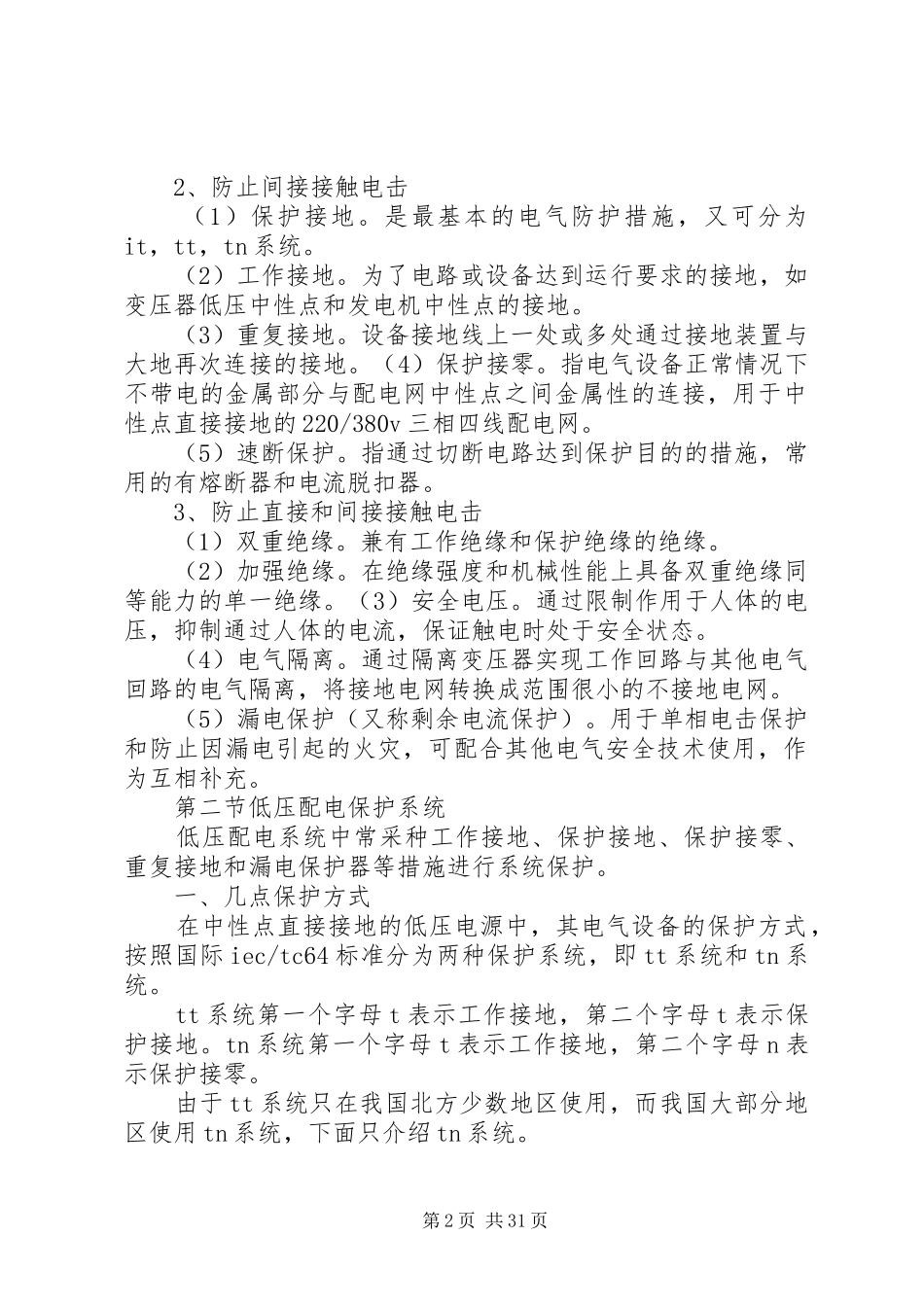

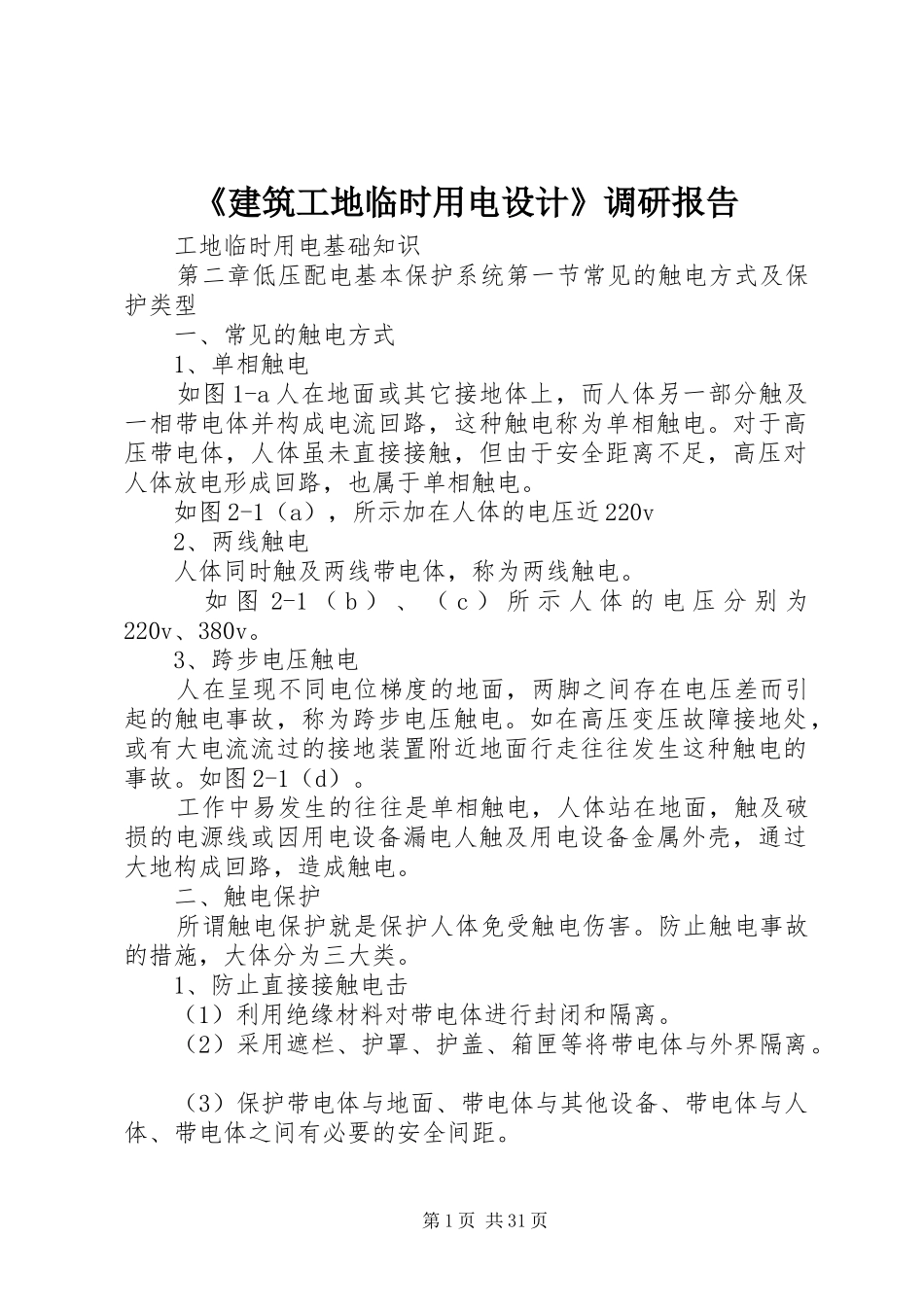

《建筑工地临时用电设计》调研报告工地临时用电基础知识第二章低压配电基本保护系统第一节常见的触电方式及保护类型一、常见的触电方式1、单相触电如图1-a人在地面或其它接地体上，而人体另一部分触及一相带电体并构成电流回路，这种触电称为单相触电。对于高压带电体，人体虽未直接接触，但由于安全距离不足，高压对人体放电形成回路，也属于单相触电。如图2-1（a），所示加在人体的电压近220v2、两线触电人体同时触及两线带电体，称为两线触电。如图2-1（b）、（c）所示人体的电压分别为220v、380v。3、跨步电压触电人在呈现不同电位梯度的地面，两脚之间存在电压差而引起的触电事故，称为跨步电压触电。如在高压变压故障接地处，或有大电流流过的接地装置附近地面行走往往发生这种触电的事故。如图2-1（d）。工作中易发生的往往是单相触电，人体站在地面，触及破损的电源线或因用电设备漏电人触及用电设备金属外壳，通过大地构成回路，造成触电。二、触电保护所谓触电保护就是保护人体免受触电伤害。防止触电事故的措施，大体分为三大类。1、防止直接接触电击（1）利用绝缘材料对带电体进行封闭和隔离。（2）采用遮栏、护罩、护盖、箱匣等将带电体与外界隔离。（3）保护带电体与地面、带电体与其他设备、带电体与人体、带电体之间有必要的安全间距。第1页共31页2、防止间接接触电击（1）保护接地。是最基本的电气防护措施，又可分为it，tt，tn系统。（2）工作接地。为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。（3）重复接地。设备接地线上一处或多处通过接地装置与大地再次连接的接地。（4）保护接零。指电气设备正常情况下不带电的金属部分与配电网中性点之间金属性的连接，用于中性点直接接地的220/380v三相四线配电网。（5）速断保护。指通过切断电路达到保护目的的措施，常用的有熔断器和电流脱扣器。3、防止直接和间接接触电击（1）双重绝缘。兼有工作绝缘和保护绝缘的绝缘。（2）加强绝缘。在绝缘强度和机械性能上具备双重绝缘同等能力的单一绝缘。（3）安全电压。通过限制作用于人体的电压，抑制通过人体的电流，保证触电时处于安全状态。（4）电气隔离。通过隔离变压器实现工作回路与其他电气回路的电气隔离，将接地电网转换成范围很小的不接地电网。（5）漏电保护（又称剩余电流保护）。用于单相电击保护和防止因漏电引起的火灾，可配合其他电气安全技术使用，作为互相补充。第二节低压配电保护系统低压配电系统中常采种工作接地、保护接地、保护接零、重复接地和漏电保护器等措施进行系统保护。一、几点保护方式在中性点直接接地的低压电源中，其电气设备的保护方式，按照国际iec/tc64标准分为两种保护系统，即tt系统和tn系统。tt系统第一个字母t表示工作接地，第二个字母t表示保护接地。tn系统第一个字母t表示工作接地，第二个字母n表示保护接零。由于tt系统只在我国北方少数地区使用，而我国大部分地区使用tn系统，下面只介绍tn系统。第2页共31页tn系统可以分为三种形式，tn-c、tn-s、tn-c-s。tn-c保护零线pe与工作零线n合一的系统。tn-s保护零线pe与工作零线n分开的系统。tn-c-s在同一电网内，一部分采用tn-c，另一部分采种tn-s。二、tn-c系统图2-2（a）下面通过tn-c系统介绍工作接地、保护接零、重复接地及漏电保护器在低压配电系统中的作用。1、工作接地将变压器中性点直接接地称为工作接地。阻值应小于4Ω。如图有了这种接地可以稳定系统电压，防止高压侧电源直接窜入低压侧，造成低压系统的电气设备被摧毁不能正常工作的情况发生。2、保护接零如图中三相设备，其火线l1同电机外壳碰壳时，电机外壳带电，人与设备外壳接触就易发生触电危险。若将用电设备金属外壳与零线n相连，发生碰壳漏电时，就形成火线l1与零线短接，强大的短路电流将烧断熔断器，切断电源，防止触电事故发生。这种将电器设备金属外壳与电网零线的连接称为保护接零。3、重复接地在上述保护接零设备漏电情况下，若零线发生断线如图，则断线后方零线和所有保护接地设备金属外壳变成了与火线相连，它们对地电压为220v，此时人若触及它们将十分危险，保护零线失...
