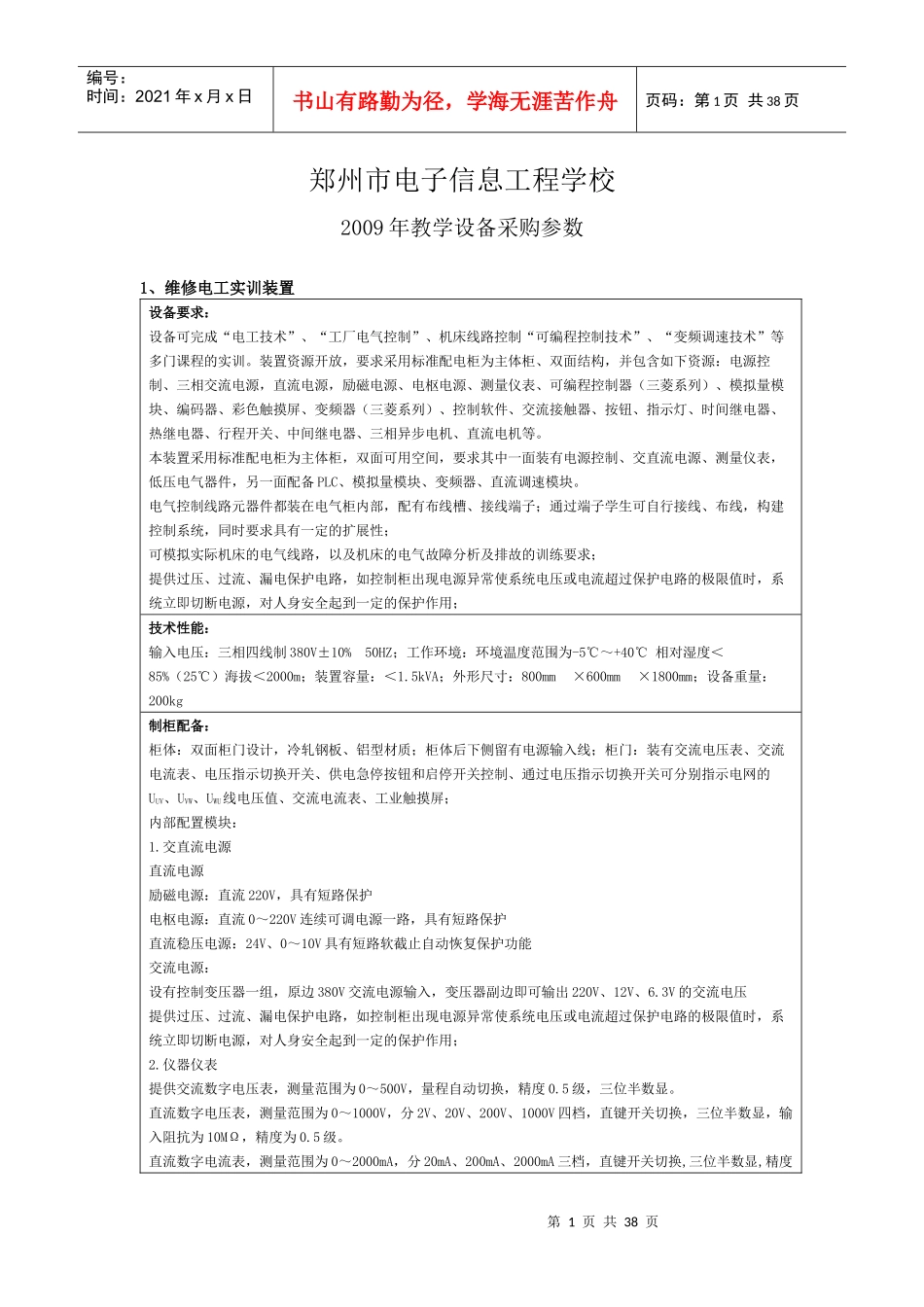

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页郑州市电子信息工程学校2009年教学设备采购参数1、维修电工实训装置设备要求：设备可完成“电工技术”、“工厂电气控制”、机床线路控制“可编程控制技术”、“变频调速技术”等多门课程的实训。装置资源开放，要求采用标准配电柜为主体柜、双面结构，并包含如下资源：电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、热继电器、行程开关、中间继电器、三相异步电机、直流电机等。本装置采用标准配电柜为主体柜，双面可用空间，要求其中一面装有电源控制、交直流电源、测量仪表，低压电气器件，另一面配备PLC、模拟量模块、变频器、直流调速模块。电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统，同时要求具有一定的扩展性；可模拟实际机床的电气线路，以及机床的电气故障分析及排故的训练要求；提供过压、过流、漏电保护电路，如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；技术性能：输入电压：三相四线制380V±10%50HZ；工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m；装置容量：＜1.5kVA；外形尺寸：800mm×600mm×1800mm；设备重量：200kg制柜配备：柜体：双面柜门设计，冷轧钢板、铝型材质；柜体后下侧留有电源输入线；柜门：装有交流电压表、交流电流表、电压指示切换开关、供电急停按钮和启停开关控制、通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值、交流电流表、工业触摸屏；内部配置模块：1.交直流电源直流电源励磁电源：直流220V，具有短路保护电枢电源：直流0～220V连续可调电源一路，具有短路保护直流稳压电源：24V、0～10V具有短路软截止自动恢复保护功能交流电源：设有控制变压器一组，原边380V交流电源输入，变压器副边即可输出220V、12V、6.3V的交流电压提供过压、过流、漏电保护电路，如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；2.仪器仪表提供交流数字电压表，测量范围为0～500V，量程自动切换，精度0.5级，三位半数显。直流数字电压表，测量范围为0～1000V，分2V、20V、200V、1000V四档，直键开关切换，三位半数显，输入阻抗为10MΩ，精度为0.5级。直流数字电流表，测量范围为0～2000mA，分20mA、200mA、2000mA三档，直键开关切换,三位半数显,精度第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页为0.5级。3.电器元件提供三相断路器，二相断路器，单相电能表、三相电能表、互感器、熔断器（5A）、交流接触器(法国施耐德)、热继电器(法国施耐德)、数字式时间继电器、速度继电器、按钮开关（常开、常闭）、急停按钮、行程开关、能耗制动变压器、整流桥、能耗制动电阻、大功率电阻、信号指示灯（红、绿、白、黑）、万能转换开关、选择按钮、交流电压表、交流电流表、功率因数表等。4.可编程控制器模块配有日本三菱PLCFX1N-24MR主机（14路数字量输入/10路数字量输出），模拟量模块FX0N-3A模拟量模块（2入/1出），通信模块，含RS485通信；采用DIN导轨固定安装于电气柜中，SC-09通信编程电缆，GXDeveloper编程软件、MCGS工控组态软件、仿真教学软件。5.变频器模块日本FR-D720S-0.4K-CH变频器，具有RS485通信端口，配有变频器与PLC通信编程电缆。6.工业触摸屏模块配有5.7英寸触摸屏；DC24V供电，彩色触摸屏,配有通信下载编程电缆，触摸屏与变频器通信电缆，触摸屏与PLC通信电缆，触摸组态软件。7.直流开关电源模块配有一只24V开关电源模块，用于给触摸屏进行供电。8.直流调速模块直流电机调速控制实训组件；由专用驱动模块、隔离电路等组成。9.DD03-7不锈钢电机导轨、光码盘测速系统及数显转速表（日本欧姆龙1024光电编码器）,带有...
