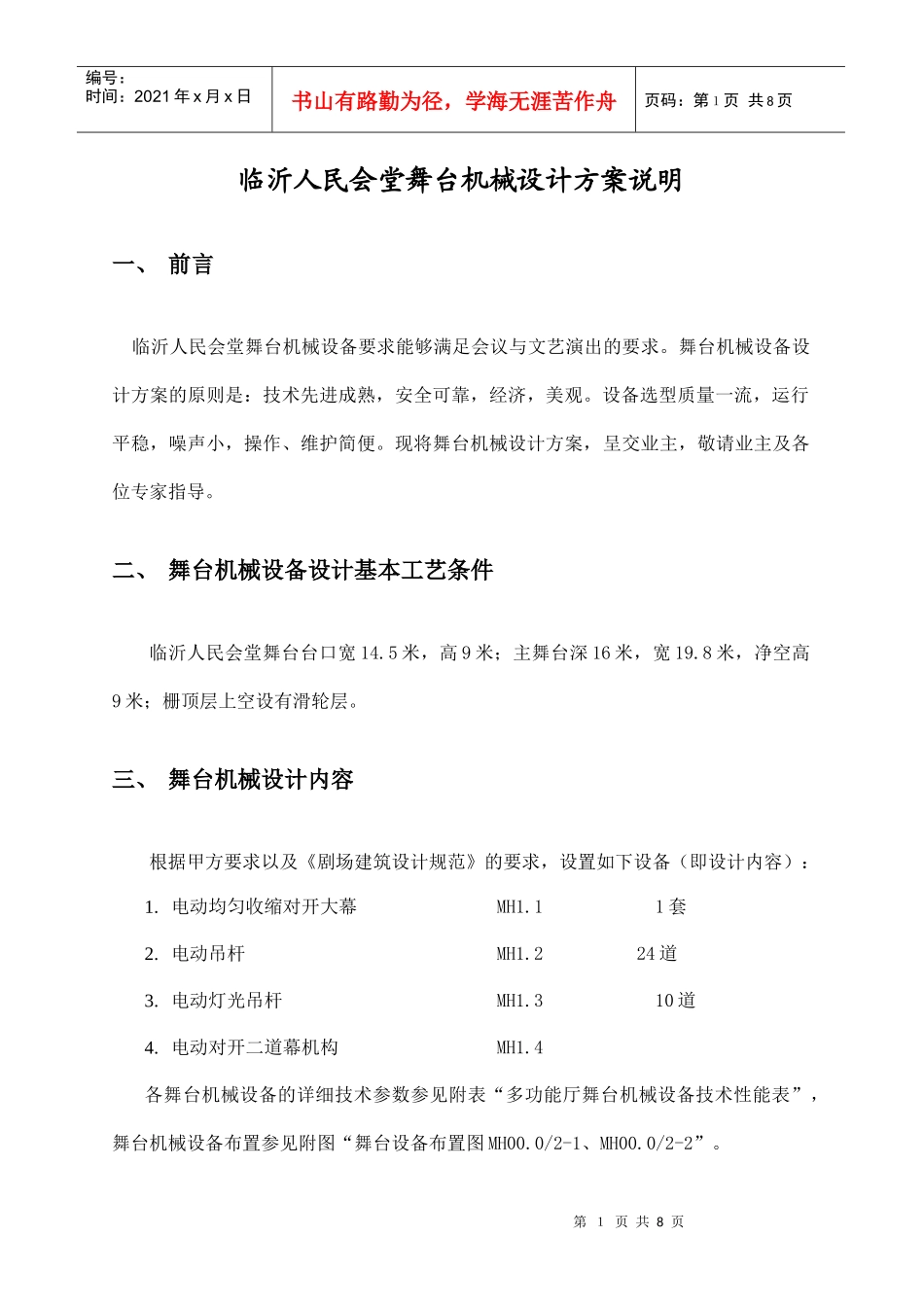

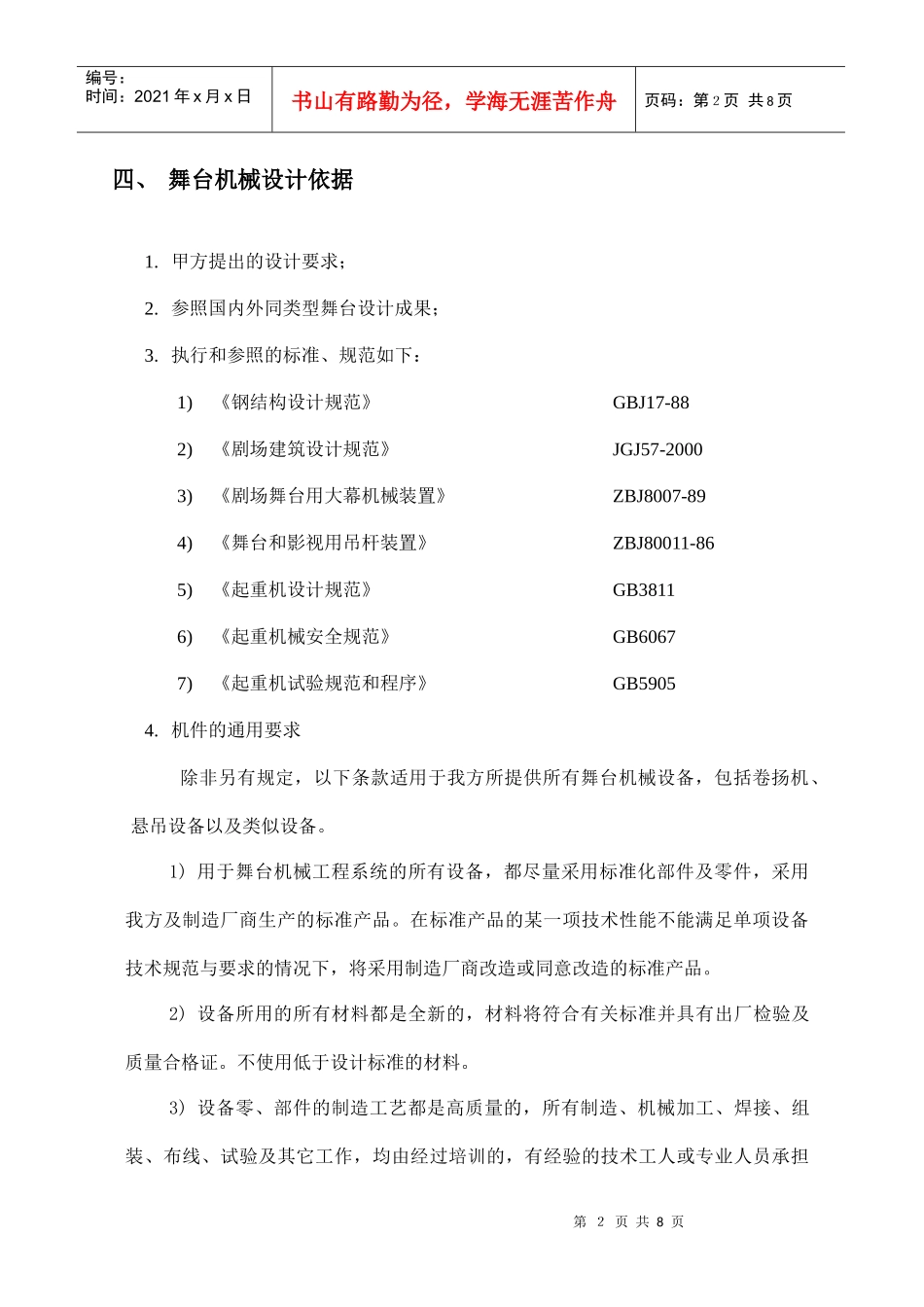

第１页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共8页临沂人民会堂舞台机械设计方案说明一、前言临沂人民会堂舞台机械设备要求能够满足会议与文艺演出的要求。舞台机械设备设计方案的原则是：技术先进成熟，安全可靠，经济，美观。设备选型质量一流，运行平稳，噪声小，操作、维护简便。现将舞台机械设计方案，呈交业主，敬请业主及各位专家指导。二、舞台机械设备设计基本工艺条件临沂人民会堂舞台台口宽14.5米，高9米；主舞台深16米，宽19.8米，净空高9米；栅顶层上空设有滑轮层。三、舞台机械设计内容根据甲方要求以及《剧场建筑设计规范》的要求，设置如下设备（即设计内容）：1.电动均匀收缩对开大幕MH1.11套2.电动吊杆MH1.224道3.电动灯光吊杆MH1.310道4.电动对开二道幕机构MH1.4各舞台机械设备的详细技术参数参见附表“多功能厅舞台机械设备技术性能表”，舞台机械设备布置参见附图“舞台设备布置图MH00.0/2-1、MH00.0/2-2”。第２页共8页第１页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共8页四、舞台机械设计依据1.甲方提出的设计要求；2.参照国内外同类型舞台设计成果；3.执行和参照的标准、规范如下：1)《钢结构设计规范》GBJ17-882)《剧场建筑设计规范》JGJ57-20003)《剧场舞台用大幕机械装置》ZBJ8007-894)《舞台和影视用吊杆装置》ZBJ80011-865)《起重机设计规范》GB38116)《起重机械安全规范》GB60677)《起重机试验规范和程序》GB59054.机件的通用要求除非另有规定，以下条款适用于我方所提供所有舞台机械设备，包括卷扬机、悬吊设备以及类似设备。1)用于舞台机械工程系统的所有设备，都尽量采用标准化部件及零件，采用我方及制造厂商生产的标准产品。在标准产品的某一项技术性能不能满足单项设备技术规范与要求的情况下，将采用制造厂商改造或同意改造的标准产品。2)设备所用的所有材料都是全新的，材料将符合有关标准并具有出厂检验及质量合格证。不使用低于设计标准的材料。3)设备零、部件的制造工艺都是高质量的，所有制造、机械加工、焊接、组装、布线、试验及其它工作，均由经过培训的，有经验的技术工人或专业人员承担第３页共8页第２页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共8页完成。4)机械设计时已考虑一般维修工作的简单和快捷，只需进行少量的拆卸工作即可对所有电气和机械部件进行检查和维修。减速器的注油、排油等部件都尽可能易于接近，检查油位、加油或换油时不需拆卸任何部件。钢丝绳和链条均能进行全长检查，需要进行调整的部件都易于接近。5)电子设备、计算机及控制设备设有自诊断系统以简化寻找故障和便于设备维修，不用拆下承装部件就能更换任何损坏部件，更换部件时也不会损坏其它部件，维修工作不需要使用特殊工具，只需一般工具和试验设备。6)设备设计时将考虑易于工地组装，现场安装快速高效。电气和控制设备进行合理的分组，发货前在工厂进行过预试验，以减少现场试验的时间。7)机械和电气系统的设计都使其所有零、部件具有在额定值（额定负荷、额定速度）下工作能力。能在规定的速度范围内稳定运转，无冲击，噪声符合要求。8)技术规格与要求中提出的载荷均为不包括设备、构件自重的有效载荷。9)所有机械、电气设备都有良好的包装设计，满足运输和现场储存的防护要求。五、舞台机械设备主要设计指标舞台机械设备设计有电动吊杆24道（其中1道用于前檐幕吊杆），吊杆间距500mm；电动灯光吊杆10道，灯杆与前后景杆间距为500mm。吊杆传动系统分别布置于栅顶层舞台两侧。电动均匀收缩对开大幕机1套，与前后吊杆间距为400mm。电动对开二道幕机构2套，供会议使用。移动式宽银幕系统1套，手动移动到指定位置，供电影放映使用，不使用时，放在天桥下面。控制系统主控制台设置与一层天桥上场第４页共8页第３页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共8页口侧中央，大幕机控制盒放置于舞台上场口侧。具体设备组成如下：1.电动均匀收缩对开大幕机编号：MH1.1名称：电动均匀收缩对开大幕机1)设置于舞台台口...
