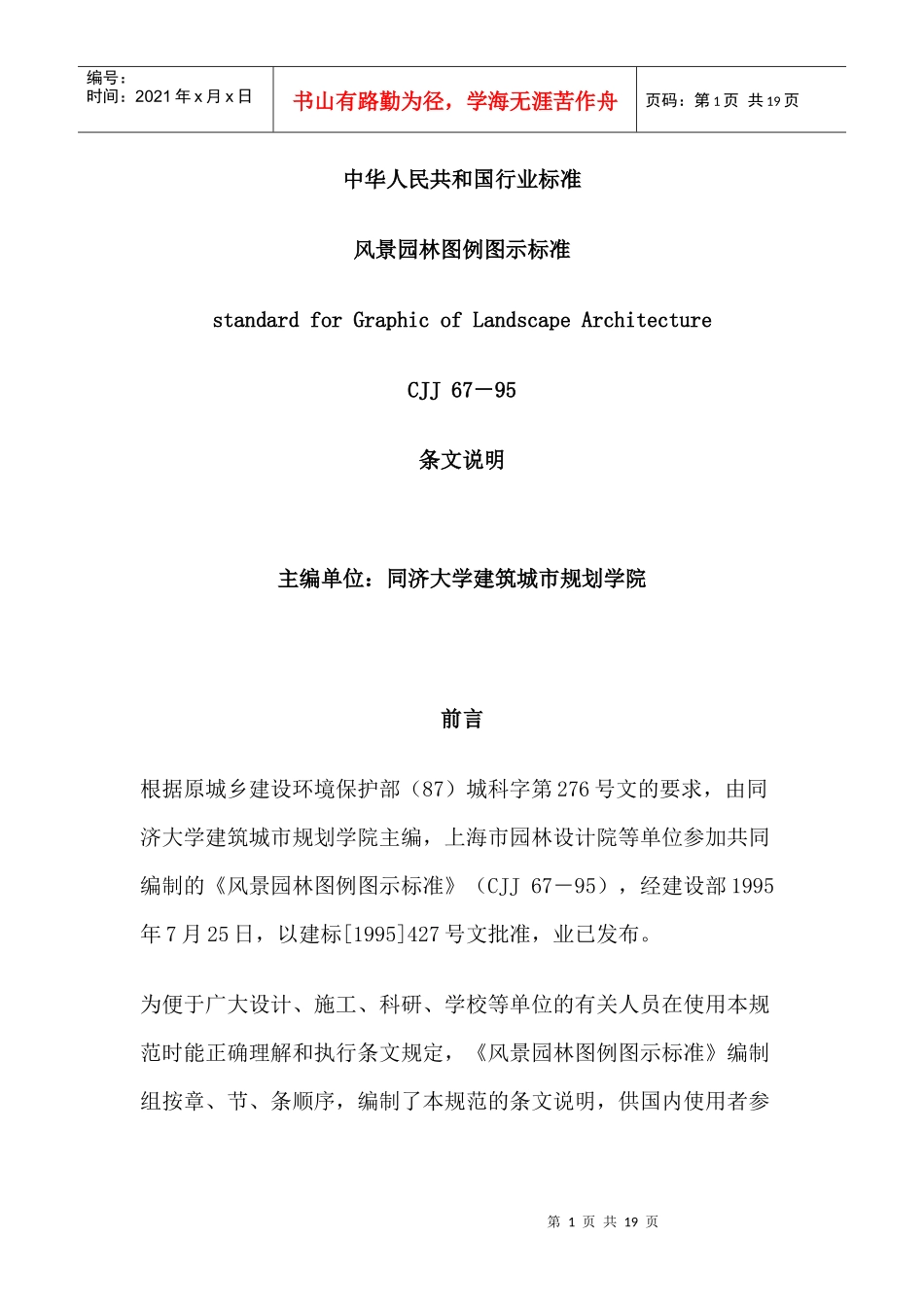

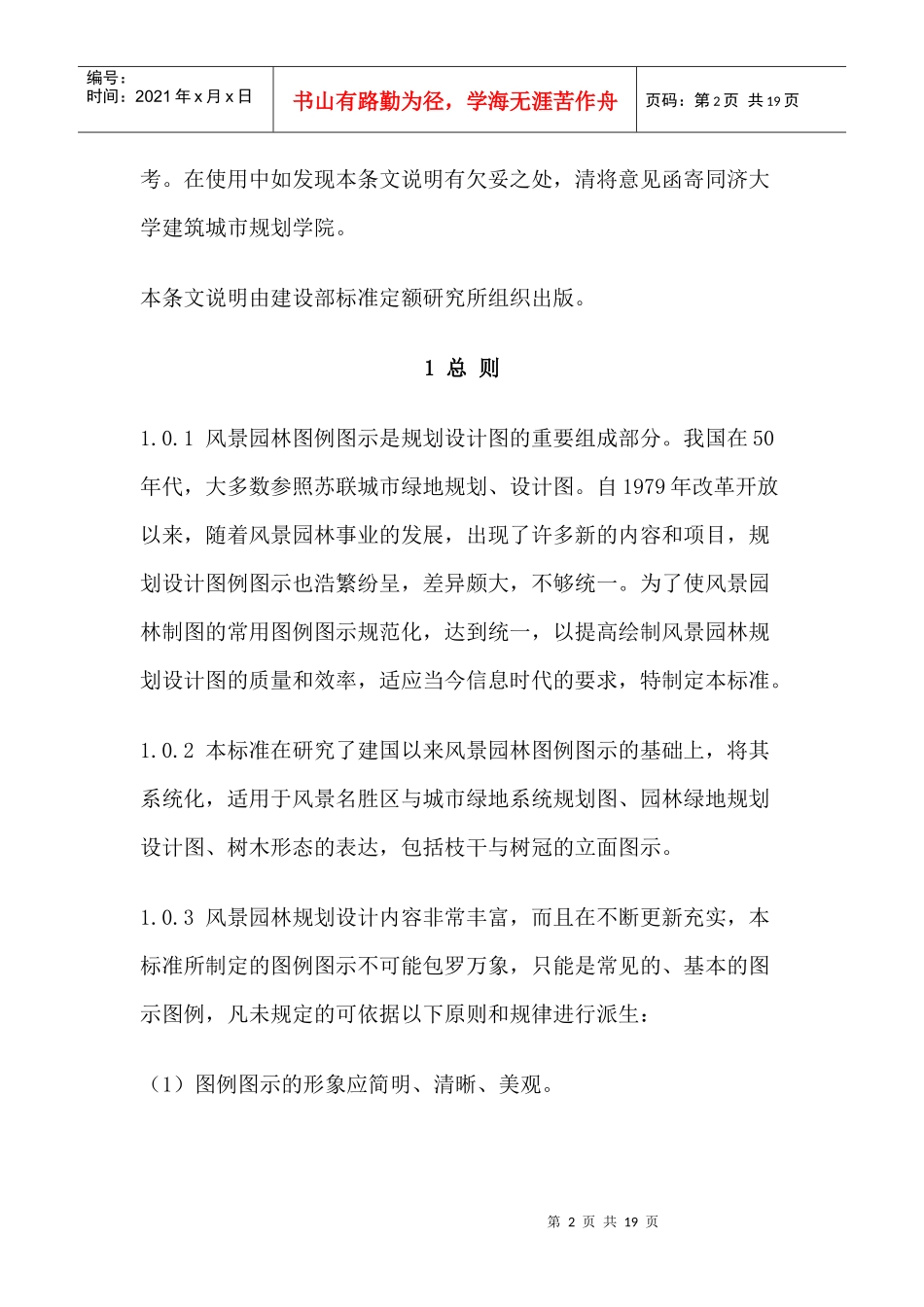

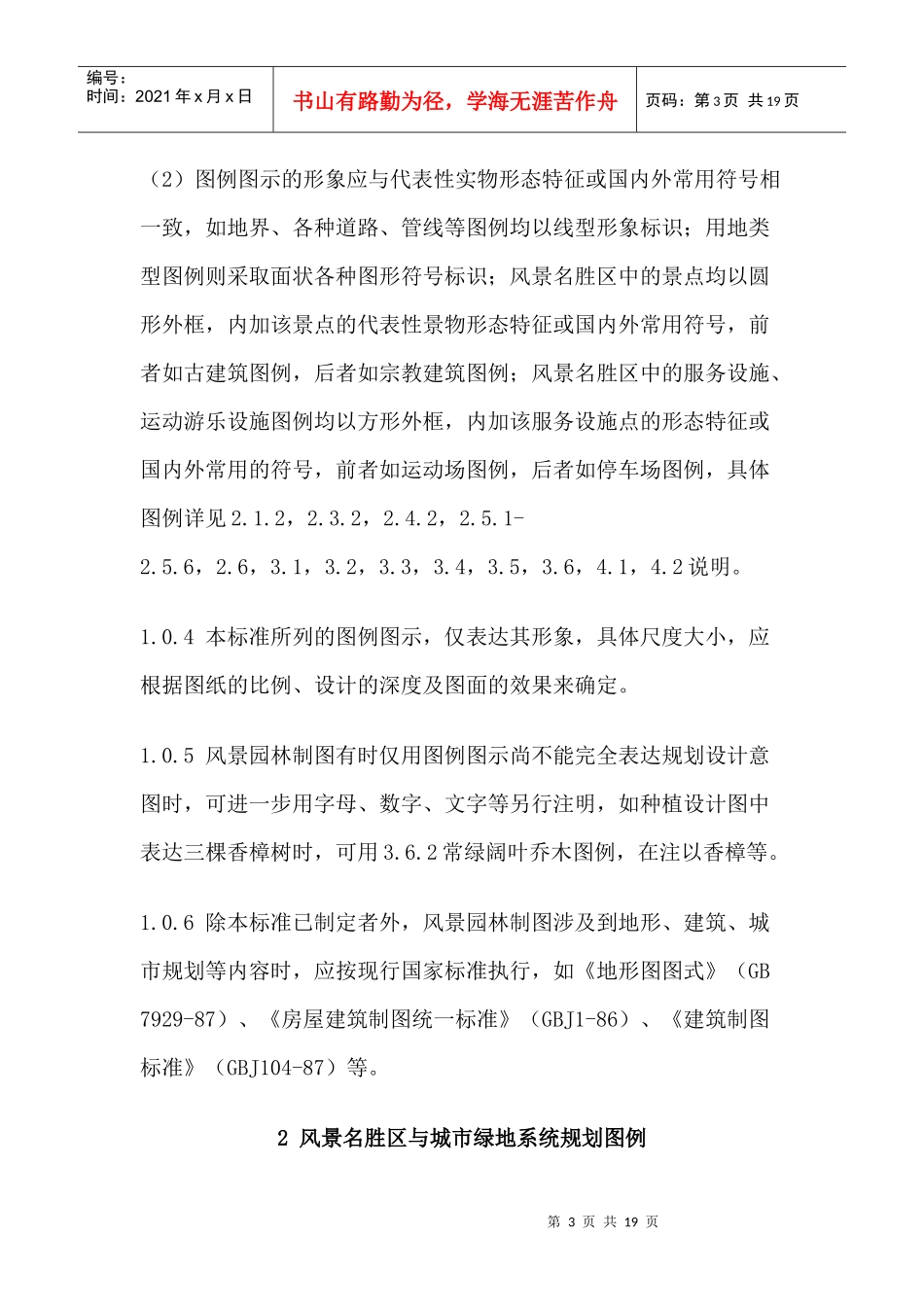

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页中华人民共和国行业标准风景园林图例图示标准standardforGraphicofLandscapeArchitectureCJJ67－95条文说明主编单位：同济大学建筑城市规划学院前言根据原城乡建设环境保护部（87）城科字第276号文的要求，由同济大学建筑城市规划学院主编，上海市园林设计院等单位参加共同编制的《风景园林图例图示标准》（CJJ67－95），经建设部1995年7月25日，以建标[1995]427号文批准，业已发布。为便于广大设计、施工、科研、学校等单位的有关人员在使用本规范时能正确理解和执行条文规定，《风景园林图例图示标准》编制组按章、节、条顺序，编制了本规范的条文说明，供国内使用者参第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页考。在使用中如发现本条文说明有欠妥之处，清将意见函寄同济大学建筑城市规划学院。本条文说明由建设部标准定额研究所组织出版。1总则1.0.1风景园林图例图示是规划设计图的重要组成部分。我国在50年代，大多数参照苏联城市绿地规划、设计图。自1979年改革开放以来，随着风景园林事业的发展，出现了许多新的内容和项目，规划设计图例图示也浩繁纷呈，差异颇大，不够统一。为了使风景园林制图的常用图例图示规范化，达到统一，以提高绘制风景园林规划设计图的质量和效率，适应当今信息时代的要求，特制定本标准。1.0.2本标准在研究了建国以来风景园林图例图示的基础上，将其系统化，适用于风景名胜区与城市绿地系统规划图、园林绿地规划设计图、树木形态的表达，包括枝干与树冠的立面图示。1.0.3风景园林规划设计内容非常丰富，而且在不断更新充实，本标准所制定的图例图示不可能包罗万象，只能是常见的、基本的图示图例，凡未规定的可依据以下原则和规律进行派生：（1）图例图示的形象应简明、清晰、美观。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页（2）图例图示的形象应与代表性实物形态特征或国内外常用符号相一致，如地界、各种道路、管线等图例均以线型形象标识；用地类型图例则采取面状各种图形符号标识；风景名胜区中的景点均以圆形外框，内加该景点的代表性景物形态特征或国内外常用符号，前者如古建筑图例，后者如宗教建筑图例；风景名胜区中的服务设施、运动游乐设施图例均以方形外框，内加该服务设施点的形态特征或国内外常用的符号，前者如运动场图例，后者如停车场图例，具体图例详见2.1.2，2.3.2，2.4.2，2.5.1-2.5.6，2.6，3.1，3.2，3.3，3.4，3.5，3.6，4.1，4.2说明。1.0.4本标准所列的图例图示，仅表达其形象，具体尺度大小，应根据图纸的比例、设计的深度及图面的效果来确定。1.0.5风景园林制图有时仅用图例图示尚不能完全表达规划设计意图时，可进一步用字母、数字、文字等另行注明，如种植设计图中表达三棵香樟树时，可用3.6.2常绿阔叶乔木图例，在注以香樟等。1.0.6除本标准已制定者外，风景园林制图涉及到地形、建筑、城市规划等内容时，应按现行国家标准执行，如《地形图图式》（GB7929-87）、《房屋建筑制图统一标准》（GBJ1-86）、《建筑制图标准》（GBJ104-87）等。2风景名胜区与城市绿地系统规划图例第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页风景名胜区与城市绿地系统规划图例，主要适用于1：2000-1：50000比例的总体规划及专项规划图纸。考虑到地形图是规划图的基础图纸，为此本章图例与已经颁布的《地形图图式》（GB7929-87）等相关的图形符号与标志标准保持了一致。2.1地界地界是区分不同地域的界线。2.1.1，2.1.2，2.1.3参照《地形图图式》（GB7929-87）中的9.2.9.4，9.6。2.1.4表明各类绿地的界线，用中实线表示。2.2景点、景物景点是指具有自然或人文景观价值的特定范围。景物是指组成景点的具体景观特色的物质要素。景点用圆形图例表示。景物图例采用能代表该景观特点的物质要素形态或符号来表示，如2.2.4和2.2.6。2.2.1以圆形空心与实心分别表示原有景点和规划景点。2.2...
