建筑施工之基坑工程现场施工设施VIP免费

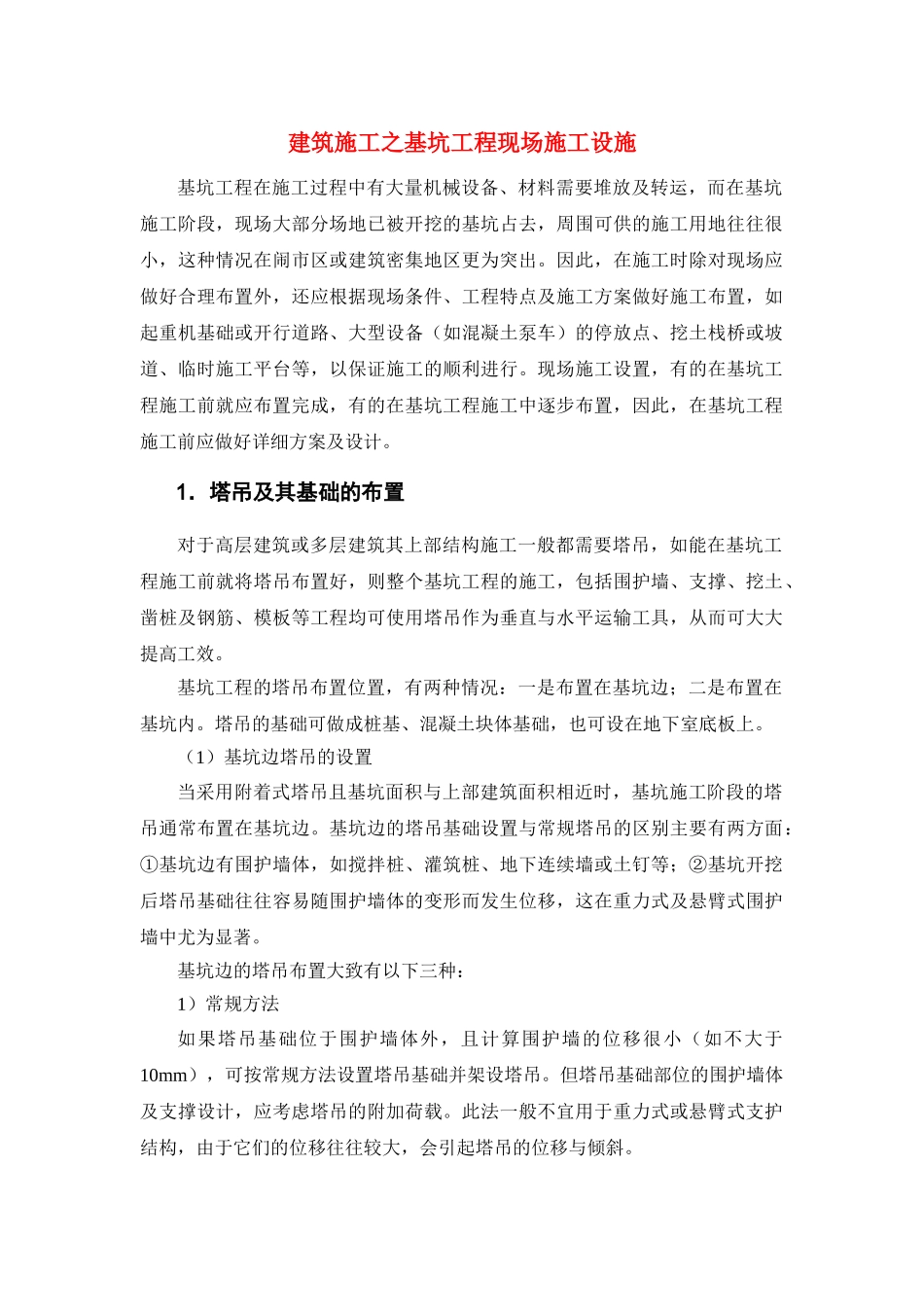

建筑施工之基坑工程现场施工设施基坑工程在施工过程中有大量机械设备、材料需要堆放及转运，而在基坑施工阶段，现场大部分场地已被开挖的基坑占去，周围可供的施工用地往往很小，这种情况在闹市区或建筑密集地区更为突出。因此，在施工时除对现场应做好合理布置外，还应根据现场条件、工程特点及施工方案做好施工布置，如起重机基础或开行道路、大型设备（如混凝土泵车）的停放点、挖土栈桥或坡道、临时施工平台等，以保证施工的顺利进行。现场施工设置，有的在基坑工程施工前就应布置完成，有的在基坑工程施工中逐步布置，因此，在基坑工程施工前应做好详细方案及设计。1．塔吊及其基础的布置对于高层建筑或多层建筑其上部结构施工一般都需要塔吊，如能在基坑工程施工前就将塔吊布置好，则整个基坑工程的施工，包括围护墙、支撑、挖土、凿桩及钢筋、模板等工程均可使用塔吊作为垂直与水平运输工具，从而可大大提高工效。基坑工程的塔吊布置位置，有两种情况：一是布置在基坑边；二是布置在基坑内。塔吊的基础可做成桩基、混凝土块体基础，也可设在地下室底板上。（1）基坑边塔吊的设置当采用附着式塔吊且基坑面积与上部建筑面积相近时，基坑施工阶段的塔吊通常布置在基坑边。基坑边的塔吊基础设置与常规塔吊的区别主要有两方面：①基坑边有围护墙体，如搅拌桩、灌筑桩、地下连续墙或土钉等；②基坑开挖后塔吊基础往往容易随围护墙体的变形而发生位移，这在重力式及悬臂式围护墙中尤为显著。基坑边的塔吊布置大致有以下三种：1）常规方法如果塔吊基础位于围护墙体外，且计算围护墙的位移很小（如不大于10mm），可按常规方法设置塔吊基础并架设塔吊。但塔吊基础部位的围护墙体及支撑设计，应考虑塔吊的附加荷载。此法一般不宜用于重力式或悬臂式支护结构，由于它们的位移往往较大，会引起塔吊的位移与倾斜。2）水泥土基础在水泥土重力式支护结构中，由于水泥土墙的宽度较大，且格栅式布置的水泥加固土其承载力也较高，因此可利用水泥土墙，在其上再浇筑塔吊混凝土块体基础。工程实践证明，这是一个很有效的方法，而且也较经济。这种布置方法应注意的是，由于重力式挡土墙的位移较大，这对塔吊的稳定带来隐患，因此控制水泥土墙的位移十分重要，通常可采用加宽水泥土墙与加大其入土深度，必要时还可在塔吊部位的坑底采取加固手段，以减小其位移。此外，虽然塔吊设在水泥土墙上，增加了挡墙的自重，对其稳定是有利的，但它对水泥土墙的下卧层增加了荷载，应进行下卧层地基强度的验算。同时，在土方开挖时特别是开挖初期应加强对塔吊监测，包括位移，沉降及垂直度，保证其偏差在安全范围内。图6-181是水泥土墙上设置塔吊基础的示意图。图6-191水泥土墙上设置塔吊基础1-塔吊基础下加宽水泥土墙；2-塔吊基础；3-坑底加固；4-塔吊3）桩基础当基坑边水泥土墙计算位移较大，塔吊直接置于水泥土墙顶上可能发生危险，则应在塔吊基础下设置桩基础，以确保安全。塔吊基础桩一般可设置4根，该桩主要受水平力，桩断面与桩长应计算确定，一般可取桩400mm×400mm或φ600左右，桩长12~18m。对于排桩式围护墙或地下连续墙，往往塔吊位置会坐落在围护墙顶上，如直接设置塔吊基础，会造成基底软硬严重不均的现象，在塔吊工作时产生倾斜。此时，应在支护墙外侧另行布置桩基，一般布置2根即可（图6-212）。该桩验算以沉降为主，由于围护墙处有排桩或地下连续墙，在纵向都连成整体，其沉降量是很小的，而围护墙外侧的桩数较少，相对沉降较大，设计时应使其沉降差控制在5mm内，以保证塔吊的正常工作。图6-192塔吊桩基布置1-塔吊基础；2-支护墙；3-止水帷幕；4-塔吊桩基；5-塔吊（2）基坑中央的塔吊布置随着地下空间的利用，有很多地下室不局限设在上部主体结构以下的范围内，而是比上部建筑面积大得多，如，几幢高层或多层建筑下的地下室连成一片的地下室，基坑面积很大。此时塔吊的布置往往不能设在基坑边，而需设在基坑中央。此外，如采用内爬式塔吊的工程，在基坑施工阶段的塔吊设置往往也需设在基坑中，以便上部主体结构施工至若干层后，直接改为内爬式，而不再拆装转移。基坑中央的塔吊设置，可在地下工...
