龙门吊安装-使用--拆除安全专项施工方案VIP免费

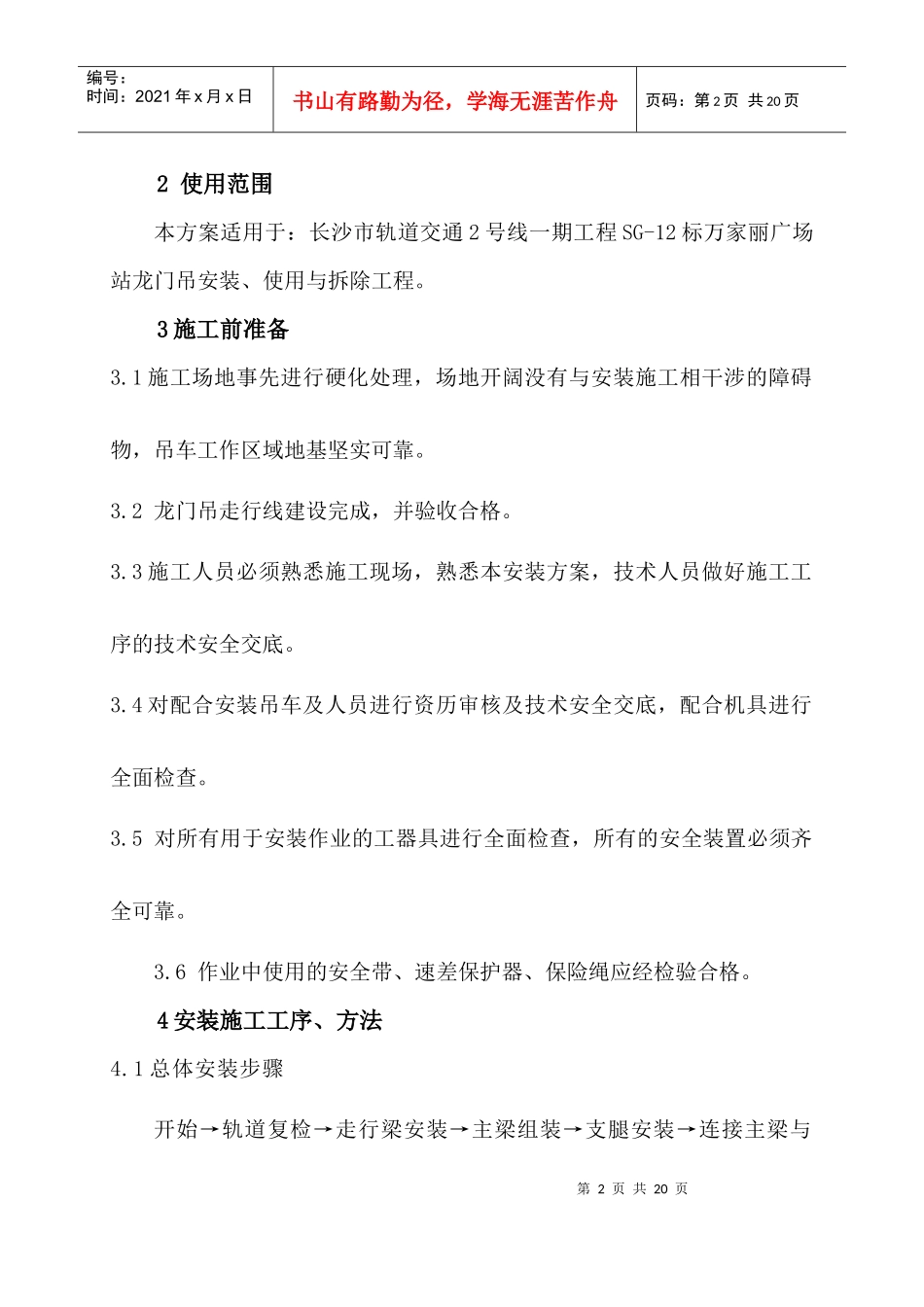

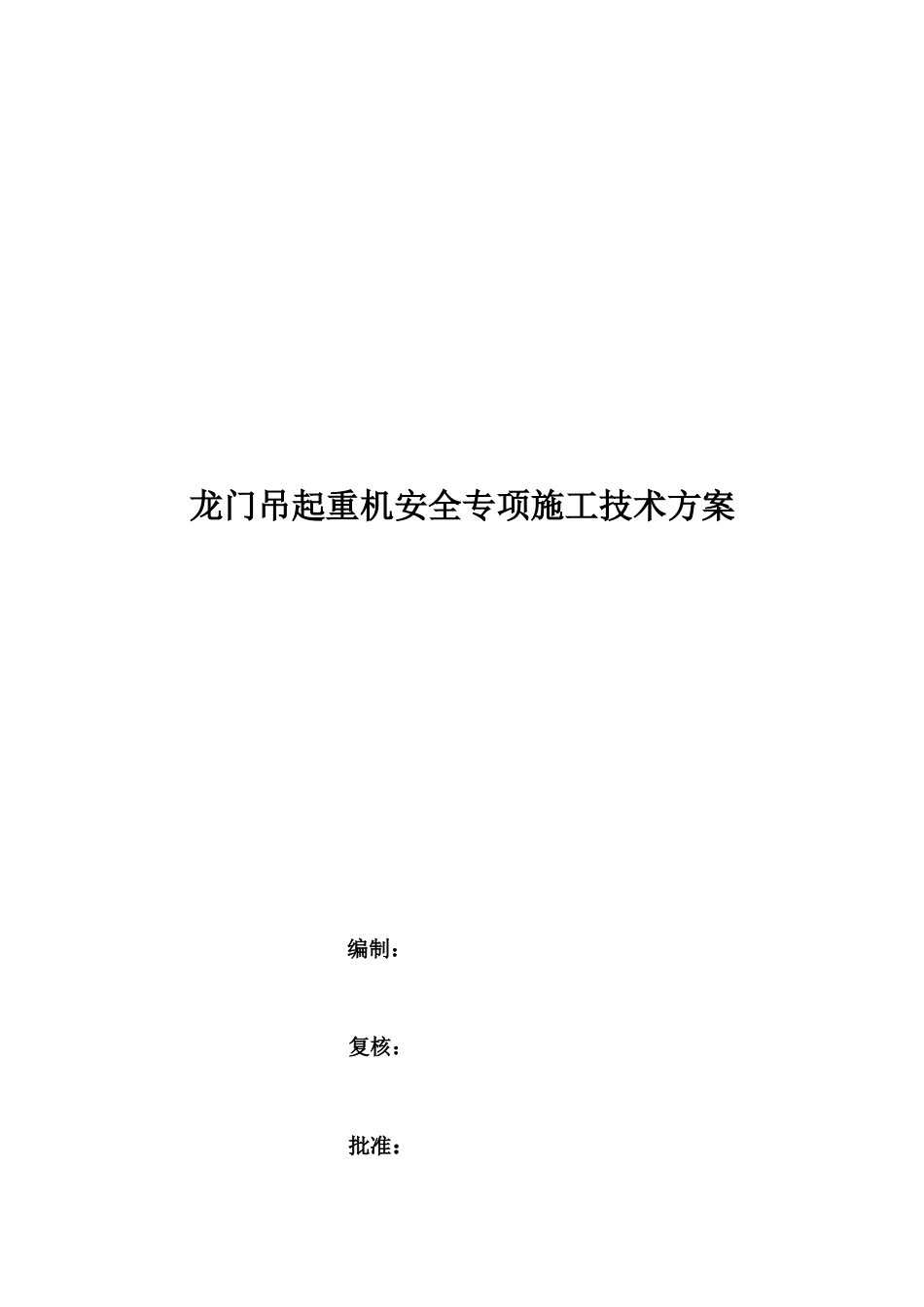

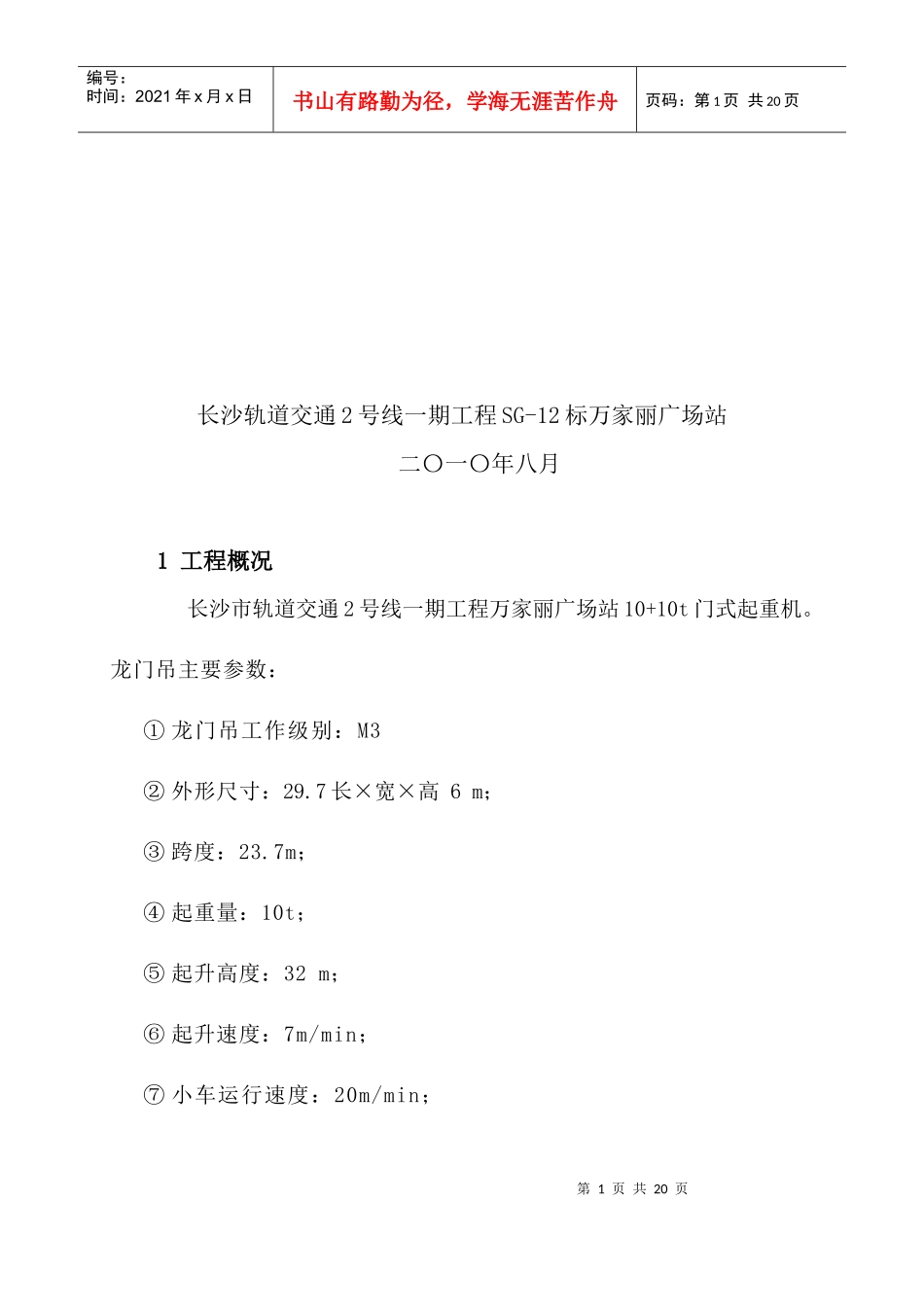

龙门吊起重机安全专项施工技术方案编制：复核：批准：第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页长沙轨道交通2号线一期工程SG-12标万家丽广场站二〇一〇年八月1工程概况长沙市轨道交通2号线一期工程万家丽广场站10+10t门式起重机。龙门吊主要参数：①龙门吊工作级别：M3②外形尺寸：29.7长×宽×高6m；③跨度：23.7m；④起重量：10t；⑤起升高度：32m；⑥起升速度：7m/min；⑦小车运行速度：20m/min；第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页2使用范围本方案适用于：长沙市轨道交通2号线一期工程SG-12标万家丽广场站龙门吊安装、使用与拆除工程。3施工前准备3.1施工场地事先进行硬化处理，场地开阔没有与安装施工相干涉的障碍物，吊车工作区域地基坚实可靠。3.2龙门吊走行线建设完成，并验收合格。3.3施工人员必须熟悉施工现场，熟悉本安装方案，技术人员做好施工工序的技术安全交底。3.4对配合安装吊车及人员进行资历审核及技术安全交底，配合机具进行全面检查。3.5对所有用于安装作业的工器具进行全面检查，所有的安全装置必须齐全可靠。3.6作业中使用的安全带、速差保护器、保险绳应经检验合格。4安装施工工序、方法4.1总体安装步骤开始→轨道复检→走行梁安装→主梁组装→支腿安装→连接主梁与第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页支腿→整体抬吊龙门吊→连接支腿与走行梁→操作室安装→电气系统安装→电动葫芦安装→安全装置安装→整机检查→空载调试→负荷试验→结束(1)测量轨道标高及平行宽度，定好四组行走台车点；(2)安装四组行走台车（将四组行走台车吊装在轨道定点上，用方木、木楔支垫好，并用钢管支撑牢固，装上夹轨器。）；(3)安装底梁（吊装前，在行走台车上搭好脚手架，待底梁吊装连接好后，用钢管支撑牢固，并用钢丝绳，手链葫芦拉好缆绳，地锚拉力不小于3吨。）；(4)拼、安装门腿（吊装前，在底梁上搭好脚手架，门腿吊装连接好后，用钢丝绳、手链葫芦拉好缆风绳。）；(5)拼装及吊装主梁（根据主梁重量及长度选用起重设备，在一台起重设备性能允许范围内，可采用单机吊装，吊装前在主梁两端系上白棕绳作溜绳，以便吊装调整对位。如果主梁重量大，可采用两台起重设备双机抬吊，双机抬吊最大荷重不得超过两机的额定起重量之和的75%，每机所分担荷重不得超过该机额定起重量的80%，要平稳吊装。吊装前，对起重设备制动等机构进行检查，起重设备停置处地基必须平整坚实，正确选择吊具、吊点，吊点棱角处要用包角，木块支垫，以免割断吊索。指派专人指挥，并将起吊重量、幅度、高度向起重设备操作人员交底。起吊时，先将主梁吊离地面约30厘米后，观察起重设备制动及整车稳定状况，支腿是否松动，停置处地基是否下沉，如正常后再平稳起吊。）；第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页4.2具体施工工序4.2.1轨道的复检a)轨道应可靠固定，螺栓不得松动，压板不得变形，轨面不得有裂纹、疤痕和影响安全运行等缺陷；b)两轨道轨距误差不大于10mm；c)轨道顶面的纵向倾斜度不大于3/1000，且全行程内高低差不大于10mm；同一截面内两平行轨道的标高相对差不大于10mm；d)轨道接头采用对接布置；e)轨道接头处高低差、错牙不大于1mm。4.2.2走行梁安装：技术员使用经纬仪沿作出轨道中心线的垂直线,并做红色标记。然后以垂直线为基准，用吊车将走行梁吊至轨道上，然后上紧夹轨器，台车侧面变速箱使用枕木支垫，走行梁两侧用方木支承稳固，并保证走行梁竖直。4.2.3主梁组装第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页用吊车先将主梁A节吊至预定位置后，进行调整支垫，然后进行两侧支承，稳固并竖直后，依次进行主梁B节的支垫固定工作，上述完成后进行主梁连接，随后对主梁进行检测工作。4.2.4支腿组装用吊车将支腿依次吊至主梁端部进行安装，销轴要穿到位，开口销固定要牢固。4.2.5整体抬吊主梁用两台25t...
