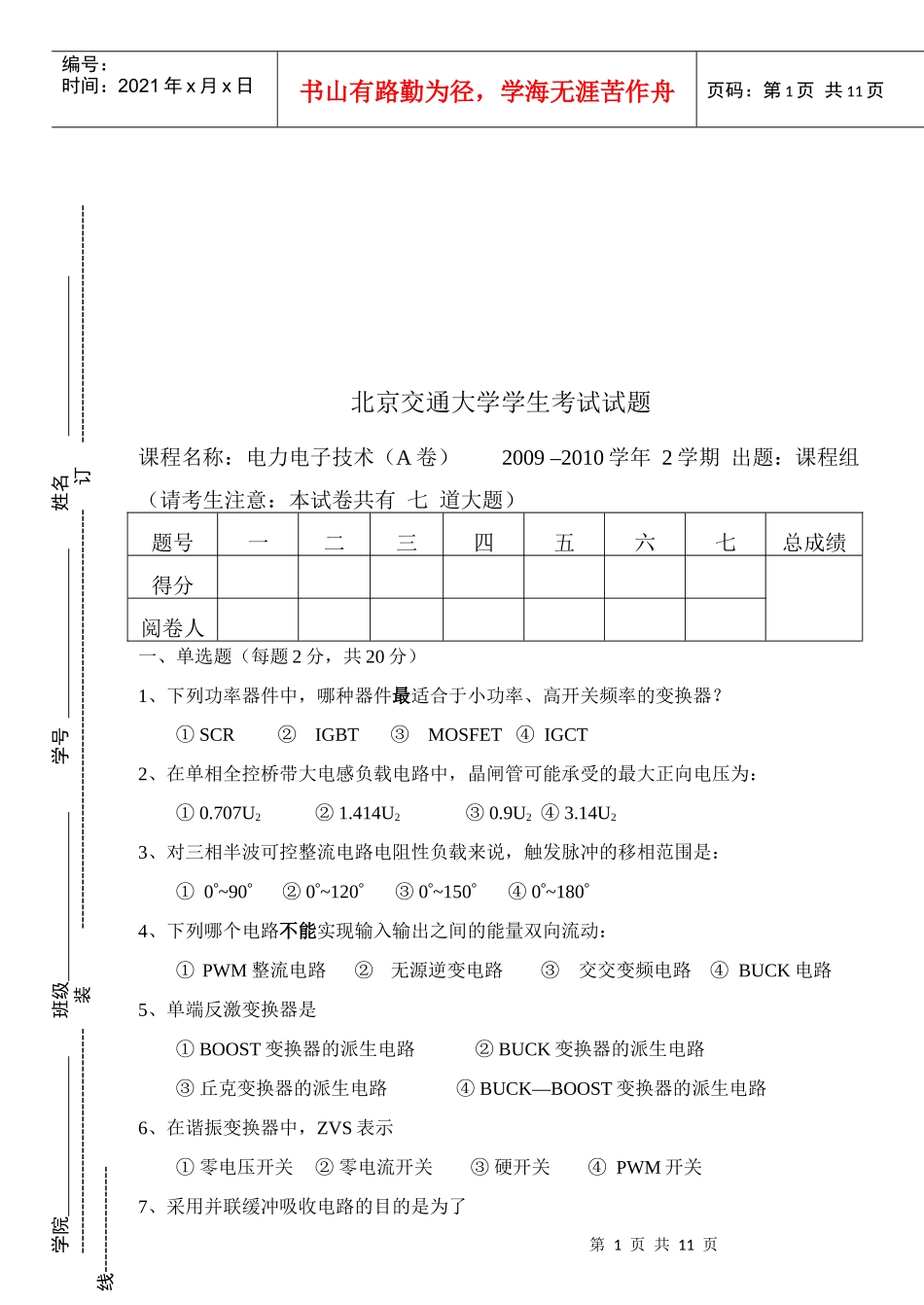

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页北京交通大学学生考试试题课程名称：电力电子技术（A卷）2009–2010学年2学期出题：课程组（请考生注意：本试卷共有七道大题）题号一二三四五六七总成绩得分阅卷人一、单选题（每题2分，共20分）1、下列功率器件中，哪种器件最适合于小功率、高开关频率的变换器？SCR①②IGBT③MOSFETIGCT④2、在单相全控桥带大电感负载电路中，晶闸管可能承受的最大正向电压为：0.707U①21.414U②20.9U③23.14U④23、对三相半波可控整流电路电阻性负载来说，触发脉冲的移相范围是：①0~900②~1200③~1500④~1804、下列哪个电路不能实现输入输出之间的能量双向流动：①PWM整流电路②无源逆变电路③交交变频电路④BUCK电路5、单端反激变换器是BOOST①变换器的派生电路BUCK②变换器的派生电路③丘克变换器的派生电路BUCK—BOOST④变换器的派生电路6、在谐振变换器中，ZVS表示①零电压开关②零电流开关③硬开关④PWM开关7、采用并联缓冲吸收电路的目的是为了学院班级学号姓名------------------------------------装-------------------------------------------------------------------订--------------------------------------线-----------------第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页①减小导通损耗②减小关断过电压③实现开关器件的并联④实现软开关8、在晶闸管串联电路中，实现动态均压的主要元件是：①二极管②电感③电阻④电容9、晶闸管交流调压电路采用以下哪种控制方式：①相位控制②周期控制③通断控制④斩波控制10、在下列哪个电路中采用晶闸管时，需要加入强迫关断电路：①相控整流电路②有源逆变电路③无源逆变电路④交交变频电路二、判断题，正确的划“√”，不正确的划“×”（每题2分，共10分）（注意：本题共有5个小题。每个小题后面有4个判断，答对4个判断得2分；答对3个判断得1分；其它不得分）1、三相电压型无源逆变器，每相桥臂由上下两个开关器件构成，下列哪些说法正确？①输出电压波形与负载性质有关（）②可以采用同步调制，也可以采用异步调制（）③可以采用方波控制，也可以采用PWM控制（）④桥臂上下两个开关器件换相时，在控制上应的控制需遵循“先断后开”的原则（）2、在带有大电感负载且触发角相同的情况下，单相全控桥电路与单相半控桥电路相比：①全控桥的输出电压平均值低于半控桥（）②全控桥的功率因数低于半控桥（）③全控桥负载电流连续而半控桥负载电流不连续（）④都会存在失控现象（）3、BoostDC—DC变换器：①工作状态（连续或断续）是根据负载电流的情况定义的（）②在连续工作状态下，输入电流是连续的（）第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页③电感的作用是储能和滤波（）④又可称降压斩波器（）4、在谐振变换器中，下列哪些说法是正确的？①零电压开关、零电流开关都属于软开关（）②软开关的开关损耗比硬开关大（）③软开关的开关频率可以比硬开关高（）④软开关的电压、电流应力与硬开关相同（）5、晶闸管相控整流电路，考虑交流侧电抗时存在换相重叠角，其大小与许多因素有关：①直流负载电流越大，换相重叠角越大（）②输入变压器漏抗越大，换相重叠角越大（）③交流输入电压越大，换相重叠角越大（）④触发角α越大，换相重叠角越大（）三、简答题（共20分）1、如图所示交－直－交系统电路图，（1）简要说明图中各个变流器的作用；（2）当负载电机工作在发电状态时，说明该变流系统中的能量传递路径。（5分）α<90°～LALBLCABCα>90°T1T3D1T4T6D4T2D6D3T5D2D5ABCM～LLd1d2Cd第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页2、交交变频电路主要应用在什么场合？其最高输出频率（输出频率上限）一般取多少？为什么要限制最高输出频率？（5分）3、说出五种带隔离变压器的开关电源常用电路的名称，下图所示电路属于哪一种？（5分）4、在电力电子装置中，缓冲电路...
