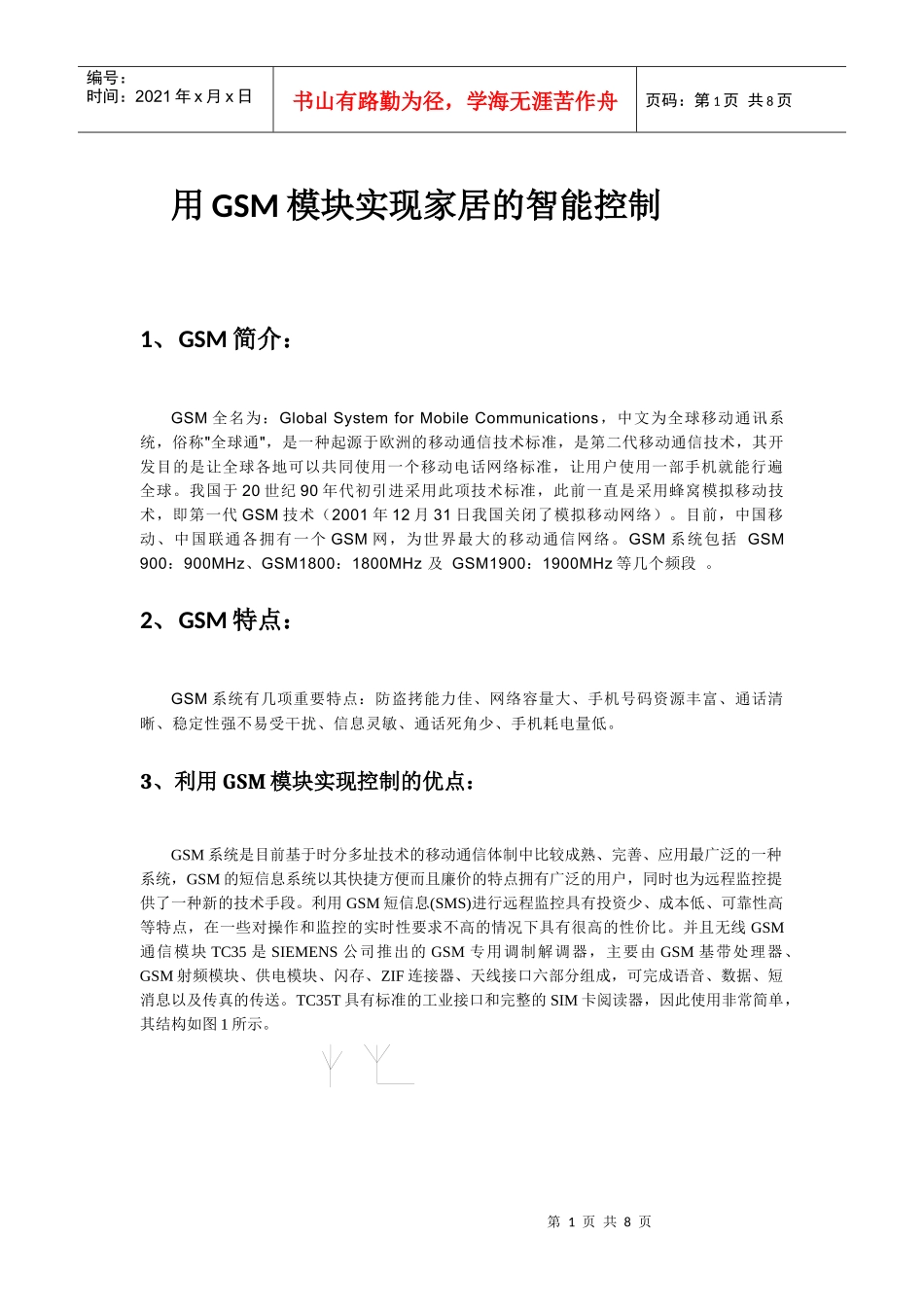

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页用GSM模块实现家居的智能控制1、GSM简介:GSM全名为:GlobalSystemforMobileCommunications,中文为全球移动通讯系统,俗称"全球通",是一种起源于欧洲的移动通信技术标准,是第二代移动通信技术,其开发目的是让全球各地可以共同使用一个移动电话网络标准,让用户使用一部手机就能行遍全球。我国于20世纪90年代初引进采用此项技术标准,此前一直是采用蜂窝模拟移动技术,即第一代GSM技术(2001年12月31日我国关闭了模拟移动网络)。目前,中国移动、中国联通各拥有一个GSM网,为世界最大的移动通信网络。GSM系统包括GSM900:900MHz、GSM1800:1800MHz及GSM1900:1900MHz等几个频段。2、GSM特点:GSM系统有几项重要特点:防盗拷能力佳、网络容量大、手机号码资源丰富、通话清晰、稳定性强不易受干扰、信息灵敏、通话死角少、手机耗电量低。3、利用GSM模块实现控制的优点:GSM系统是目前基于时分多址技术的移动通信体制中比较成熟、完善、应用最广泛的一种系统,GSM的短信息系统以其快捷方便而且廉价的特点拥有广泛的用户,同时也为远程监控提供了一种新的技术手段。利用GSM短信息(SMS)进行远程监控具有投资少、成本低、可靠性高等特点,在一些对操作和监控的实时性要求不高的情况下具有很高的性价比。并且无线GSM通信模块TC35是SIEMENS公司推出的GSM专用调制解调器,主要由GSM基带处理器、GSM射频模块、供电模块、闪存、ZIF连接器、天线接口六部分组成,可完成语音、数据、短消息以及传真的传送。TC35T具有标准的工业接口和完整的SIM卡阅读器,因此使用非常简单,其结构如图1所示。第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页以上是控制家居的简单框图。本控制系统主要用TC35实现家居的智能控制,控制者可以使用手机或者掌上智能设备方便地控制家用电器。比如说,空调的定时开与关,可以在回到房间之前将温度调到最佳。在下班之前打开电饭煲,回到家以后饭已经煮好。各种家用电器用按钮实现的功能,完全可以在掌上设备找到,整个系统可以用嵌入式实现,更加方便易用。并且可以让家里的防盗报警信息实时传送到房间的主人,是报警还是采取其它措施完全在掌上设备实现。如果在汽车上装上TC模块,可以在上班之前及时告诉主人汽车的电池电压,汽油多少,各种仪表的好坏,并且在何时自动打开车库大门,完全实现控制的实时化。系统中使用的单片机是超低功耗的,TC35模块也是低功耗的,整个系统使用电池,完全符合对低功耗的要求,有巨大的实用价值。并且整个系统完全可以实现,现在已经把小系统的电路做出来了,将要组装测试,只要测试成功就可以进行整个大系统的调试。手持设备的大致外形如下:手持设备(如:手机PDA)TC35模块接收指令空调设备主控MCU第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页以上是控制家电的简单示意图,还有另一种简单的控制,那就是利用短消息(SMS)控制,下面给出简单示意图:空调电视机电饭煲电灯洗衣机报警设备温度:25℃第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页以上控制最简单。只需要一条短信就可以控制家电,不需要开发嵌入式手持设备,可以节省成本,但是需要知道控制的格式,不然单片机判断不出控制指令,也就不会执行指令。4、设计部分:a、总体设计:上上图是总体框架图。我们第一阶段是用手机控制家电,如电灯的开与关等简单动作。由于用SMS(短消息服务)控制比较简单,故开始用短信控制,等到此控制成功后,将研究嵌入式手持设备来控制家电。上图中用手机发短信给远处的GSM模块,GSM模块接收到短信后将数据传入单片机,由单片机进行判断,如果单片机判断出指令后,就执行相应的动作如断开家电的电源或者接上电源,从而实现家电的远程控制。TC35模块手持设备(如:手机PDA)TC35模块MCU(MSP430FX)RS232各种家用电器(电视机、热水器、电饭煲、电冰箱、空调)以及各种报警设备。IOTC35模块MCU空调设备...
