粗格栅高压电缆保护专项施工方案VIP免费

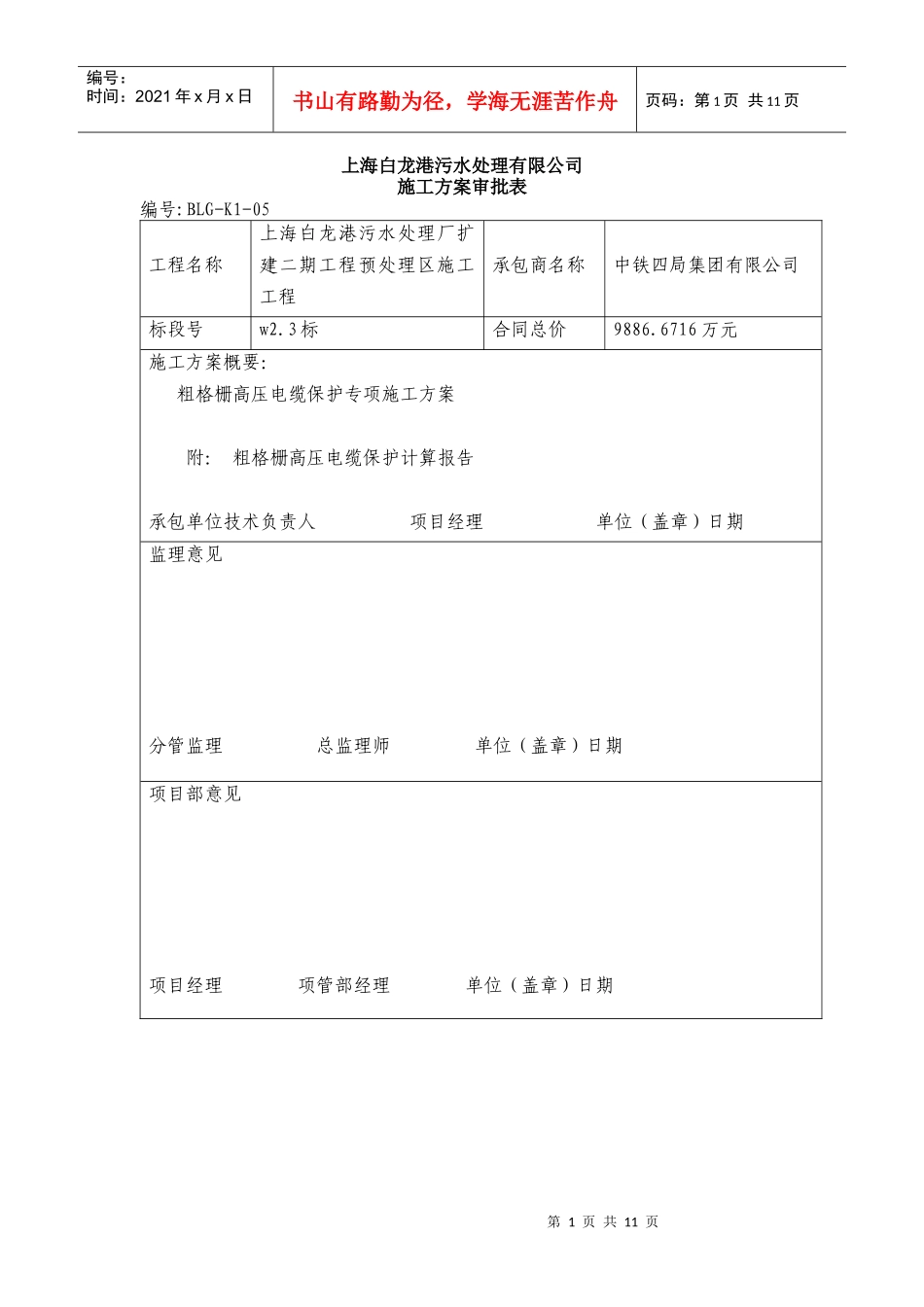

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页上海白龙港污水处理有限公司施工方案审批表编号:BLG-K1-05工程名称上海白龙港污水处理厂扩建二期工程预处理区施工工程承包商名称中铁四局集团有限公司标段号w2.3标合同总价9886.6716万元施工方案概要：粗格栅高压电缆保护专项施工方案附：粗格栅高压电缆保护计算报告承包单位技术负责人项目经理单位（盖章）日期监理意见分管监理总监理师单位（盖章）日期项目部意见项目经理项管部经理单位（盖章）日期第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页上海市白龙港污水处理厂扩建二期工程预处理区施工工程w2.3标粗格栅高压电缆保护施工方案编号：001版本号：发放编号：编制：复核：审核：批准：有效状态：中国中铁四局市政工程分公司2010年01月20日第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1编制原则、依据、适用范围1.1编制原则（1）、严格执行施工过程中涉及的相关规范、规程和设计标准。（2）、遵守、执行设计文件的具体要求。（3）、在认真、全面理解招标文件和招标图的基础上，结合现场交通、地质等情况，应用新技术成果，使专项施工方案具有技术先进可行、方案可靠、经济合理的特点。（4）、充分研究现场施工环境，妥善处理施工组织和周边问题，使施工对周边环境的影响最小化。1.2编制依据（1）、现行有效的国家及上海市相关地下工程设计、施工规范和规程等；（2）、国家及地方政府颁布的有关法律、法规；（3）现有的施工机械设备及施工技术力量。1.3方案适用范围本方案仅适用于上海市白龙港污水处理厂扩建二期工程预处理区施工工程w2.3标粗格栅高压电缆保护施工。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页2工程概况2.1工程概况上海市白龙港污水处理厂扩建二期工程预处理区施工工程粗格栅沉井工程，因西北侧厂区既有道路、围墙已侵限沉井的止水帷幕(Ф850水泥搅拌桩)范围，紧靠围墙外侧地下埋有3.5万V高压线缆，高压电缆砼包管截面尺寸为550mm*500mm，埋深0.40m,距即有围墙0.7m,要先将电缆上方及两侧土体挖开，在电缆包管两侧施工钻孔灌注桩，桩顶放工字钢将砼包管担起。2.2工程水文、地质情况白龙港污水处理厂扩建二期工程预处理区施工工程w2.3标拟建场地位于上海浦东新区合庆镇东侧、长江口白龙港水质净化厂区西南角，靠近长江口，属江滩潮坪地貌。根据上海市政工程勘察院提供的地质资料，格栅井及进水泵房所在地层结构从上到下主要土层的基本特征分述如下：（1）、第①1层填土，填料不均，拟建场地以素填土为主，含碎石、砖块等建筑垃圾，填土厚度一般为1.0～1.5m，最厚处达3.1m（见于钻探孔ZK14），标高1.07～3.74m。（2）、第①3层冲填土，拟建场地普遍分布，以淤泥质土和粉土为主，土质较差，结构松散，欠固结，标高-4.47～0.98m。（3）、第②3层灰色砂质粉土，埋藏深度和厚度略有变化，该层土土质较好，呈稍密状，中压缩性，厚度2.5~7.5m。②3层砂质粉土在具一定水头的动水压力作用下易于产生流砂现象，标高-7.61～-5.37m。（4）、第③、④层淤泥质粘性土，场地范围分布稳定，组合厚度在12.0~16.0m，土质较差，呈流塑状，高压缩性，高灵敏度，③标高-10.91～-7.40m，④标高-19.33～-16.97m。（5）、第⑤1层灰色粘土，土质一般，呈软塑~流塑状，分布稳定，高压缩性，场地范围分布稳定，厚度8.1~10.3m，标高-27.83～-26.37m。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页（6）、第⑤31层灰色粉质粘土，土质一般，呈软~流塑状，中~高压缩性，场地范围分布稳定，厚度2.0~9.0m，标高-36.27～-29.39m。（7）、第⑤32层灰色砂质粉土，局部交粉性土较多，土质一般，呈稍密状，中压缩性，场地范围分布略有起伏，厚度1.7~5.9m。⑤31、⑤32层为古河道沉积土层，标高-37.83～-32.84m。（8）、第⑧1层灰色粉质粘土，土质一般，呈软塑状，中压缩性，场地范围分布稳定，厚度...
