金属矿山采矿制图标准VIP免费

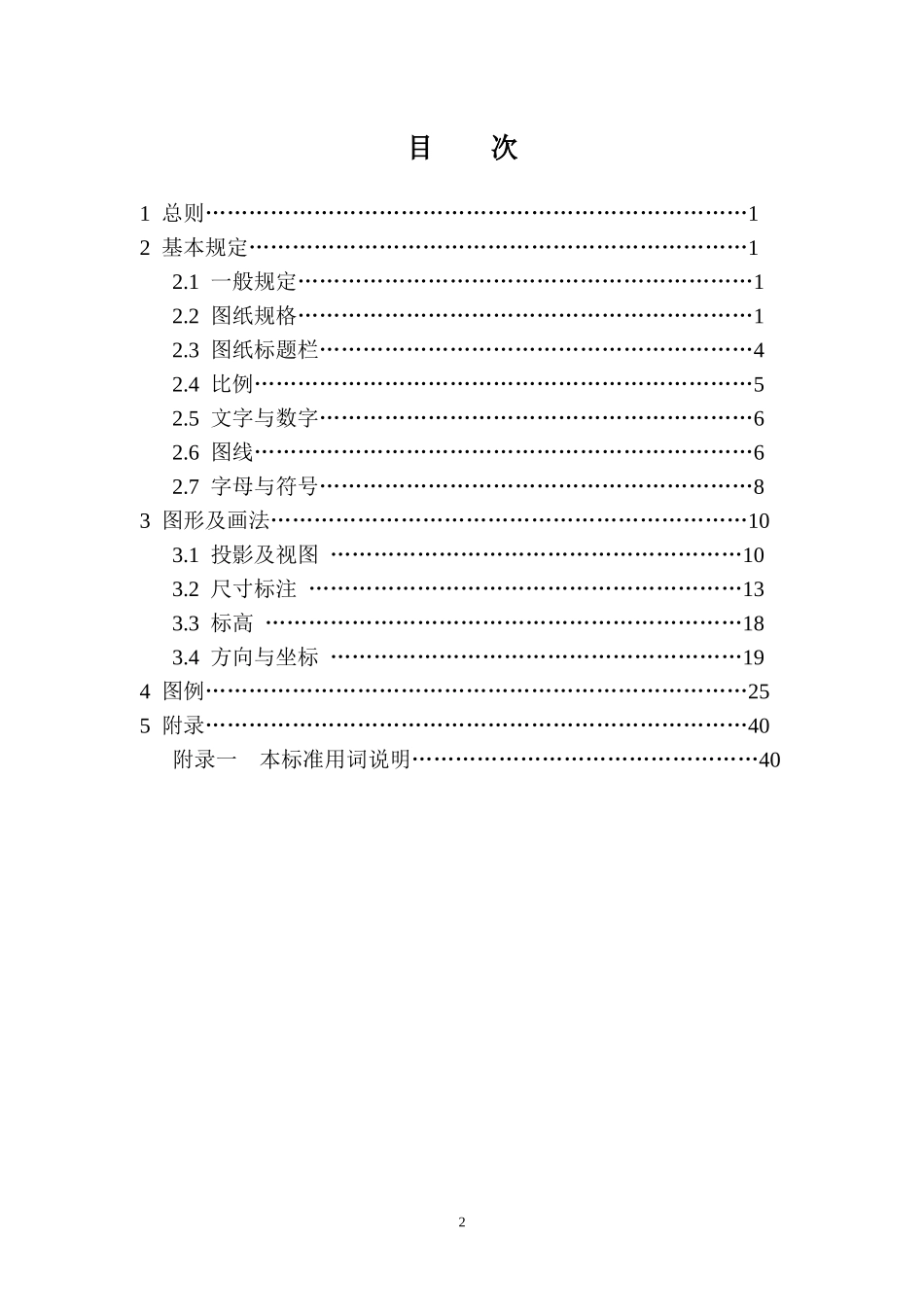

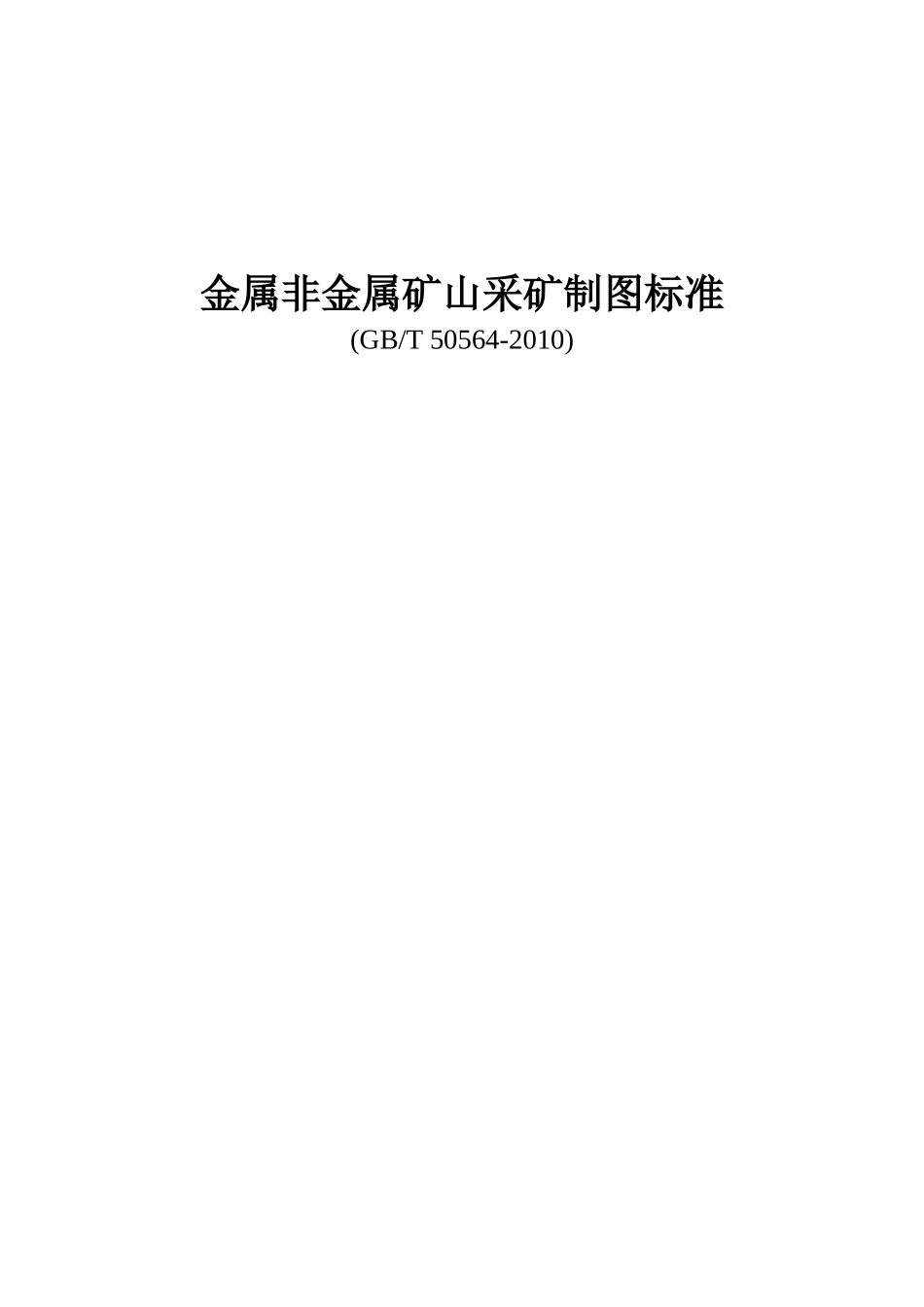

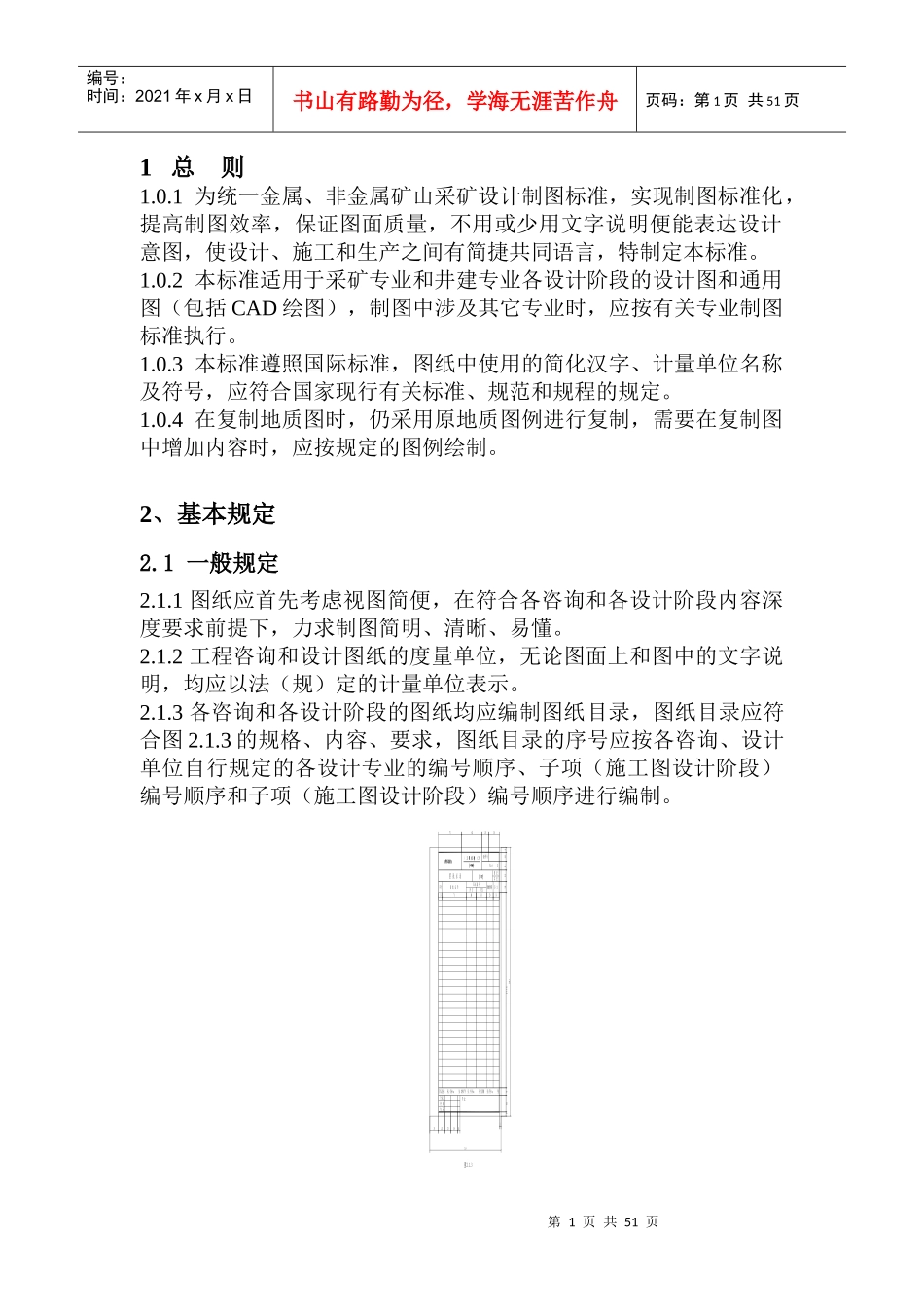

金属非金属矿山采矿制图标准(GB/T50564-2010)目次1总则…………………………………………………………………12基本规定……………………………………………………………12.1一般规定………………………………………………………12.2图纸规格………………………………………………………12.3图纸标题栏……………………………………………………42.4比例……………………………………………………………52.5文字与数字……………………………………………………62.6图线……………………………………………………………62.7字母与符号……………………………………………………83图形及画法…………………………………………………………103.1投影及视图…………………………………………………103.2尺寸标注……………………………………………………133.3标高…………………………………………………………183.4方向与坐标…………………………………………………194图例…………………………………………………………………255附录…………………………………………………………………40附录一本标准用词说明…………………………………………402图2.1.3第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页1总则1.0.1为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。1.0.2本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。1.0.3本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。1.0.4在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。2、基本规定2.1一般规定2.1.1图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。2.1.2工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。2.1.3各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和子项（施工图设计阶段）编号顺序进行编制。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页图2.1.3图纸目录幅面格式2.1.4应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。2.1.5本标准技术术语应采用：《冶金矿山采矿术语标准YS/T5022－94》的相关规定。2.2图纸规格2.2.1各阶段设计图纸的幅面及图框尺寸，应符合图2.2.1及表2.2.1－1的规定。特殊情况时可将表2.2.1－1中的A0－A3图纸的长度或宽度加长。A0图纸只能加长长边，A1－A3图纸长、宽边都可加长。加长部分应为原边长的1/8及其整数倍数，按图幅规格表2.2.1－2选取。图2.2.1－1A0A1A2A3图纸横式幅面第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页图2.2.1－2A4图纸立式幅面图2.2.1－3A1A2A3图纸立式幅面表2.2.1－1图纸幅面及图框尺寸（mm）幅画代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105规格系数210.50.250.125表2.2.1－2图幅规格表（mm）基本幅面代号规格系数B×L长边延长短边延长两边放大B×L规格系数B×L规格系数B×L规格系数A02841×1189841×13372.25841×14862.5841×16352.75841×17833.0A11594×841594×9461.125668×8411.125668×9461.27594×10511.25743×8411.25743×10511.56594×11561.375817×8411.375817×11561.89594×12611.5892×8411.5594×13361.625594×14721.75A20.5420×594420×7430.6255...
