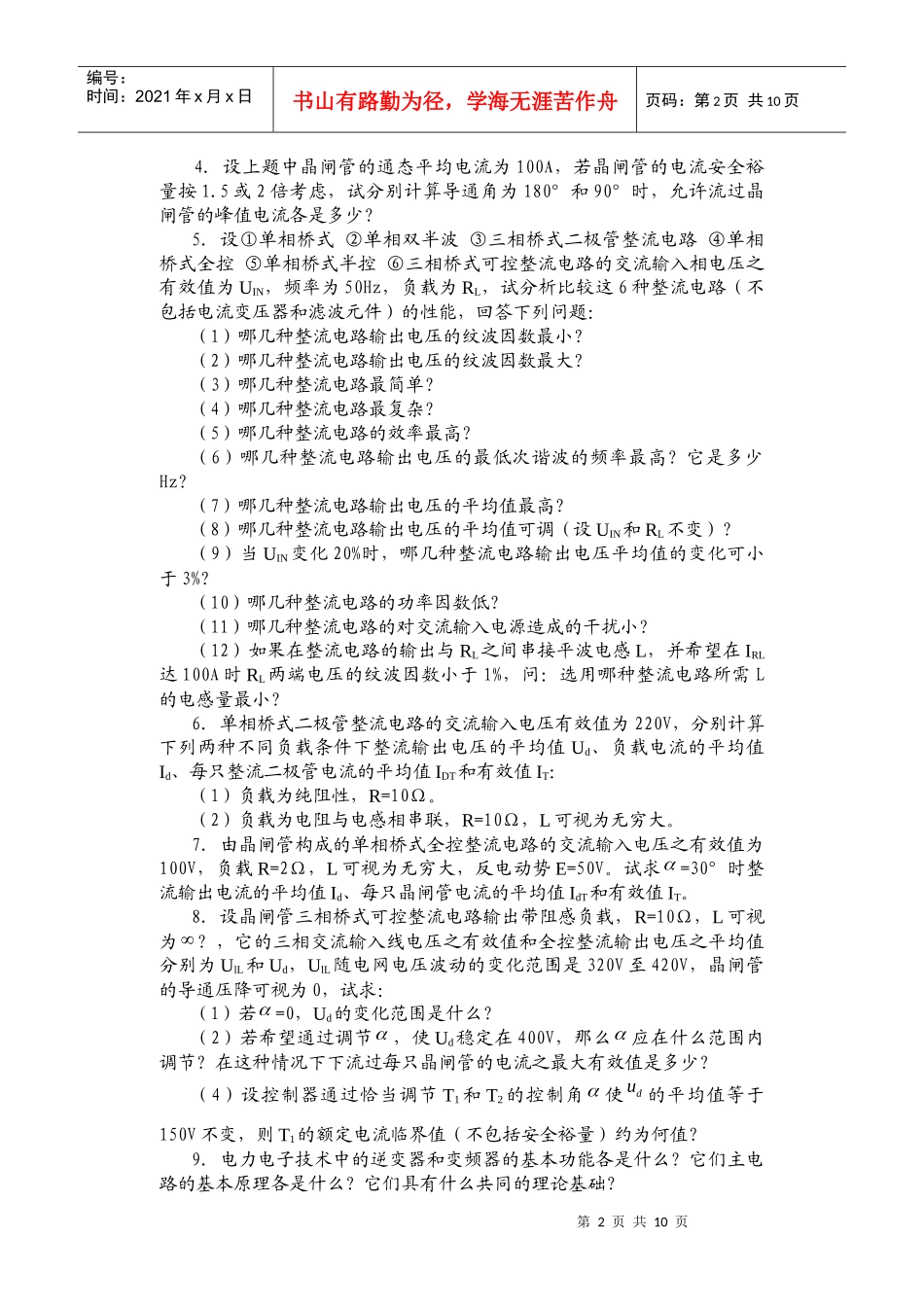

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页思考题与习题1.独立思考以下各小题，分别从“SCR、GTO、GTR、功率MOSEFT和IGBT”中选择合适的词填写在各小题的括号里。（1）（）是半控器件，（）和（）是全控器件。（2）（）和（）所需驱动电路的静态功耗接近于0。（3）如果希望导通电流为15A时，器件主回路的导通压降小于220mV，则应选用（）作为主开关器件。（4）除功率MOSFET外，（）的输入特性与功率MOSFET的输入特性类似。（5）（）在导通电流为500A条件下，为了将它关断，它的控制极所需反向关断电流之峰值的绝对值需超过100A。（6）（）的输入特性与双极型三极管的输入特性类似。（7）如果希望制做一个升压型DC-DC变换电路，将450V直流电源升高为650V直流电源，最大输出电流为200A，斩波频率为15KHz，则应选用（）作为主开关器件。（8）（）如果已经导通，在主回路电流大于10A条件下，即使控制信号变为负值，它也不能关断。2.分析比较SCR（普通晶闸管）、双向SCR（双向晶闸管）、GTO（可关断晶闸管）、GTR（电力双极型晶体管）、功率MOSFET和IGBT等电力电子器件的性能，回答下列问题：（1）哪种器件的工作频率最高？（2）哪种器件的容量较小？（3）哪种器件既可由控制信号正向开通，也可由控制信号反向开通？（4）哪些是半控器件？（5）哪些是全控器件？（6）Ron是哪种器件的参数？（7）哪种器件的输入特性与功率MOSFET的输入特性类似，而且它的输出特性与GTR的输出特性类似？（8）在器件的通态电流与300A条件下，为了将它关断，哪种器件的控制极所需反向关断电流之峰值的绝对值应超过60A？（9）如果在静态（电流、电压、控制信号的幅值和电路参数保持不变）条件下，测得一个器件的控制极电压为+10V，主电路的电流为20A，主回路的管压降为200mV。问：它属于哪种器件？（10）如果希望在每个工作周期内，器件导通和关断的持续时间各为约10ms,那么，哪些可控器件相应的控制信号为高电平的持续时间必须大于5ms？而另外哪些可控器件相应的控制信号为高电平的持续时间可小于5ms？3.普通晶闸管（SCR）与负载电阻串联接单相交流市电，其标称值为220V（有效值），电网电压波动不超过20%。试计算晶闸管实际承受的最高反向电压是多少？若考虑晶闸管的安全裕量电压（安全裕量可按2.5倍考虑），则应选用额定电压不少于多少伏的晶闸管？第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页4.设上题中晶闸管的通态平均电流为100A，若晶闸管的电流安全裕量按1.5或2倍考虑，试分别计算导通角为180°和90°时，允许流过晶闸管的峰值电流各是多少？5.设①单相桥式②单相双半波③三相桥式二极管整流电路④单相桥式全控⑤单相桥式半控⑥三相桥式可控整流电路的交流输入相电压之有效值为UIN，频率为50Hz，负载为RL，试分析比较这6种整流电路（不包括电流变压器和滤波元件）的性能，回答下列问题：（1）哪几种整流电路输出电压的纹波因数最小？（2）哪几种整流电路输出电压的纹波因数最大？（3）哪几种整流电路最简单？（4）哪几种整流电路最复杂？（5）哪几种整流电路的效率最高？（6）哪几种整流电路输出电压的最低次谐波的频率最高？它是多少Hz？（7）哪几种整流电路输出电压的平均值最高？（8）哪几种整流电路输出电压的平均值可调（设UIN和RL不变）？（9）当UIN变化20%时，哪几种整流电路输出电压平均值的变化可小于3%？（10）哪几种整流电路的功率因数低？（11）哪几种整流电路的对交流输入电源造成的干扰小？（12）如果在整流电路的输出与RL之间串接平波电感L，并希望在IRL达100A时RL两端电压的纹波因数小于1%，问：选用哪种整流电路所需L的电感量最小？6.单相桥式二极管整流电路的交流输入电压有效值为220V，分别计算下列两种不同负载条件下整流输出电压的平均值Ud、负载电流的平均值Id、每只整流二极管电流的平均值IDT和有效值IT：（1）负载为纯阻性，R=10Ω。（2）负载为电阻与电感相串联，R=10Ω，L可视为无穷大。7.由晶闸管构成的单相桥式全控整流电路的交流输入电压之有效值为100V，负载R=2Ω，L可...
