试谈通信设备工程安装施工规范VIP免费

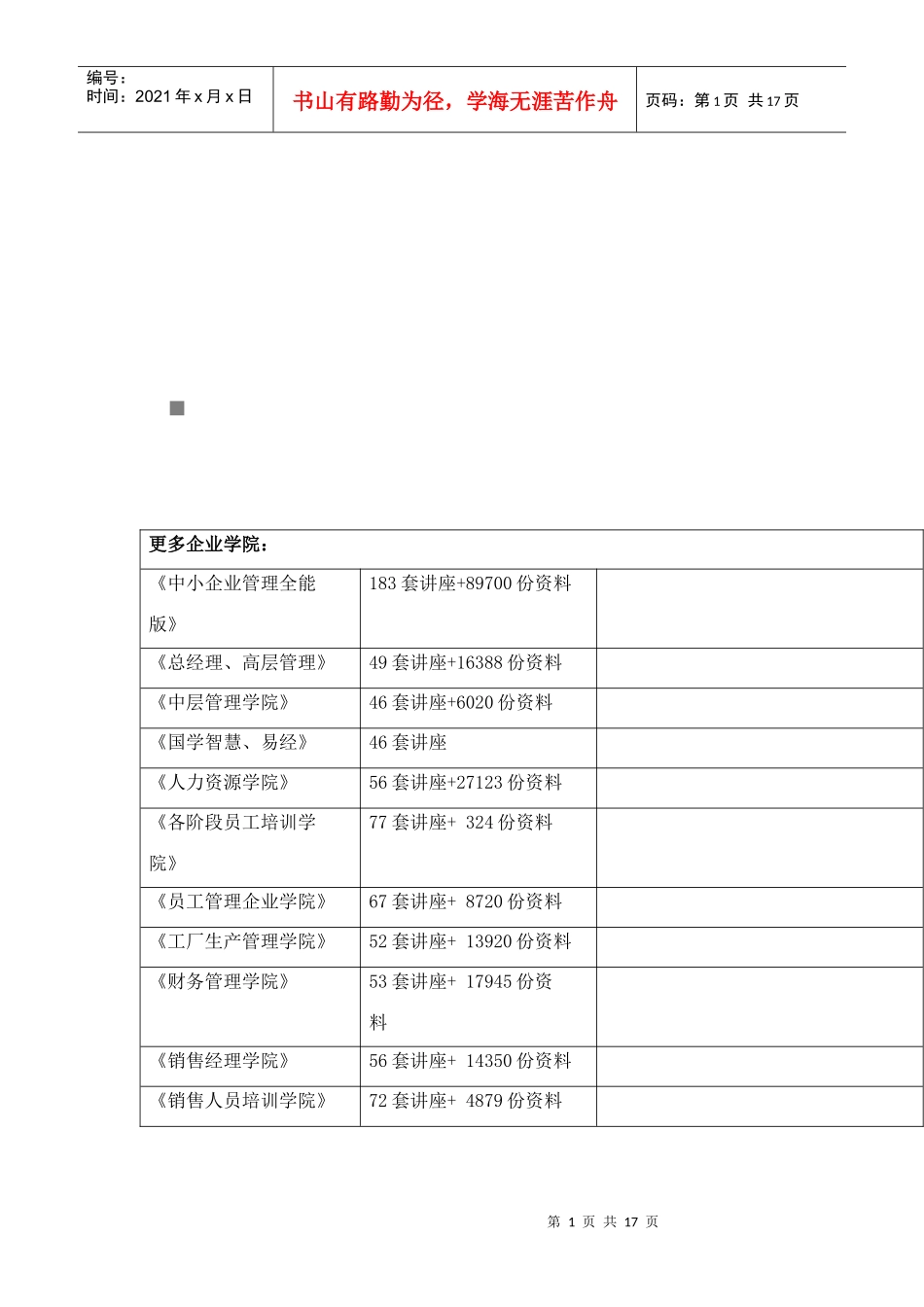

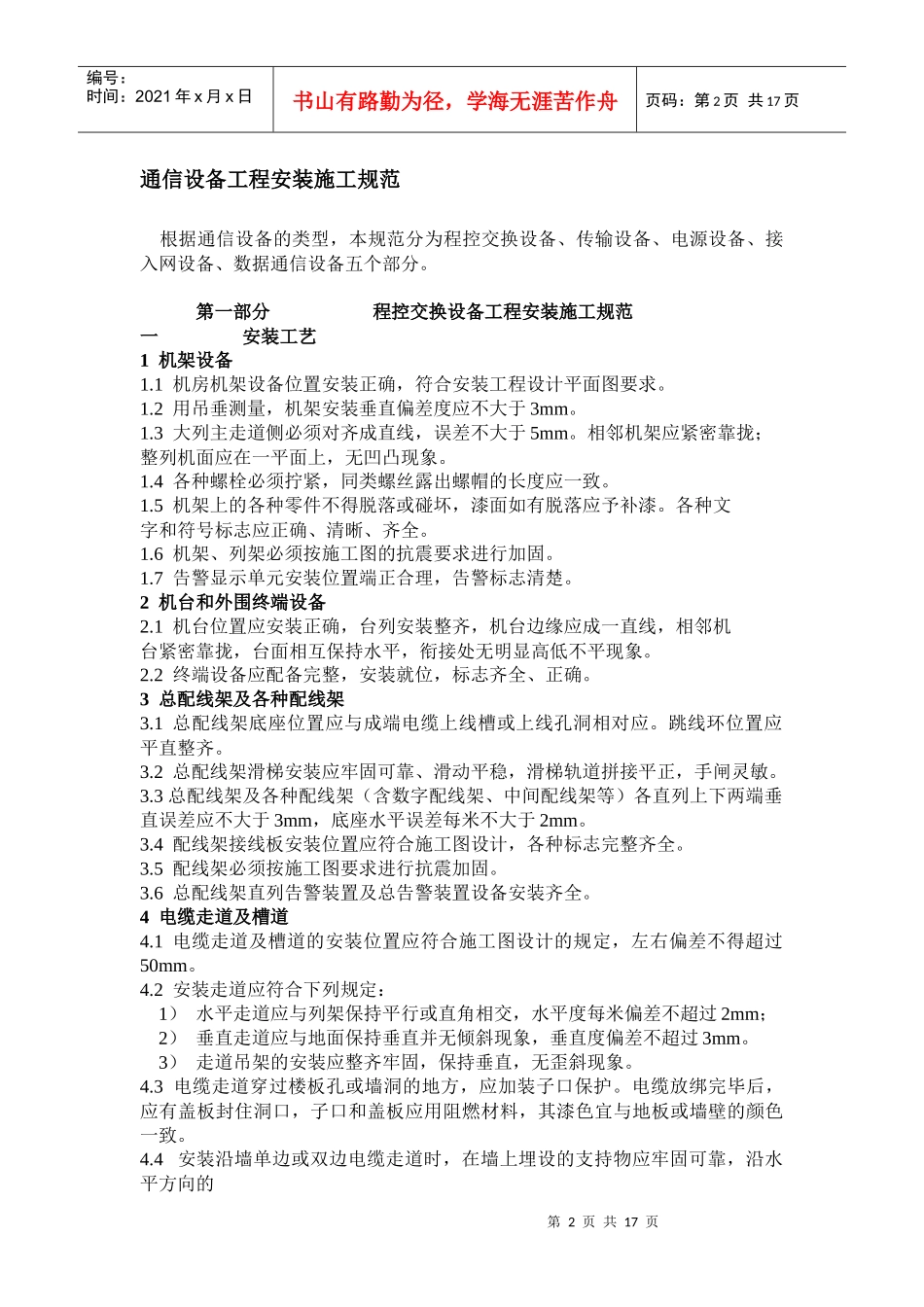

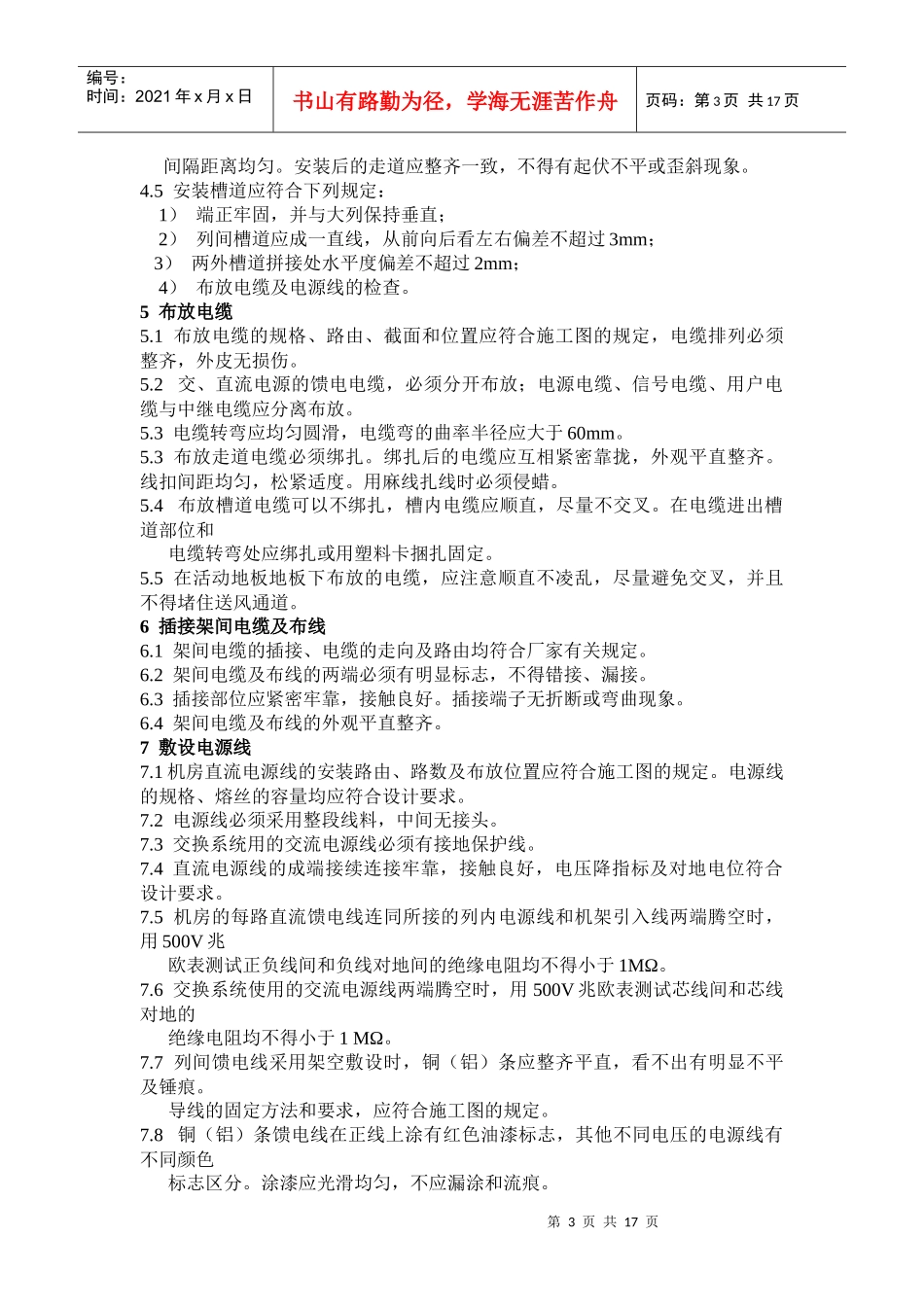

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。第一部分程控交换设备工程安装施工规范一安装工艺1机架设备1.1机房机架设备位置安装正确，符合安装工程设计平面图要求。1.2用吊垂测量，机架安装垂直偏差度应不大于3mm。1.3大列主走道侧必须对齐成直线，误差不大于5mm。相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。1.4各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。1.5机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。各种文字和符号标志应正确、清晰、齐全。1.6机架、列架必须按施工图的抗震要求进行加固。1.7告警显示单元安装位置端正合理，告警标志清楚。2机台和外围终端设备2.1机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。2.2终端设备应配备完整，安装就位，标志齐全、正确。3总配线架及各种配线架3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。跳线环位置应平直整齐。3.2总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。3.3总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。3.4配线架接线板安装位置应符合施工图设计，各种标志完整齐全。3.5配线架必须按施工图要求进行抗震加固。3.6总配线架直列告警装置及总告警装置设备安装齐全。4电缆走道及槽道4.1电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。4.2安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。4.3电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。4.4安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页间隔距离均匀。安装后的走道应整齐一致，不得有起伏不平或歪斜现象。4.5安装槽道应符合下列规定：1）端正牢固，并与大列保持垂直；2）列间槽道应成一直线，从前向后看左右偏差不超过3mm；3）两外槽道拼接处水平度偏差不超过2mm；4）布放电缆及电源线的检查。5布放电缆5.1布放电缆的规格、路由、截面和位置应符合施工图的规定，电缆排列必须整齐，外皮无损伤。5.2交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。5.3电缆转弯应均匀圆滑，电缆弯的曲率半径应大于60mm。5.3布放走道电缆必须绑扎。绑扎后的电缆应互相紧密靠拢，外观平直整齐。线扣间距均匀，松紧适度。用麻线扎线时必须侵蜡。5.4布放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。5.5在活动地板地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且不得堵住送风通道。6插接架间电缆及布线6.1架间电缆的插接、电缆的走向及路由均符合厂家有关规定。6.2架间电缆及布线的两端必须有明显标...
