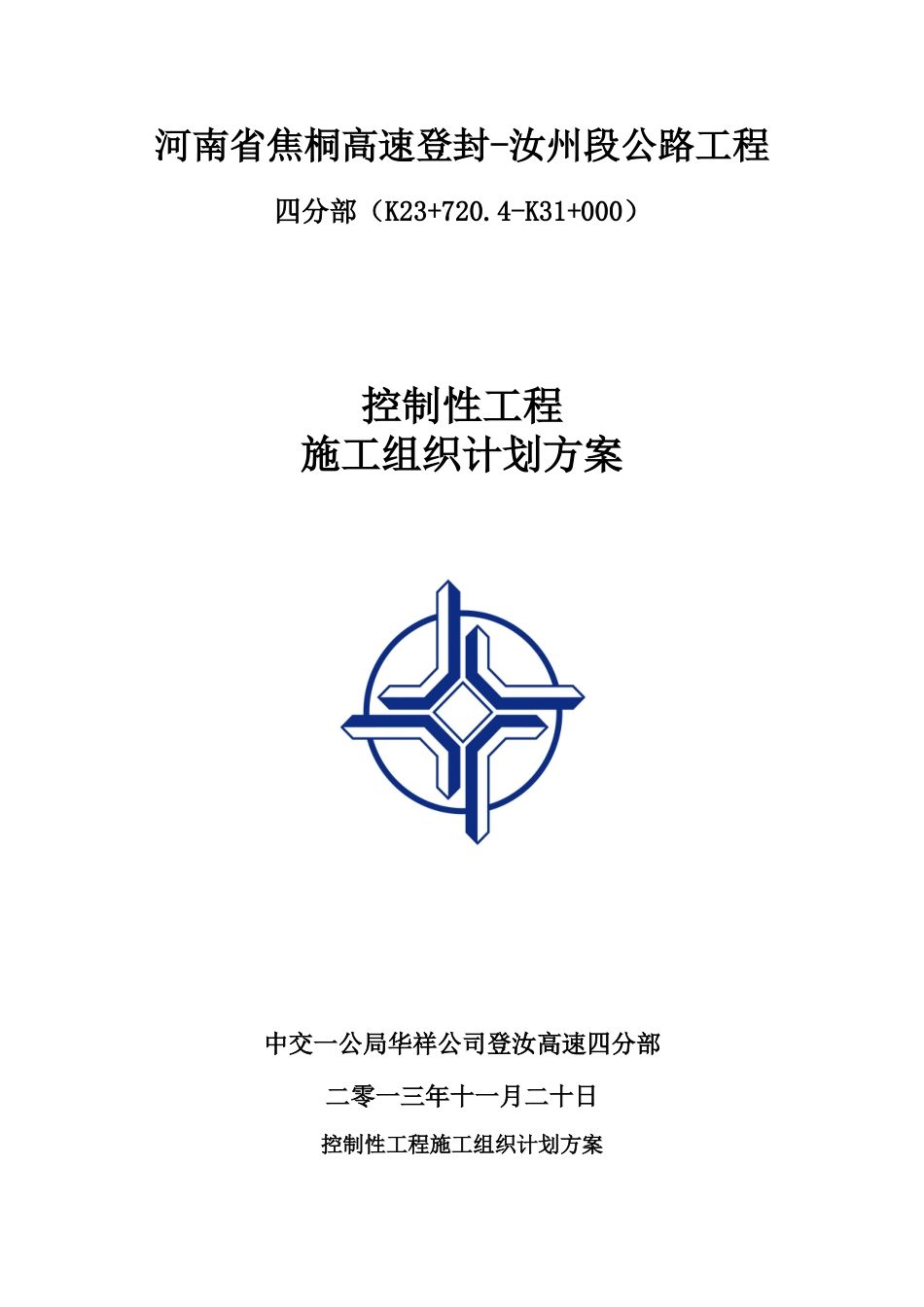

河南省焦桐高速登封-汝州段公路工程四分部（K23+720

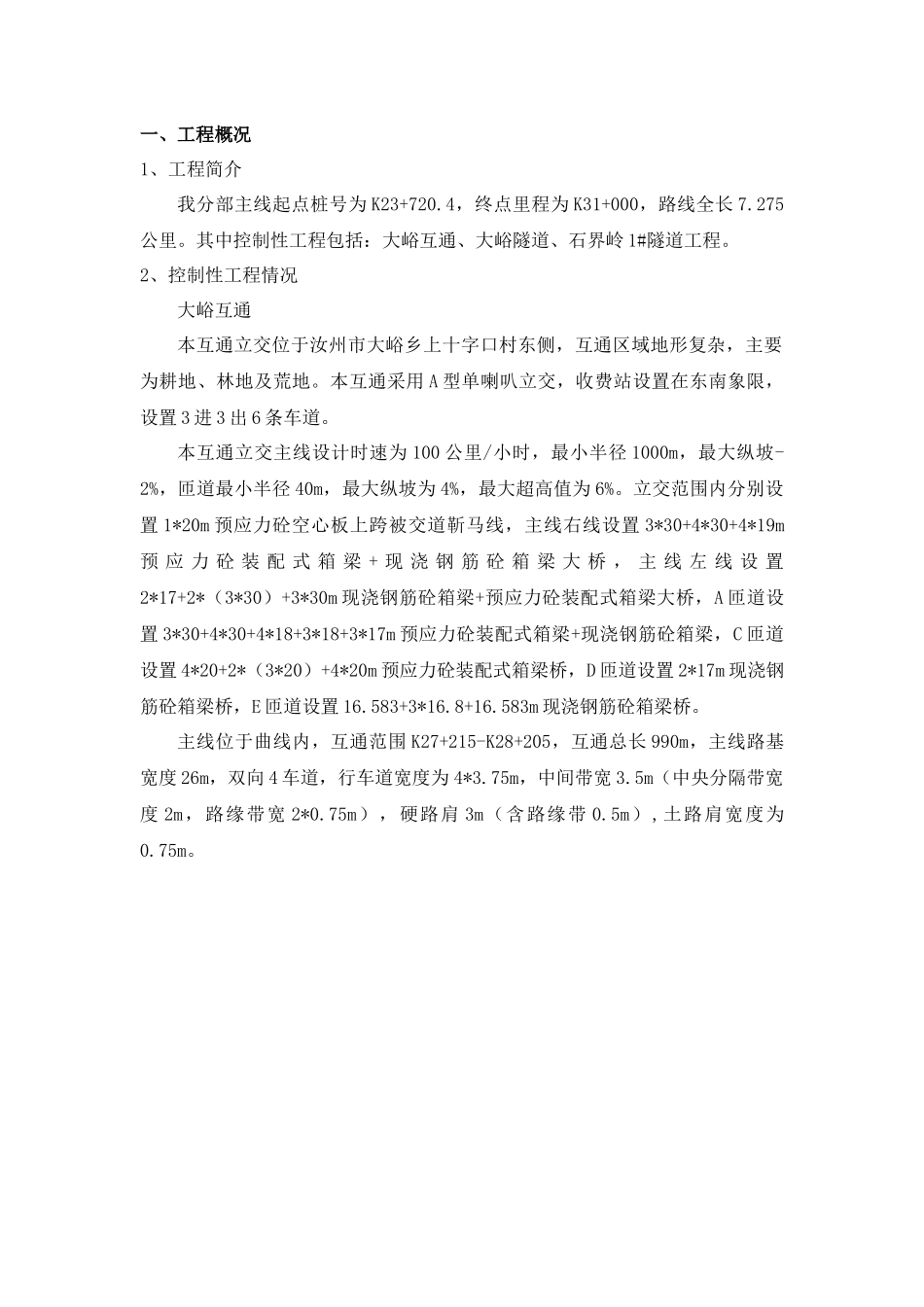

4-K31+000）控制性工程施工组织计划方案中交一公局华祥公司登汝高速四分部二零一三年十一月二十日控制性工程施工组织计划方案一、工程概况1、工程简介我分部主线起点桩号为K23+720
4，终点里程为K31+000，路线全长7
其中控制性工程包括：大峪互通、大峪隧道、石界岭1#隧道工程
2、控制性工程情况大峪互通本互通立交位于汝州市大峪乡上十字口村东侧，互通区域地形复杂，主要为耕地、林地及荒地
本互通采用A型单喇叭立交，收费站设置在东南象限，设置3进3出6条车道
本互通立交主线设计时速为100公里/小时，最小半径1000m，最大纵坡-2%，匝道最小半径40m，最大纵坡为4%，最大超高值为6%
立交范围内分别设置1*20m预应力砼空心板上跨被交道靳马线，主线右线设置3*30+4*30+4*19m预应力砼装配式箱梁+现浇钢筋砼箱梁大桥，主线左线设置2*17+2*（3*30）+3*30m现浇钢筋砼箱梁+预应力砼装配式箱梁大桥，A匝道设置3*30+4*30+4*18+3*18+3*17m预应力砼装配式箱梁+现浇钢筋砼箱梁，C匝道设置4*20+2*（3*20）+4*20m预应力砼装配式箱梁桥，D匝道设置2*17m现浇钢筋砼箱梁桥，E匝道设置16
583+3*16
583m现浇钢筋砼箱梁桥
主线位于曲线内，互通范围K27+215-K28+205，互通总长990m，主线路基宽度26m，双向4车道，行车道宽度为4*3
75m，中间带宽3
5m（中央分隔带宽度2m，路缘带宽2*0
75m），硬路肩3m（含路缘带0
5m）,土路肩宽度为0

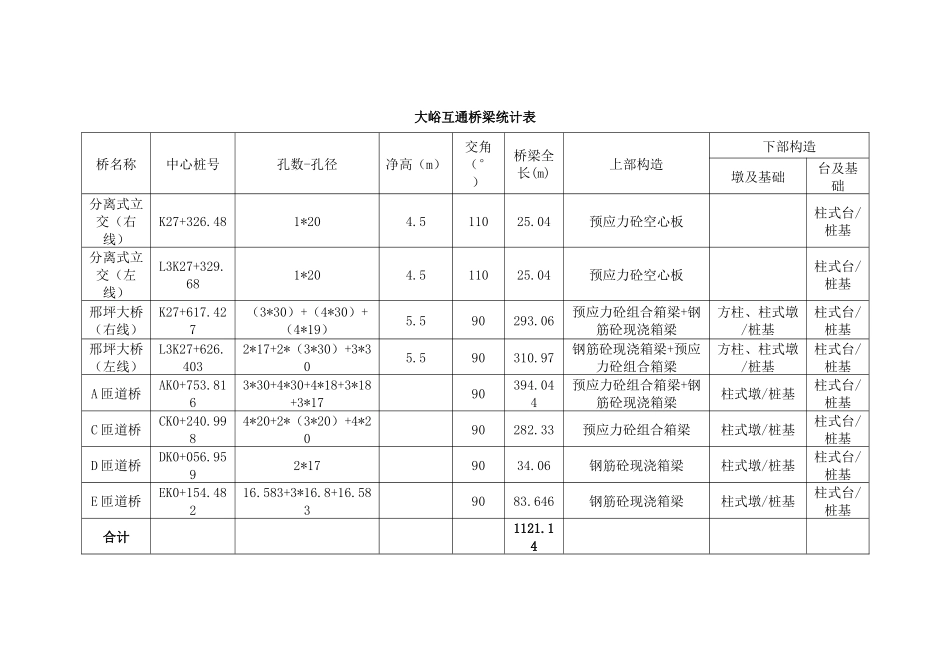

大峪互通桥梁统计表桥名称中心桩号孔数-孔径净高（m）交角（°）桥梁全长(m)上部构造下部构造墩及基础台及基础分离式立交（右线）K27+326
481*204
511025
