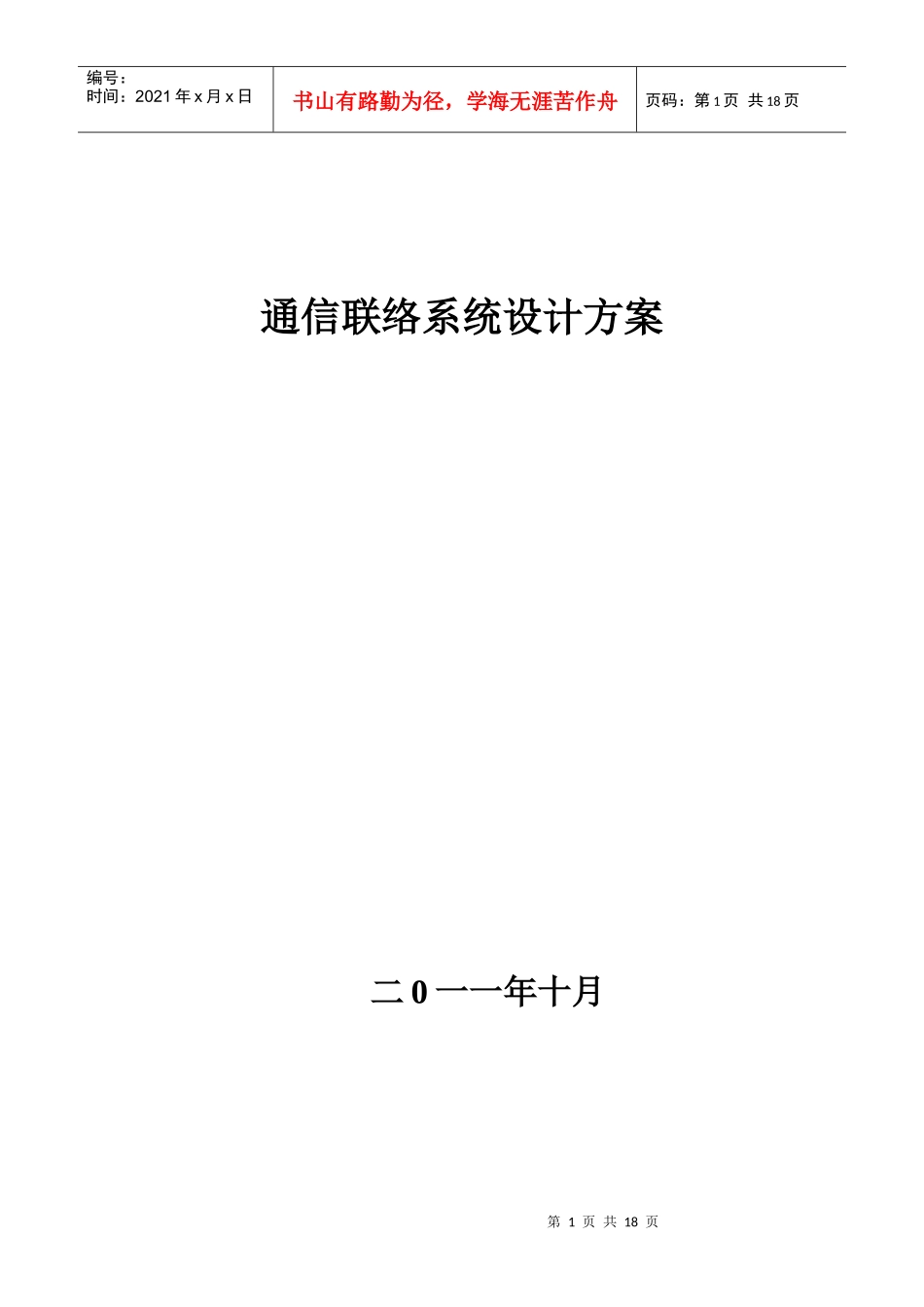

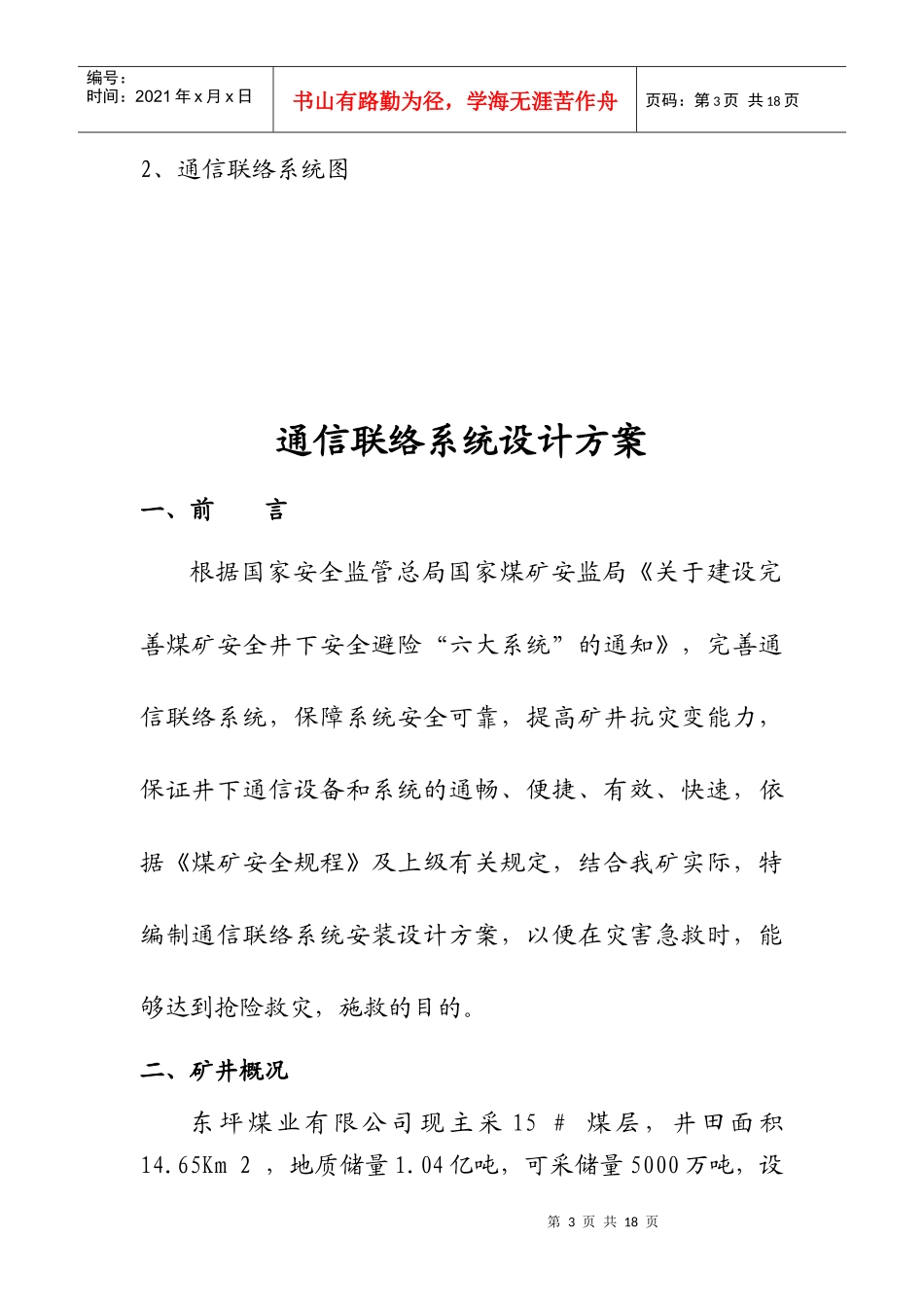

第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共18页通信联络系统设计方案二0一一年十月第2页共18页第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共18页目录一、前言……………………………………………………1二、矿井概况…………………………………………………1三、通信联络系统编制依据…………………………………1四、通信电话安装要求………………………………………2五、通信联络系统简介………………………………………2六、通信设备安装位置要求…………………………………3七、通信线路安装要求………………………………………4八、技术管理要求……………………………………………5九、通信联络系统安装标准…………………………………6十、使用、维护与管理………………………………………7十一、通信联络系统管理制度………………………………8十二、通信联络系统管理机构职责…………………………12十三、附件………………………………………………131、通信联络系统验收报告第3页共18页第2页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共18页2、通信联络系统图通信联络系统设计方案一、前言根据国家安全监管总局国家煤矿安监局《关于建设完善煤矿安全井下安全避险“六大系统”的通知》,完善通信联络系统,保障系统安全可靠,提高矿井抗灾变能力,保证井下通信设备和系统的通畅、便捷、有效、快速,依据《煤矿安全规程》及上级有关规定,结合我矿实际,特编制通信联络系统安装设计方案,以便在灾害急救时,能够达到抢险救灾,施救的目的。二、矿井概况东坪煤业有限公司现主采15#煤层,井田面积14.65Km2,地质储量1.04亿吨,可采储量5000万吨,设第4页共18页第3页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共18页计生产能力120万吨/年。该矿井由主井、副井、风井三支斜井组成,井田开拓方式为斜井单水平开拓;通风系统为中央分列式,通风方式为机械负压抽出式;采煤方法为倾斜长壁式轻型液压支架放顶煤综采工艺,全部垮落法管理顶板,综掘机开拓、准备巷道;提升运输系统设备采用带式输送机;双电源双回路供电,供电系统为6KV高压入井。三、通信联络系统编制依据1.《国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》(安监总煤装[2010]146号)2.《《煤矿安全规程》2011年版;(第444条、第459条、第467条、第469条、第478条、第481条)。3.MT401-1995煤矿生产调度通信系统通用技术条件4、煤矿井下安全避险“六大系统”建设完善基本要求及检查验收暂行办法。四、电话安装要求(1)矿井通信联络系统必须保证矿内各部门及井上、下通信畅通。(2)生产调度通信系统主机能与矿行政通讯,同时具备强拆、强插功能和紧急呼叫功能,并符合《煤矿生产调度通信系统通用技术条件》(MT401-1995)。(3)矿井通信联络系统的电气设备和电缆等必须符合《煤矿安全规程》第444条、第467条要求;井下防爆型的第5页共18页第4页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共18页通信、信号和控制等装置,应优先采用本质安全型。(4)通信系统应有备用电源,与主电源能实现自动切换,备用电源的容量保证系统连续运行不少于2小时。五、通信联络系统简介:1、我公司通讯网络系统由地面有线系统、井下有线系统、组成。该系统通过数字中继交互对接而成,实现了互联。a、井下通讯联络系统采用双回路通讯系统,一路运行,一路热备用。该通讯系统包括:JSY2000-08型数字程控调度机触摸屏调度台一套和HJD-2000数字集团电话交换机一套。JSY2000-08型数字程控调度机触摸屏调度台可容纳有线终端200部;具有会议群呼、催挂、拆线、强插、分组、录音等功能。HJD-2000数字集团电话交换机该系统可容纳有线终端200部,热备200部可实现故障时自动切换。井下安装生产电话56部,安装位置为:副井绞车房、井底车场、变电所、水泵房、压风机房、各皮带装载点、移动变电站、巷道分支处、采掘工作面(掘进工作...
