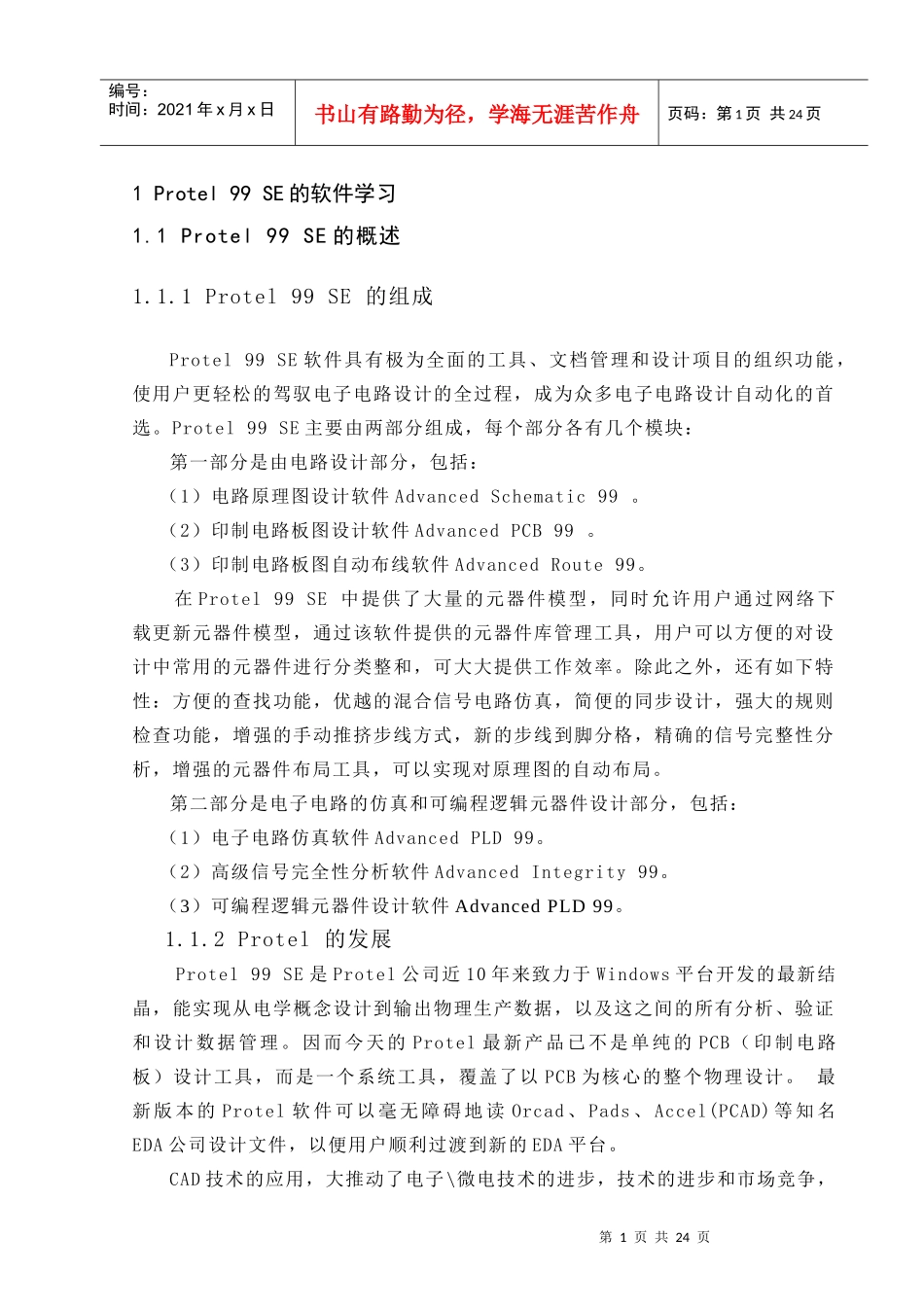

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页1Protel99SE的软件学习1.1Protel99SE的概述1.1.1Protel99SE的组成Protel99SE软件具有极为全面的工具、文档管理和设计项目的组织功能，使用户更轻松的驾驭电子电路设计的全过程，成为众多电子电路设计自动化的首选。Protel99SE主要由两部分组成，每个部分各有几个模块：第一部分是由电路设计部分，包括：（1）电路原理图设计软件AdvancedSchematic99。（2）印制电路板图设计软件AdvancedPCB99。（3）印制电路板图自动布线软件AdvancedRoute99。在Protel99SE中提供了大量的元器件模型，同时允许用户通过网络下载更新元器件模型，通过该软件提供的元器件库管理工具，用户可以方便的对设计中常用的元器件进行分类整和，可大大提供工作效率。除此之外，还有如下特性：方便的查找功能，优越的混合信号电路仿真，简便的同步设计，强大的规则检查功能，增强的手动推挤步线方式，新的步线到脚分格，精确的信号完整性分析，增强的元器件布局工具，可以实现对原理图的自动布局。第二部分是电子电路的仿真和可编程逻辑元器件设计部分，包括：（1）电子电路仿真软件AdvancedPLD99。（2）高级信号完全性分析软件AdvancedIntegrity99。（3）可编程逻辑元器件设计软件AdvancedPLD99。1.1.2Protel的发展Protel99SE是Protel公司近10年来致力于Windows平台开发的最新结晶，能实现从电学概念设计到输出物理生产数据，以及这之间的所有分析、验证和设计数据管理。因而今天的Protel最新产品已不是单纯的PCB（印制电路板）设计工具，而是一个系统工具，覆盖了以PCB为核心的整个物理设计。最新版本的Protel软件可以毫无障碍地读Orcad、Pads、Accel(PCAD)等知名EDA公司设计文件，以便用户顺利过渡到新的EDA平台。CAD技术的应用，大推动了电子\微电技术的进步，技术的进步和市场竞争，第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页又导致CAD技术的不断完善，构成了计算机应用技术的一个重要分支：包括时间辅助工程(ComputerAidedEngineering，CAE)、计算机辅助制造(ComputerAidedManufacturing，CAM)、计算机辅助测试(ComputerAidedTest，CAD)、计算机辅助质量保障(ComputerQualityAssuranee，CAQ)。这些技术相互交叉，密不可分，因此，有人CAD的复数形式把它们统称CADS，在CAD之前冠以电子(Electronic)的英文字头，用ECAD表示电子领域CAD系统。尽管ECAD技术的应用获得了巨大成绩，但并没有把人从繁重的设计工作中彻底解放出来。在设计工作中，始终是人和计算机协同工作，人是设计工作的主体，计算机是辅助人工作的工具。由人确定设计要求，进行总体设计，提出很具体的方案，计算机接受“人”给的设计信息后，靠高存储量的记忆能力和高速运算，对设计方案进行模拟、检验、数据处理。整个设计过程中，计算机完成某些设计步骤的自动化程度还不高，各设计环节间的衔接不够通畅，设计资源的利用还不够充分，出现错误或设计不理想时，要由人进行大量、繁琐的修改。也就是说，人的积极因素和智慧因素未得到更充分的发挥。Protel99SE中提供了两种文件管理方式，一种是标准的WindowsFilesystem方式，该方式该文件分散组织在用户指定的文件夹中，另外一中方式就是采用综合数据库来管理文件，所有与设计有关的文件，如文本文件，原理图文件，PCB文件，输出文件等，均以数据库的形式集中组织在一起，可以实现高度有效，快捷的管理。使用项目组促进设计协作项目组的所有成员可同时访问同一个设计数据库的信息，确保整个设计组的工作协调配合，可大大提高设计效率，同时通过设定权限保证文件系统的安全。Protel99SE适应电子技术的发展，是目前电子CAD领域应用最为广泛的辅助设计软件之一。Protel99SE主要应用于电子电路原理图的设计、电路板的设计和绘制以及电子电路逻辑分析和仿真等，他具有丰富多样的编辑功能、强大便捷的自动化设计能力、完善有效的检测工具、灵活有序的设计管理手段，它为用户提供了极其丰富的原理图元器件苦、PCB元器件库以及出色的在线库编辑和库管理，良好...
