长治市北一环东段中压燃气输配工程VIP免费

长治市北一环东段中压燃气输配工程_第1页
1/151
长治市北一环东段中压燃气输配工程_第2页
2/151
长治市北一环东段中压燃气输配工程_第3页
3/151

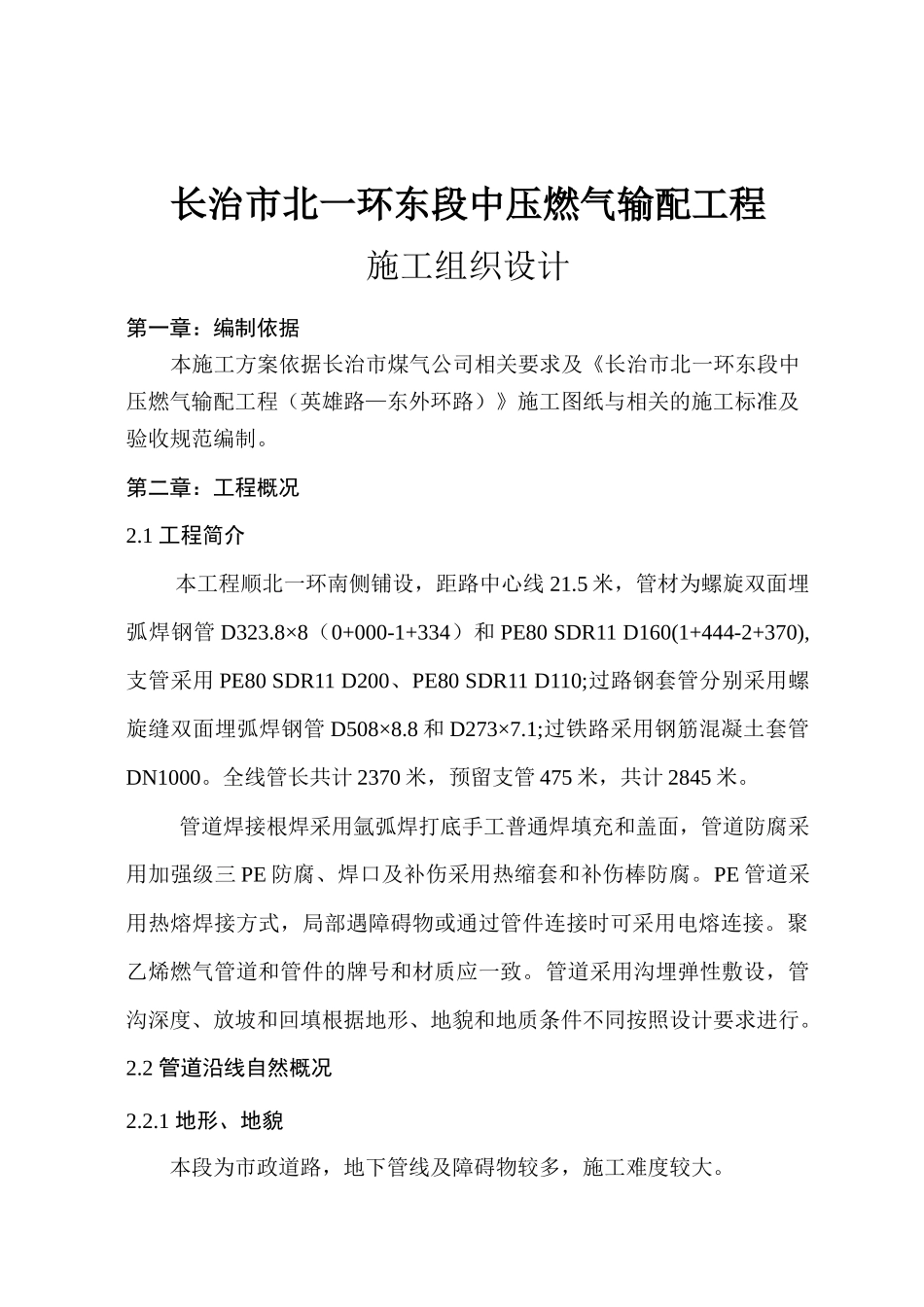

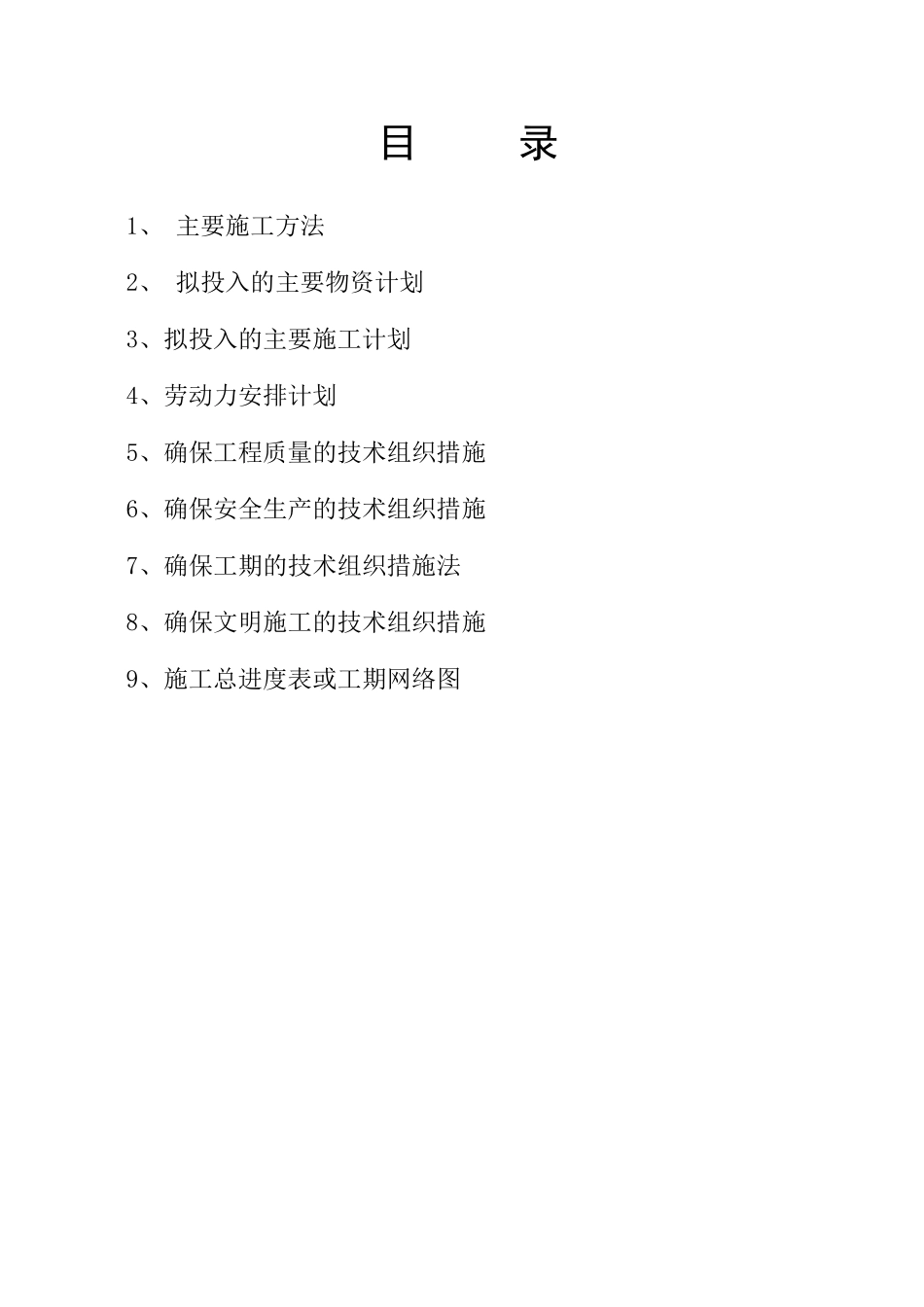

长治市北一环东段中压燃气输配工程(英雄路-东外环路)施工组织设计濮阳市华通建设有限公司二○一二年九月二十日目录1、主要施工方法2、拟投入的主要物资计划3、拟投入的主要施工计划4、劳动力安排计划5、确保工程质量的技术组织措施6、确保安全生产的技术组织措施7、确保工期的技术组织措施法8、确保文明施工的技术组织措施9、施工总进度表或工期网络图长治市北一环东段中压燃气输配工程施工组织设计第一章:编制依据本施工方案依据长治市煤气公司相关要求及《长治市北一环东段中压燃气输配工程(英雄路—东外环路)》施工图纸与相关的施工标准及验收规范编制。第二章:工程概况2.1工程简介本工程顺北一环南侧铺设,距路中心线21.5米,管材为螺旋双面埋弧焊钢管D323.8×8(0+000-1+334)和PE80SDR11D160(1+444-2+370),支管采用PE80SDR11D200、PE80SDR11D110;过路钢套管分别采用螺旋缝双面埋弧焊钢管D508×8.8和D273×7.1;过铁路采用钢筋混凝土套管DN1000。全线管长共计2370米,预留支管475米,共计2845米。管道焊接根焊采用氩弧焊打底手工普通焊填充和盖面,管道防腐采用加强级三PE防腐、焊口及补伤采用热缩套和补伤棒防腐。PE管道采用热熔焊接方式,局部遇障碍物或通过管件连接时可采用电熔连接。聚乙烯燃气管道和管件的牌号和材质应一致。管道采用沟埋弹性敷设,管沟深度、放坡和回填根据地形、地貌和地质条件不同按照设计要求进行。2.2管道沿线自然概况2.2.1地形、地貌本段为市政道路,地下管线及障碍物较多,施工难度较大。2.2.2交通情况因管线所经地区大部分在市政道路便道上,管道配合道路施工,给施工和管理带来很多问题的同时,部分地段造成了交叉施工和工程穿越地下障碍较多。2.3主要工程量主要工程量汇总表2.4主要设备、材料和特殊材料情况序号名称及规格单位数量方式备注一线路部分1直管段组装焊接m1334氩电联焊323.8×82聚乙烯PE80SDR11D160m930热熔二穿越1穿越地下障碍次n2穿越道路次53.1.1项目组织3.1.2项目组织机构为了能优质、高效、安全、按期完成工程施工任务,特成立长治市北一环西段中压燃气输配工程项目部项目组织结构图项目经理总工项目副经理施工管理材料管理安全管理安全管理计划管理技术管理管线特性管道类级别重点施工要求管线规格管道材质输送介质设计压力MPa适用温度焊接方法无损探伤方法比例合格级别执行标准D323.8×8Q235B天然气0.4常温B氩普弧通焊焊Χ射线15%**Expressionisfaulty**GB50236-2011D160PE80SDR11D160天然气0.4常温热熔外观100%CJJ63-20083.2部门职责3.2.1项目经理部对整个工程的质量、安全、进度、环保等方面负全责,对工程施工进行总体协调管理,负责对业主、监理、地方政府等部门的联系工作。3.2.2项目经理⑴全面负责组织工程的实施,对工程的质量、进度和HSE负领导责任。⑵组织编制项目施工实施计划,确保按期完工。⑶组织制定项目经济责任制及其它制度,并确保其实施。⑷组织调动各施工单位的人员、设备,解决施工中的重大问题。⑸组织协调和业主、监理、地方及其它施工单位的关系。3.2.3项目副经理⑴负责项目施工组织与现场管理。⑵参与项目重大问题的讨论与决策。⑶组织各项施工准备工作。⑷按项目实施计划组织现场施工,组织解决现场施工问题。⑸组织协调各部施工,合理调配施工力量,组织平衡、调整施工计划。施工管理材料管理安全管理安全管理计划管理技术管理⑹参与组织竣工检查、验收,组织编制保投产计划,并组织实施。3.2.4项目总工程师⑴负责项目技术和质量管理,对重大技术质量问题的解决进行决策。⑵负责项目的培训工作。⑶组织实施新技术、新材料、新工艺的推广应用。⑷参与项目重大问题的讨论与决策。3.2.5生产技术组⑴参与组织有关施工准备工作。⑵组织内部图纸会审和技术交底,编制施工组织设计和施工技术方案、措施。⑶检查和监督技术规范、标准的执行。⑷按公司制度进行技术管理,并检查所属施工单位的执行情况。⑸办理设计变更,处理现场技术问题,参与质量事故的分析与处理。⑹负责竣工资料的整理、汇编。⑺参与竣工验收。⑻参与组织工程的实施及施工计划的调整。⑼参与组织人员和设备的调迁及现场调动。⑽...
