集成电路数字电子钟系统的设计VIP免费

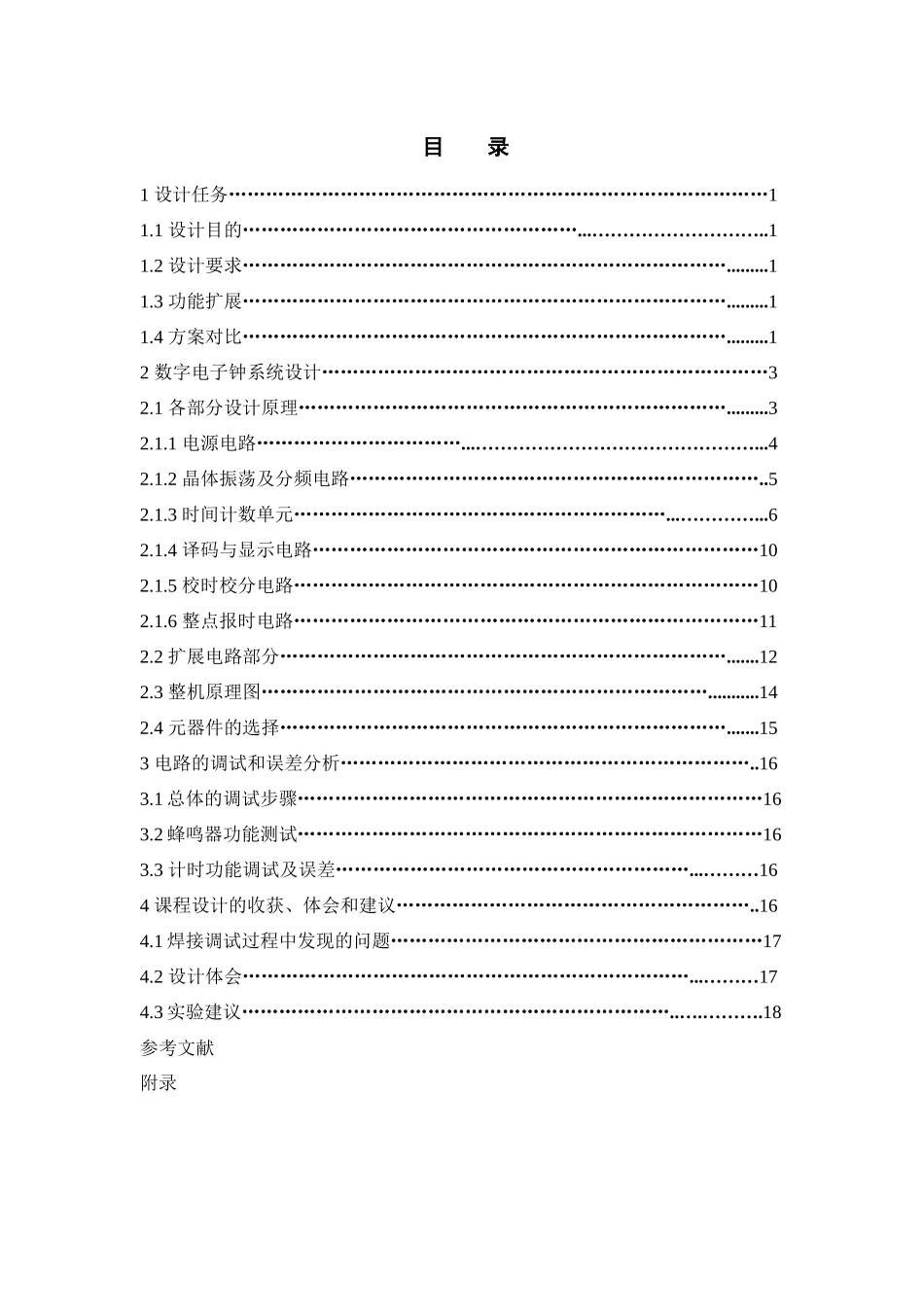

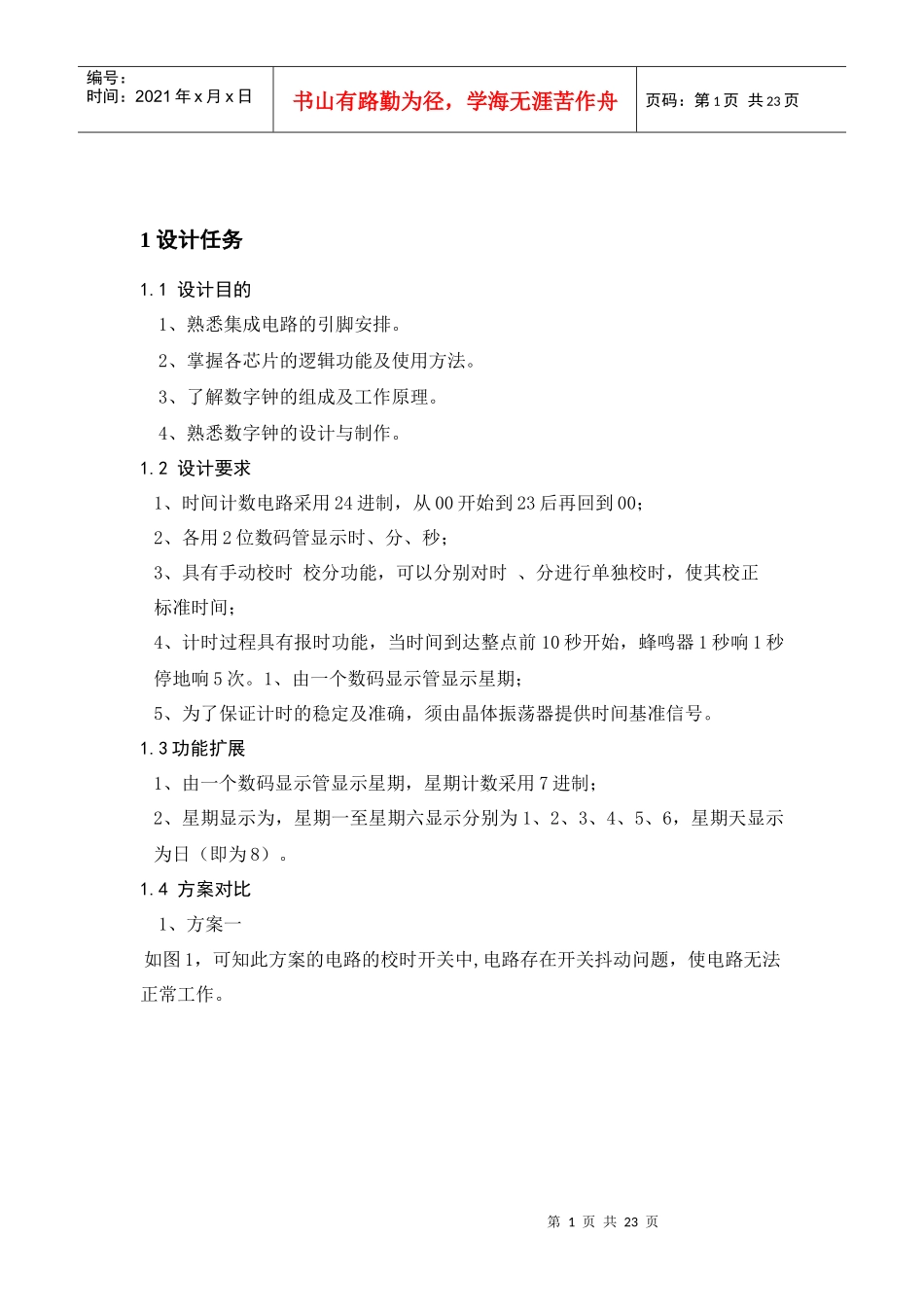

目录1设计任务……………………………………………………………………………11.1设计目的………………………………………………...………………………..11.2设计要求…………………………………………………………………….........11.3功能扩展…………………………………………………………………….........11.4方案对比…………………………………………………………………….........12数字电子钟系统设计………………………………………………………………32.1各部分设计原理…………………………………………………………….........32.1.1电源电路……………………………...………………………………………...42.1.2晶体振荡及分频电路…………………………………………………………..52.1.3时间计数单元……………………………………………………...…………...62.1.4译码与显示电路………………………………………………………………102.1.5校时校分电路…………………………………………………………………102.1.6整点报时电路…………………………………………………………………112.2扩展电路部分……………………………………………………………….......122.3整机原理图………………………………………………………………...........142.4元器件的选择……………………………………………………………….......153电路的调试和误差分析…………………………………………………………..163.1总体的调试步骤…………………………………………………………………163.2蜂鸣器功能测试…………………………………………………………………163.3计时功能调试及误差…………………………………………………...………164课程设计的收获、体会和建议…………………………………………………..164.1焊接调试过程中发现的问题……………………………………………………174.2设计体会………………………………………………………………...………174.3实验建议……………………………………………………………..….……….18参考文献附录第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页1设计任务1.1设计目的1、熟悉集成电路的引脚安排。2、掌握各芯片的逻辑功能及使用方法。3、了解数字钟的组成及工作原理。4、熟悉数字钟的设计与制作。1.2设计要求1、时间计数电路采用24进制，从00开始到23后再回到00；2、各用2位数码管显示时、分、秒；3、具有手动校时校分功能，可以分别对时、分进行单独校时，使其校正标准时间；4、计时过程具有报时功能，当时间到达整点前10秒开始，蜂鸣器1秒响1秒停地响5次。1、由一个数码显示管显示星期；5、为了保证计时的稳定及准确，须由晶体振荡器提供时间基准信号。1.3功能扩展1、由一个数码显示管显示星期，星期计数采用7进制；2、星期显示为，星期一至星期六显示分别为1、2、3、4、5、6，星期天显示为日（即为8）。1.4方案对比1、方案一如图1，可知此方案的电路的校时开关中,电路存在开关抖动问题，使电路无法正常工作。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页图1方案一2、方案二如图2，此方案加采用基本RS触发器构成开关消除抖动电路。第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页图2方案二总结：由于方案二很好的解决了开关抖动的现象，选用方案二2数字电子钟系统的设计2.1各部分设计原理数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ时间信号必须做到准确稳定。通常使用石英晶体振荡器第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页电路构成数字钟。如下图3所示为数字钟的一般构成框图它由石英晶体振荡器、分频电路、计数器、译码显示器和较时电路组成。数字钟是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装...
