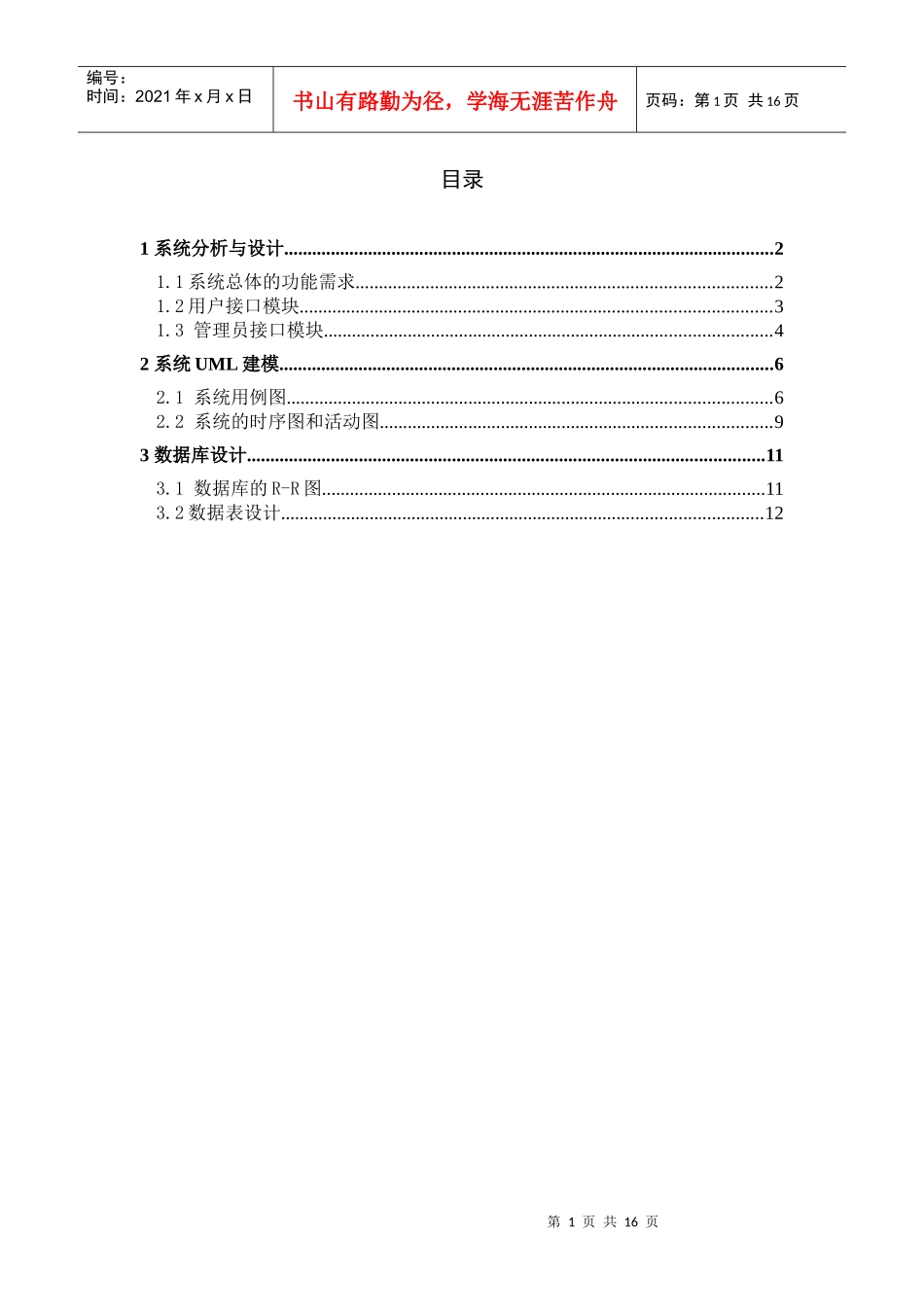

网网虫商城设计第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页目录1系统分析与设计.........................................................................................................21.1系统总体的功能需求.........................................................................................21.2用户接口模块.....................................................................................................31.3管理员接口模块................................................................................................42系统UML建模..........................................................................................................62.1系统用例图........................................................................................................62.2系统的时序图和活动图....................................................................................93数据库设计...............................................................................................................113.1数据库的R-R图...............................................................................................113.2数据表设计.......................................................................................................12第2页共16页第1页共16页网网虫商城用户接口模块管理员接口模块数据服务模块图1系统总体功能需求图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页1系统分析与设计1.1系统总体的功能需求网网虫商城是个复杂的电子商务系统，它必须提供接口以供用户登陆并从中选购喜爱的商品，同时还提供系统的管理接口以供管理员和一般网站工作者处理客户订单并维护网站正常运行。系统的总体功能框架如图1所示：（1）用户接口模块。用户接口是网站用户使用商城系统的服务入口，所有在线用户都通过浏览器登陆网站，并进行一系列的查询，订购等操作。用户接口模块包括用户信息维护、商品查询、订购商品和订单维护4个部分。用户登陆后，用户的ID将会被保存在服务器的缓存（session）中，用户在系统中所做的操作都将被系统存储到数据库中，以供商家进行销售情况和销售走势分析。（2）管理员接口模块。这是系统提供给网站维护管理人员的接口。管理员接口模块包括商品信息维护、内部员工信息维护、订单处理、销售情况查询和报表维护5部分。网站的一般工作人员通常只有订单处理的权限，他们获得用户提交的订单，并根据库存情况来确定发货或者推迟发货。网站管理员具有最高级的权限，可以处理客户的订单，可以浏览网站商品的销售情况，及时做出经营调整战略，降低经营风险。（3）数据服务模块。数据服务模块是系统正常运行的基础，它包括客户的查询订单的保存，网站工作人员的订单处理；销售情况的查询分析。第3页共16页第2页共16页用户接口模块用户信息维护商品查询订购商品订购维护输入商品的查询条件到数据库中查询相应信息提供符合条件的商品列表图2用户接口模块图3商品查询功能编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页1.2用户接口模块用户接口模块包括下图2所示的几个方面。（1）用户信息维护。每个想在该系统中购物的用户都必须先注册，注册时的用户名是用户的唯一标识。系统可以接受客户的个人信息，比如购物方面的喜好，经济能力等等。系统的后台程序会自动记录每个用户在登陆网站后进行的所有操作，包括查询和订购信息，这种信息对于系统管理员是珍贵的数据，系统会根据用户的查询记录判断该用户的喜好及用户的经济情况。（2）商品查询。商品查询模块可以根据商品的名称、种类、价格、厂家等条件进行组合查询，在商品查询结果列表中，用户可以进一步查看详细信息。商品查询功能如上图3所示。当用户已经登陆时。（3）订购商品。客户在根据查询后得到相应的商品列表后，可以选择...
