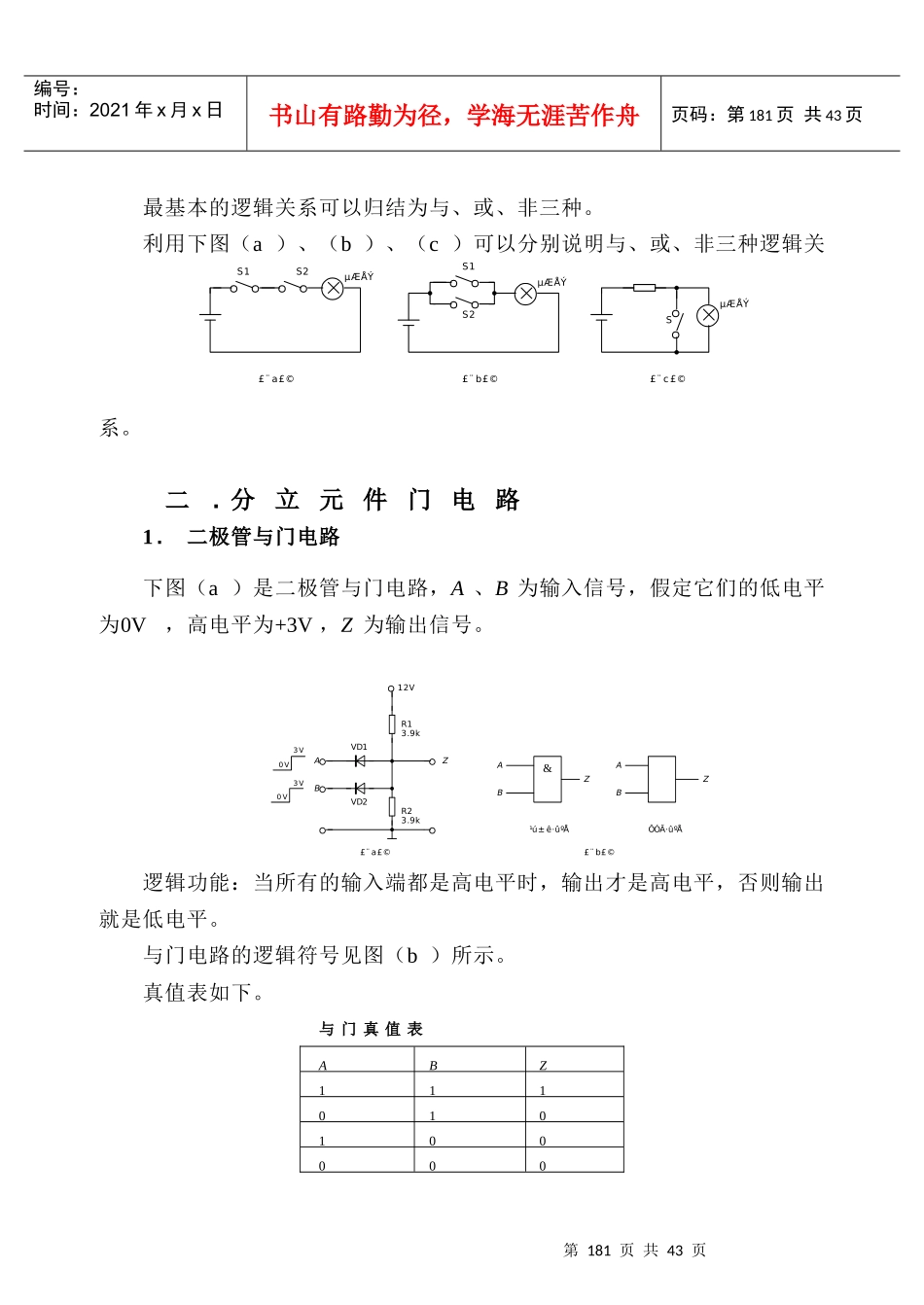

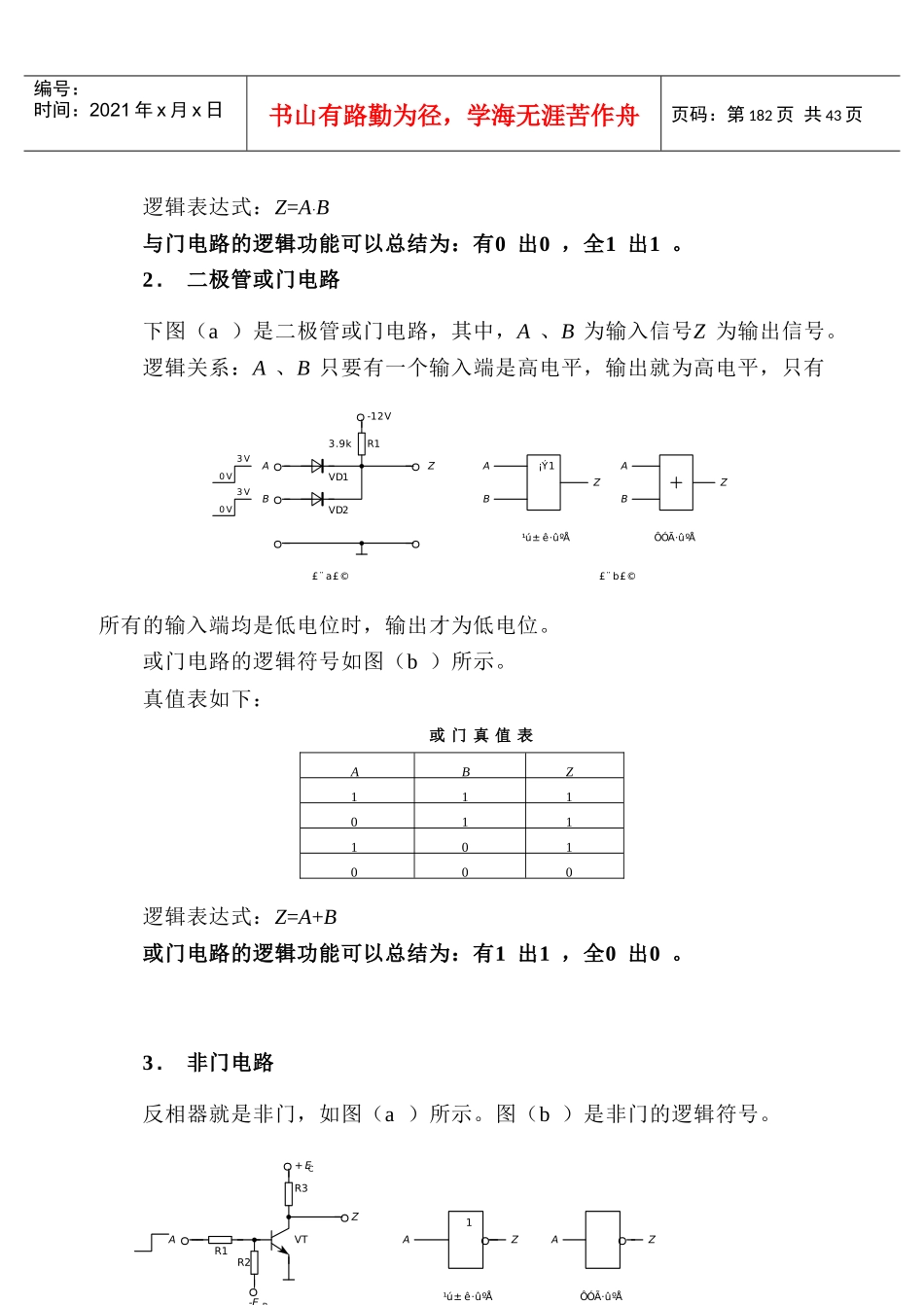

第180页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第180页共43页第9章数字电路知识【学习要点】：本章先后讲述门电路、逻辑代数、组合逻辑电路、时序逻辑电路、A/D变换器及D/A变换器的基本知识。要求读者熟悉各种门电路的逻辑符号及逻辑关系；正确把握逻辑代数的含义及化简方法；掌握组合逻辑电路的分析和设计过程；在此基础上，再逐步理解时序逻辑电路的工作过程及分析方法。本章难度较大，且又十分重要。学习本章时，应转变思维方式，不能用模拟电路的分析方法来分析数字电路，也不能一味地使用波形分析法来分析数字电路。在分析组合逻辑电路时，应以逻辑代数为工具，自始至终将真值表、逻辑函数及逻辑图结合在一起。在分析时序逻辑电路时，应充分认识电路的结构及电路的状态，再借助状态分析来达到理解电路功能的目的。9.1基本门电路9.2逻辑代数9.3组合逻辑电路9.4时序逻辑电路9.5A/D变换与D/A变换器9.1基本门电路一.概述第181页共43页第180页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第181页共43页最基本的逻辑关系可以归结为与、或、非三种。利用下图（a）、（b）、（c）可以分别说明与、或、非三种逻辑关系。二.分立元件门电路1.二极管与门电路下图（a）是二极管与门电路，A、B为输入信号，假定它们的低电平为0V，高电平为+3V，Z为输出信号。逻辑功能：当所有的输入端都是高电平时，输出才是高电平，否则输出就是低电平。与门电路的逻辑符号见图（b）所示。真值表如下。与门真值表ABZ111010100000S1S1S2S2µÆÅݵÆÅÝ£¨a£©£¨b£©SµÆÅÝ£¨c£©12VR1R2ABZ3.9k3.9k0V3V0V3V&ABZ£¨a£©£¨b£©VD1VD2¹ú±ê·ûºÅÔ­Ó÷ûºÅABZ第182页共43页第181页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第182页共43页逻辑表达式：Z=A·B与门电路的逻辑功能可以总结为：有0出0，全1出1。2.二极管或门电路下图（a）是二极管或门电路，其中，A、B为输入信号Z为输出信号。逻辑关系：A、B只要有一个输入端是高电平，输出就为高电平，只有所有的输入端均是低电位时，输出才为低电位。或门电路的逻辑符号如图（b）所示。真值表如下：或门真值表ABZ111011101000逻辑表达式：Z=A+B或门电路的逻辑功能可以总结为：有1出1，全0出0。3.非门电路反相器就是非门，如图（a）所示。图（b）是非门的逻辑符号。R1-12V3.9kABVD1VD2Z0V3V0V3V¡Ý1¹ú±ê·ûºÅÔ­Ó÷ûºÅ£¨a£©£¨b£©ABABZZ¹ú±ê·ûºÅÔ­Ó÷ûºÅ£¨a£©£¨b£©R1R2R3VTAZ-E+ECBAZ1AZ第183页共43页第182页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第183页共43页逻辑关系：输入高电平时，输出为低电平；反之，输入低电平时，输出为高电平。逻辑表达式：Z=A（A头上的“-”号代表非）非门电路的逻辑功能可以总结为：入0出1，入1出0。4.与非门电路与非门电路（简称与非门）如图（a）所示，虚线左边是一个二极管与门电路，右边是非门电路，所以它实际上是由一级与门和一级非门串联而成的。与非门电路的逻辑符号如图（b）所示逻辑关系：只有当所有的输入端均为高电平时，输出才为低电平，只要输入端有一个或几个为低电平时，输出就为高电平。表9-6为与非门的真值表。逻辑表达式为：Z=A¿B与非门电路的逻辑功能可总结为：有0出1，全1出0。5.或非门电路或非门电路如图（a）所示，或非门电路是由一级或门电路和一级非门电路串联而成的。或非门电路的逻辑符号如图（b）所示。12VR0AB3.9k0V3V0V3V£¨a£©VD1VD2R1R2R3VTZ12V-12V&1ABZ&ABZ¹ú±ê·ûºÅÔ­Ó÷ûºÅ£¨b£©ABZABZ1101010101019-6­Óë·ÇÃÅÕæÖµ±í-12VR0AB3.9k0V3V0V3V£¨a£©VD1VD2R1R2R3VTZ12V-12V1ABZ¡Ý1ABZ¹ú±ê·ûºÅÔ­Ó÷ûºÅ£¨b£©¡Ý1ABZABZ110100010100±í9-7­»ò·ÇÃÅÕæÖµ±í第184页共43页第183页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第184页共43页逻辑关系：输入端只要有一个或几个为高电平时，输出就为低电平...
