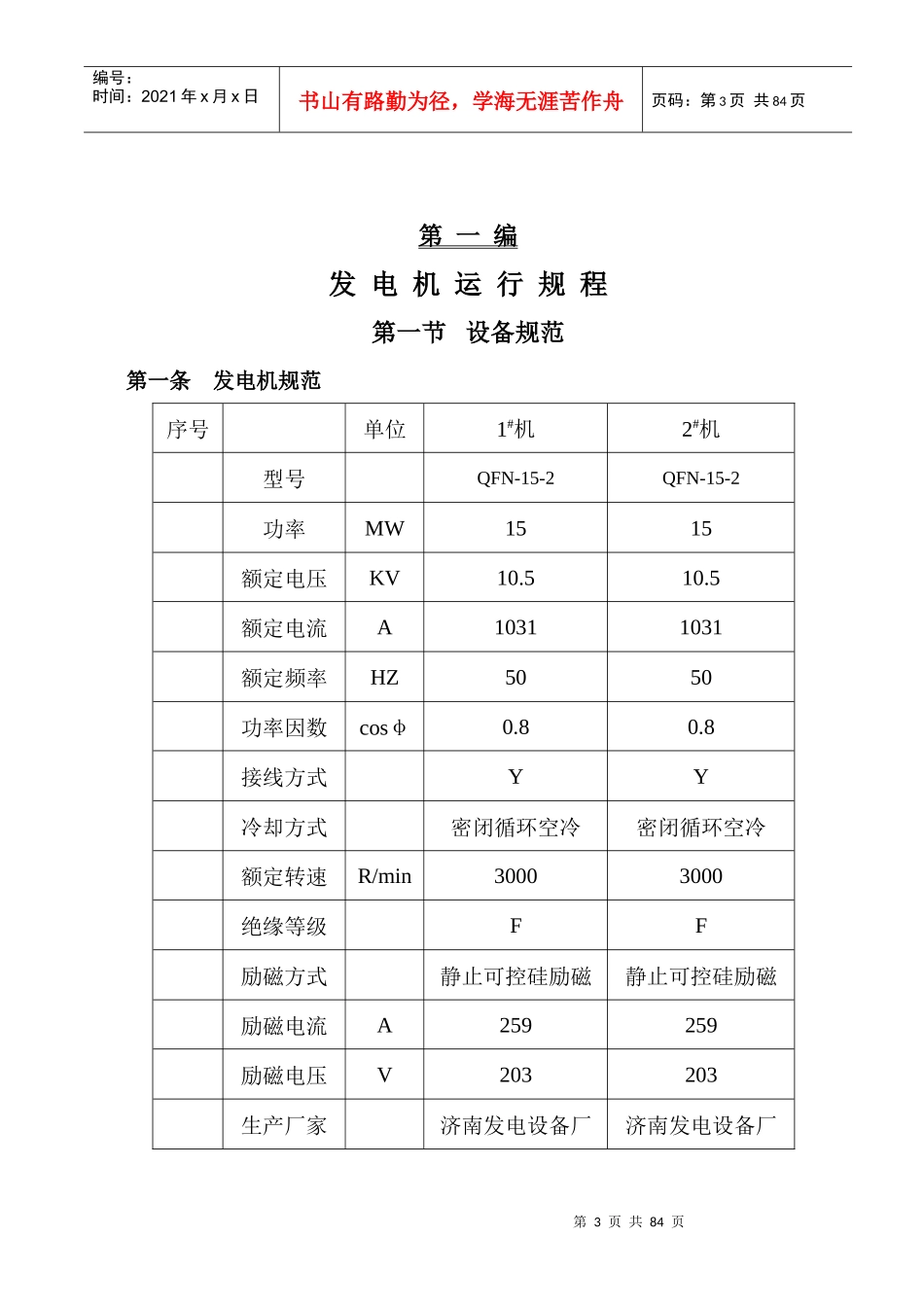

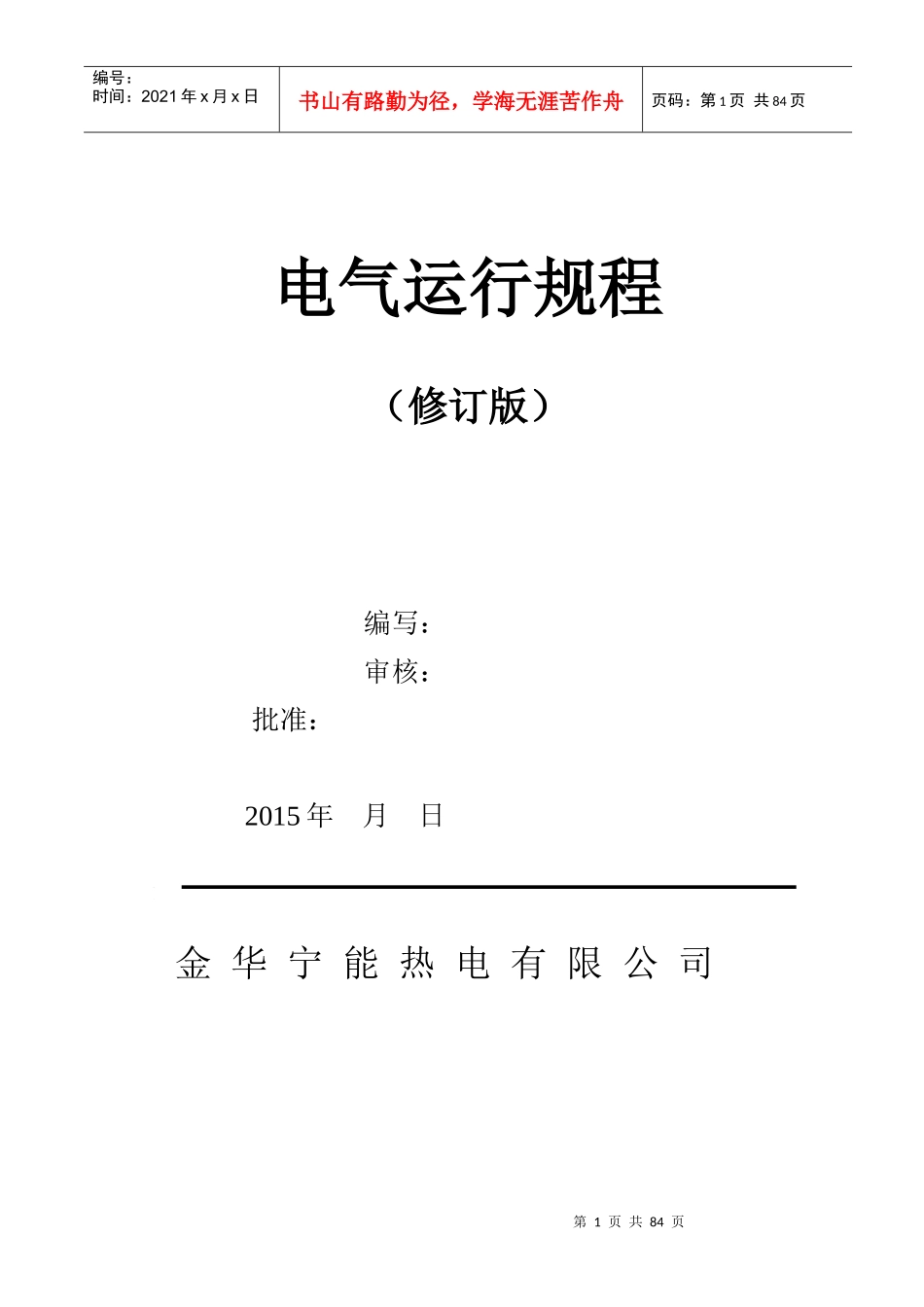

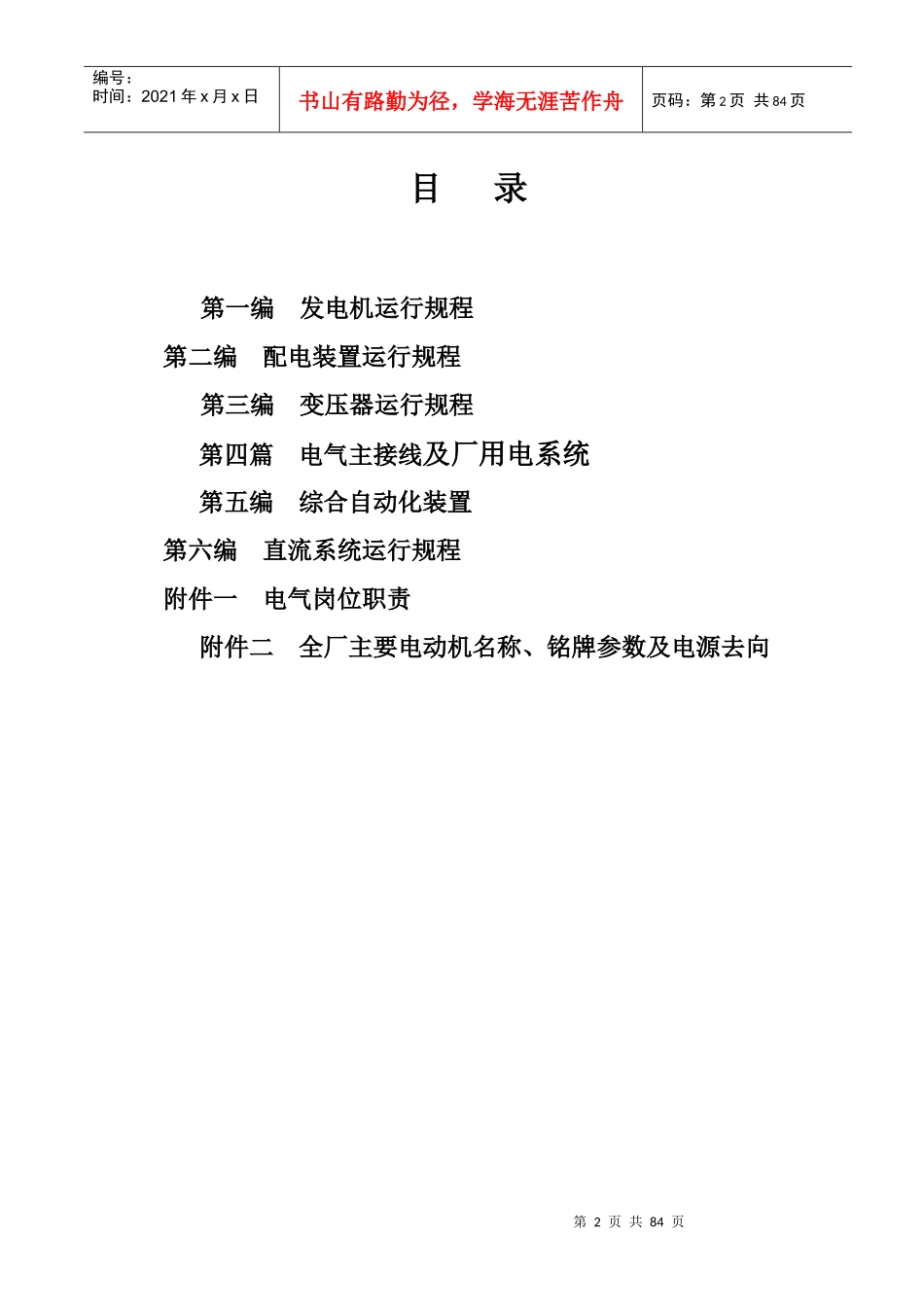

第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共84页电气运行规程（修订版）编写：审核：批准：2015年月日金华宁能热电有限公司第2页共84页第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共84页目录第一编发电机运行规程第二编配电装置运行规程第三编变压器运行规程第四篇电气主接线及厂用电系统第五编综合自动化装置第六编直流系统运行规程附件一电气岗位职责附件二全厂主要电动机名称、铭牌参数及电源去向第3页共84页第2页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共84页第一编发电机运行规程第一节设备规范第一条发电机规范序号单位1#机2#机型号QFN-15-2QFN-15-2功率MW1515额定电压KV10.510.5额定电流A10311031额定频率HZ5050功率因数cosφ0.80.8接线方式YY冷却方式密闭循环空冷密闭循环空冷额定转速R/min30003000绝缘等级FF励磁方式静止可控硅励磁静止可控硅励磁励磁电流A259259励磁电压V203203生产厂家济南发电设备厂济南发电设备厂第4页共84页第3页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共84页第二节运行参数的规定及要求第一条负荷规定：1、发电机、励磁系统可在铭牌标定的参数下长期连续运行；2、在正常运行情况下，机组不得超过负荷运行。第二条温度的规定：1、发电机各部最大允许温升发电机的主要部件温度测量方法冷却空气温度（℃）+40+30+25以下最大允许温升定子绕组电阻温度计+65℃+75℃+80℃转子绕组电阻法+90℃+100℃+105℃定子铁芯电阻温度计+65℃+75℃+80℃轴承出油温度计+65℃2、发电机冷却空气相对湿度不得超过60%，进风温度不得大于40℃，发电机冷却最低允许进气温度（空气）应以冷却器不凝结水珠为标准通常约在20℃左右。当进水温度不超过33℃时，冷却后的气体温度不超过40℃，如有显著升高，则说明冷却系统不正常或发电机内部损失有增加，应查明原因消除。第三条绝缘电阻的规定1、发电机定子线圈的绝缘电阻用2500V摇表测量，其值应不低于上次数值的1/3-1/5，其吸收比R60/R50≥1.3。测量时应将发电机的电压互第5页共84页第4页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共84页感器、隔离开关或一次侧熔断器拉开。2、转子线圈对地大于1MΩ（用500V摇表）。3、励磁回路大于1MΩ（500摇表）4、如测得绝缘电阻值不满足以上条件时，应采取措施，使其尽快恢复。5、测得的绝缘电阻值应登记在专用的绝缘登记本上。6、发电机在备用状态下，停机超过7天后，起动前应全部测量绝缘电阻。第四条电压的规定：1、发电机正常运行时，定子电压的变化应保持在额定值的±5%范围内，而功率因数为额定值时，其额定容量不变。在上述情况下发电机的出力可保持不变。2、定子电压最高不超过额定的110%，此时定子电流以发电机容量不超过额定值来控制。3、定子电压的最低值由系统稳定运行的要求确定，一般不低于额定值90%。4、发生系统电压过高或过低时，应了解原因，报告调度，及时调整。第五条发电机在运行中，滑环应无火花，应使用同一种型号的碳刷。第六条发电机在运行和备用中，所有的保护、自动装置、信号装置、仪表测量装置应完好，全部投入运行。第七条功率因数的规定1、发电机正常运行时，应保证其功率因数在0.8-0.9之间。2、特殊工况下，允许发电机功率因数在额定值到0.95范围内变动，但第6页共84页第5页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共84页不得超过0.95，此时无功负荷的接带以发电机转子电流不超过其额定的1.05倍控制。第八条不平衡负荷的规定发电机正常运行时，三相电流中任意两相差不得超过额定值的10%，且任何一相定子电流不得超过额定值。第九条事故过负荷的规定1、发电机正常工况下不得过负荷运行，若电力系统发生事故，为了维持电力系统的稳定运行和对重要设备的供电，则允许发电机在短时间内过负荷运行。但转子和定子绕组的温度不得超过其绝缘等级所允许的最高温度。发电机短时间过负荷倍数及允许时间定子电流倍数I/IN1.151.21.251.31.41.522.53﹥3...
