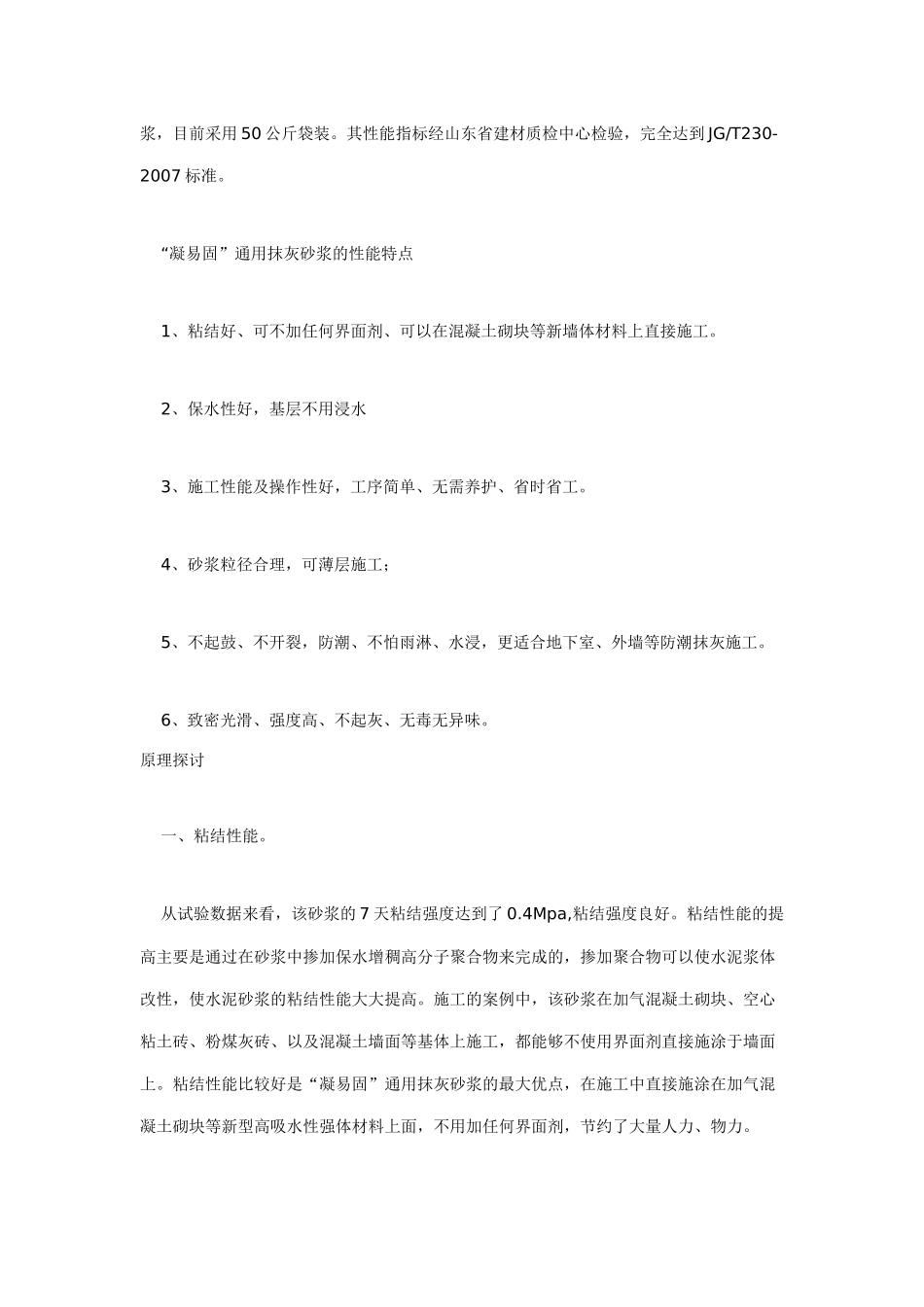

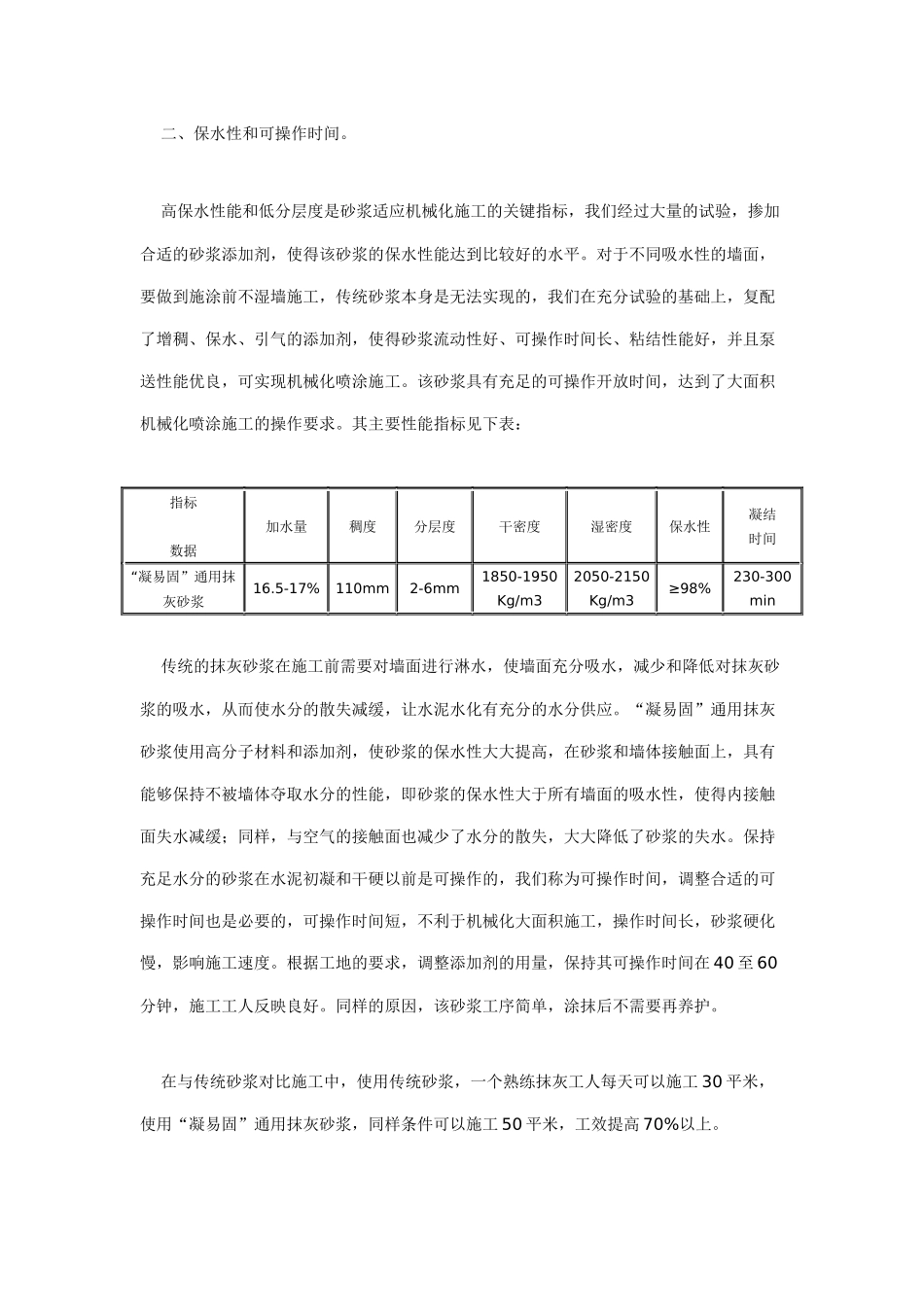

前言建筑物墙面粉刷层的开裂是影响建筑物质量的通病，近年来，随着建筑节能的发展和各种新型墙体材料的应用，特别是加气混凝土砌块等新型墙体材料的普遍使用，给抹灰砂浆提出了更高的要求。类似于加气混凝土砌块等新型轻质墙材一般具有重量轻、保温性能好、吸音好和易加工等优点，近几年在我国房地产及房屋建设中得到了广泛的推广应用，但是，由于其孔隙率达到70%以上，表面为较为连续的毛细孔，内部为不连续的小孔，使得这种墙材表面极易吸水，然而达到全部吸水饱和却需要比较长的时间，解潮时，同样比较缓慢。所以传统抹灰砂浆虽然在施工前必须采取长时间淋水，施涂界面剂等措施，但仍然很难避免空鼓、开裂等质量通病，给施工造成了极大的困难。针对上述现象，市场上出现了粉刷石膏混合砂浆、添加粉煤灰的混合砂浆等抹灰砂浆产品，但在适用性上都有所限制，怕水、强度较低，不能适用于外墙等。而且由于成本过高，不能被迅速推广。我们根据以上的情况，决定利用所掌握的骨料和干混砂浆技术，研制一种通用的干混抹灰砂浆，使其既能适用于外墙、又能适用于内墙，而且其施工工序更为简化，施工性能优良，能够使用灰浆机等机械化喷涂设备施工。经过近半年的试验和施工，目前该产品已经广泛的被市场接受。我们根据其性能特点，把它叫做“通用抹灰砂浆”。该砂浆为干混砂浆，目前采用50公斤袋装。其性能指标经山东省建材质检中心检验，完全达到JG/T230-2007标准。“凝易固”通用抹灰砂浆的性能特点1、粘结好、可不加任何界面剂、可以在混凝土砌块等新墙体材料上直接施工。2、保水性好，基层不用浸水3、施工性能及操作性好，工序简单、无需养护、省时省工。4、砂浆粒径合理，可薄层施工；5、不起鼓、不开裂，防潮、不怕雨淋、水浸，更适合地下室、外墙等防潮抹灰施工。6、致密光滑、强度高、不起灰、无毒无异味。原理探讨一、粘结性能。从试验数据来看，该砂浆的7天粘结强度达到了0.4Mpa,粘结强度良好。粘结性能的提高主要是通过在砂浆中掺加保水增稠高分子聚合物来完成的，掺加聚合物可以使水泥浆体改性，使水泥砂浆的粘结性能大大提高。施工的案例中，该砂浆在加气混凝土砌块、空心粘土砖、粉煤灰砖、以及混凝土墙面等基体上施工，都能够不使用界面剂直接施涂于墙面上。粘结性能比较好是“凝易固”通用抹灰砂浆的最大优点，在施工中直接施涂在加气混凝土砌块等新型高吸水性强体材料上面，不用加任何界面剂，节约了大量人力、物力。二、保水性和可操作时间。高保水性能和低分层度是砂浆适应机械化施工的关键指标，我们经过大量的试验，掺加合适的砂浆添加剂，使得该砂浆的保水性能达到比较好的水平。对于不同吸水性的墙面，要做到施涂前不湿墙施工，传统砂浆本身是无法实现的，我们在充分试验的基础上，复配了增稠、保水、引气的添加剂，使得砂浆流动性好、可操作时间长、粘结性能好，并且泵送性能优良，可实现机械化喷涂施工。该砂浆具有充足的可操作开放时间，达到了大面积机械化喷涂施工的操作要求。其主要性能指标见下表：指标数据加水量稠度分层度干密度湿密度保水性凝结时间“凝易固”通用抹灰砂浆16.5-17%110mm2-6mm1850-1950Kg/m32050-2150Kg/m3≥98%230-300min传统的抹灰砂浆在施工前需要对墙面进行淋水，使墙面充分吸水，减少和降低对抹灰砂浆的吸水，从而使水分的散失减缓，让水泥水化有充分的水分供应。“凝易固”通用抹灰砂浆使用高分子材料和添加剂，使砂浆的保水性大大提高，在砂浆和墙体接触面上，具有能够保持不被墙体夺取水分的性能，即砂浆的保水性大于所有墙面的吸水性，使得内接触面失水减缓；同样，与空气的接触面也减少了水分的散失，大大降低了砂浆的失水。保持充足水分的砂浆在水泥初凝和干硬以前是可操作的，我们称为可操作时间，调整合适的可操作时间也是必要的，可操作时间短，不利于机械化大面积施工，操作时间长，砂浆硬化慢，影响施工速度。根据工地的要求，调整添加剂的用量，保持其可操作时间在40至60分钟，施工工人反映良好。同样的原因，该砂浆工序简单，涂抹后不需要再养护。在与传统砂浆对比施工中，使用传统砂浆，一个熟练抹灰工人每天可以施工30...
