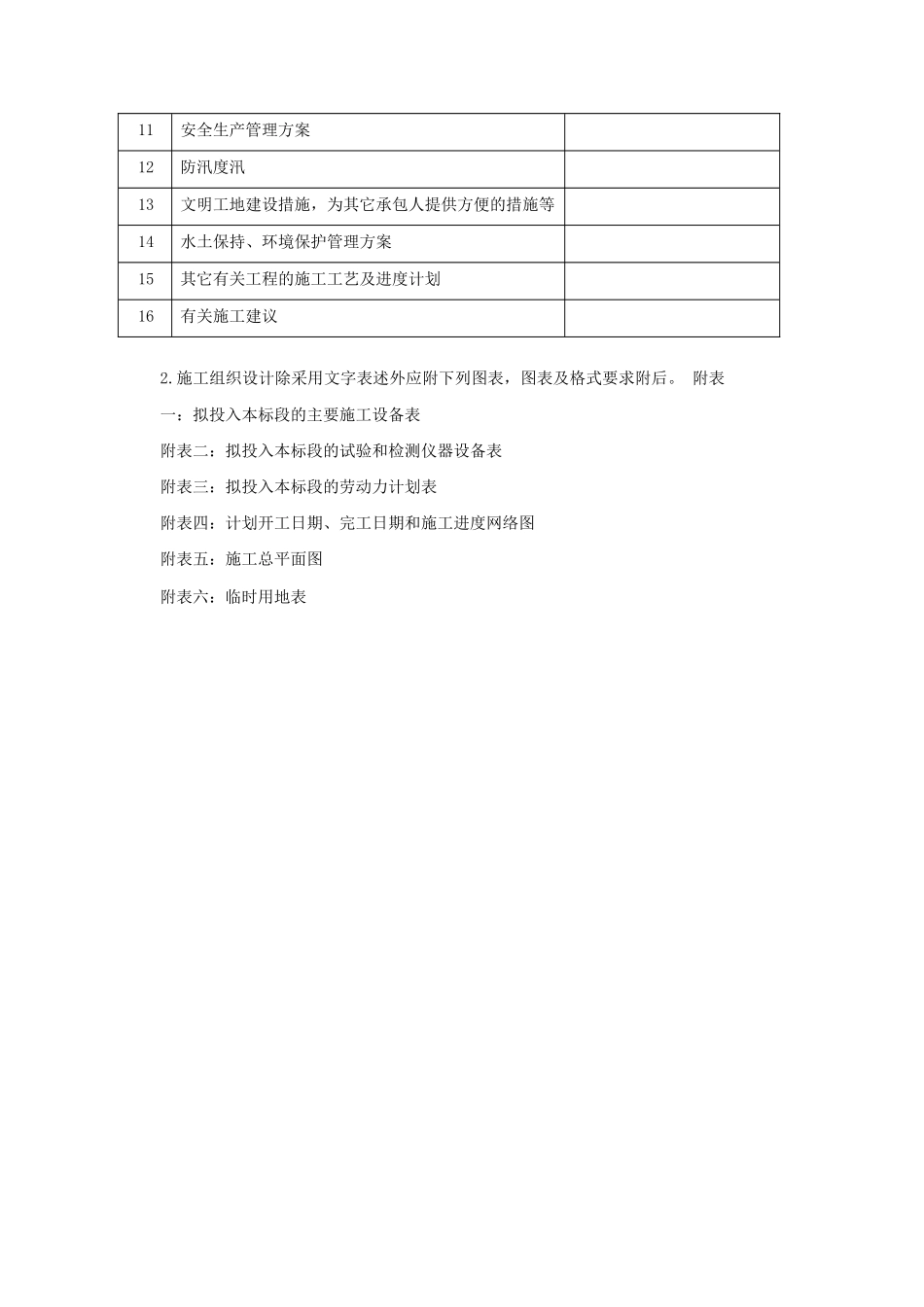

五、施工组织设计1.投标人编制施工组织设计时应采用文字并结合图表形式说明工程的施工组织、施工方法、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其它地上地下设施的保护加固措施等。施工组织设计还应结合工程特点提出切实可行的工程质量、工程进度、安全生产、防汛度汛、文明施工、水土保持、环境保护管理方案。施工组织设计应附的文字说明及附图见下表(不限于，仅供参考)：序号名称备注1施工围堰设计说明书及附图(包括加高、维护、拆除)2施工排水设计说明书及附图(包括降水方案、场地排水等)3材料采购(黄砂、碎石、块石的产地、矿名等均应明示，钢材、水泥的生产厂家，转运方案：卸料、短驳、运4土方工程施工说明书及附图(施工工艺及质量保证措施和有关试验要求，施工进度工期计划等)5基坑支护、地基加固工程施工说明书及附图(施工工艺及质量保证措施和有关试验要求，施工进度工期计划6主体建筑物工程施工说明书及附图(施工工艺及质量保证措施和有关试验要求，施工进度工期计划等)7金属结构制造和安装计划、措施及附图8机电设备安装、调试方案、施工进度计划说明书9建筑与装修工程施工说明书(施工工艺及质量保证措施，施工进度工期计划等)10工程质量管理方案11安全生产管理方案12防汛度汛13文明工地建设措施，为其它承包人提供方便的措施等14水土保持、环境保护管理方案15其它有关工程的施工工艺及进度计划16有关施工建议2.施工组织设计除采用文字表述外应附下列图表，图表及格式要求附后。附表一：拟投入本标段的主要施工设备表附表二：拟投入本标段的试验和检测仪器设备表附表三：拟投入本标段的劳动力计划表附表四：计划开工日期、完工日期和施工进度网络图附表五：施工总平面图附表六：临时用地表第1章施工总布置1.1工程综合说明1.1.1工程概况红岭水利枢纽总库容6.62亿m3，有效库容4.68亿m3，是以灌溉、防洪为主，具有供水、发电功能的综合利用水利枢纽工程。红岭灌区工程是枢纽配套项目，主要任务是农业灌溉、城乡供水和农村人畜供水。灌区工程由总干渠、东干渠系统及西干渠系统组成，设计灌溉面积145.48万亩，其中从渠道提水灌溉面积为7.3万亩，自流灌溉面积为138.18万亩。东灌区系统的控灌面积为131.84万亩，其中新增灌溉面积78.96万亩，保灌面积40.57万亩，改善灌溉面积12.31万亩。渠首由总干渠分水闸分水，设计流量为40.0m3/s，加大流量46m3/s，灌溉定安、琼海、文昌和海口等4个市县的24个镇与8个农场区域内的耕地。渠首设计水位为125.537m，加大水位为125.778m，渠道底高程为122.025m。东干渠设3条分干渠、20条支渠、2条水库补水渠、1个水库补水口及15条干斗等42个分（补）水口，分别设置相应的分水闸控制流量，干渠全长145.93km。本工程第1标段为桩号0+000~27+551段是连接1#渡槽首端至16#渡槽渐变段首端的渠段，全长27.551km，设计流量为40m3/s，加大流量46.0m3/s。本段渠系共布置有渡槽14座、倒虹吸1座、暗涵1座、隧洞1座、节制泄水闸3座、分水闸2座等渠系建筑物。总干渠明渠采用梯形断面型式，堤顶以上土质边坡1:1.25，强风化岩体边坡坡比1:1，弱风化岩体边坡坡比1:0.75；填方渠道外坡为1:1.5。除桩号5+596.66~5+668.66段纵坡为1/1500（与高速公路相交预留架设渡槽的水头），渠底宽2.5m，高4.802m，其余段纵坡为1/6000，渠底宽4.2m，高4.893m。由于渠道基本上沿等高线开挖，为方便施工及管理，内侧堤顶宽2.0m，外侧堤顶宽3.0m，以满足运行管理交通要求。渠道衬砌采用现浇C20砼，底板和边坡厚度均为10cm，衬砌顶高取加大水位+0.5m，岸顶超高为1.14m。总干渠1#渡槽长146.25m，纵坡1/1500，槽身半径为3.0m，槽壁厚度30cm，河槽段采用一跨拱式渡槽，两岸则采用5跨简支梁式渡槽衔接。拱式渡槽为矢跨L=60m、矢高f=15m的双肋变截面悬链线无。简支梁式渡槽每跨16.25m，采用单排架支撑，顶横梁1.0×1.4m，其他横梁0.85×0.7m。总干渠2#渡槽长2153.6m，根据地形共布置39跨拱式渡槽+11跨简支梁式渡槽。其中拱式渡槽共布置3种双肋变截面悬链线无铰拱式：第一种为矢跨L=65m、矢高f=16.25m拱圈，共4个...
