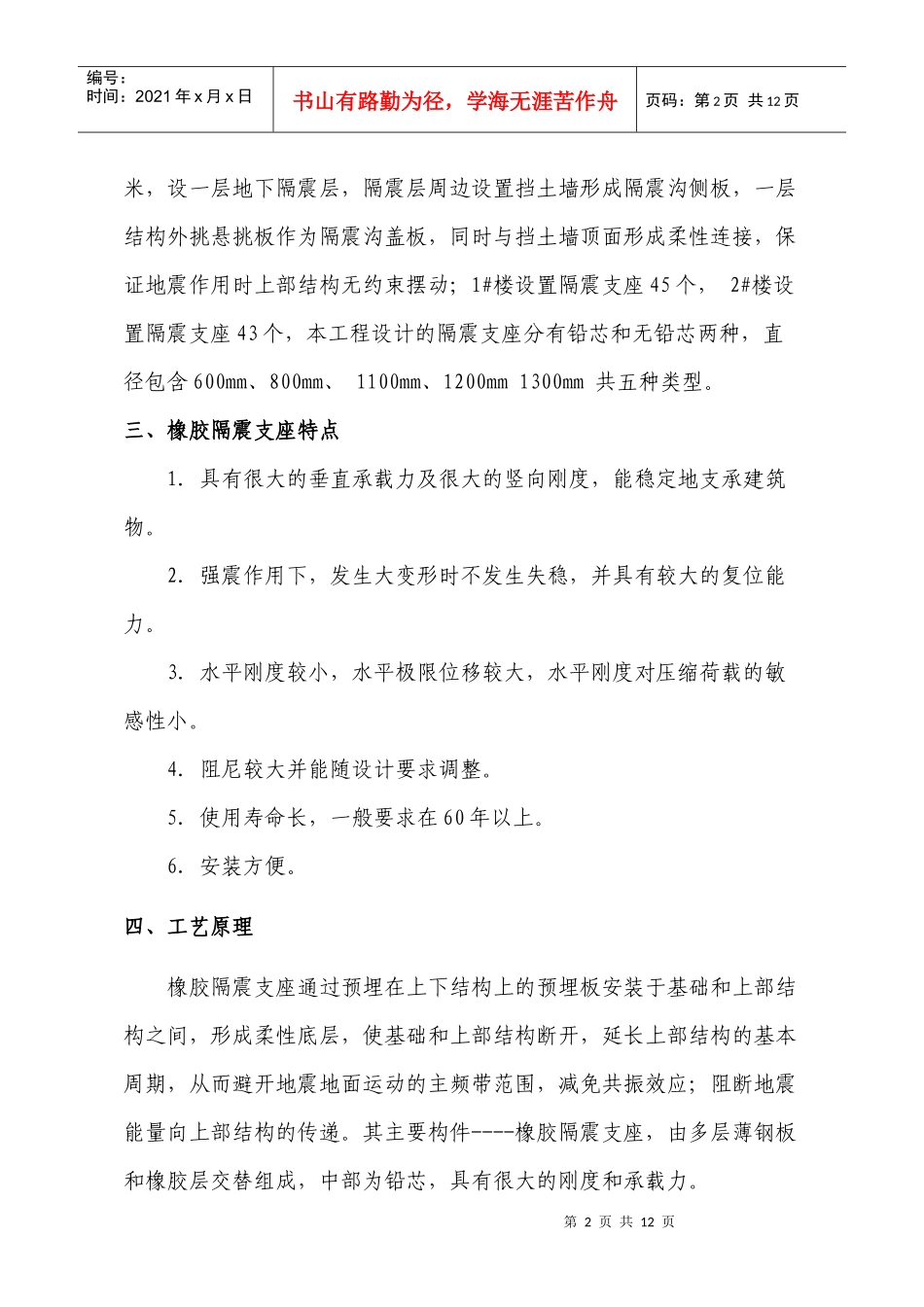

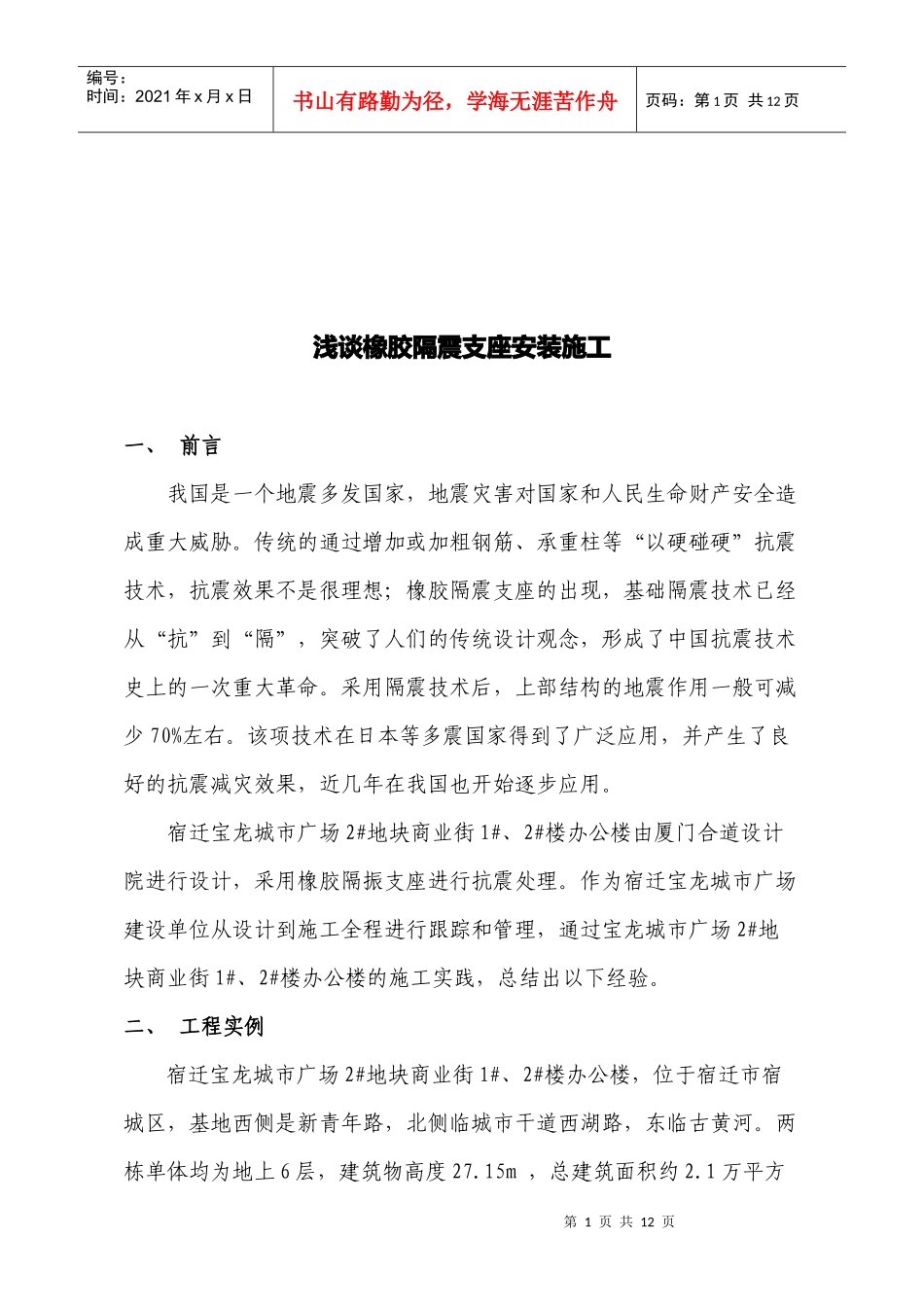

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页浅谈橡胶隔震支座安装施工一、前言我国是一个地震多发国家，地震灾害对国家和人民生命财产安全造成重大威胁。传统的通过增加或加粗钢筋、承重柱等“以硬碰硬”抗震技术，抗震效果不是很理想；橡胶隔震支座的出现，基础隔震技术已经从“抗”到“隔”，突破了人们的传统设计观念，形成了中国抗震技术史上的一次重大革命。采用隔震技术后，上部结构的地震作用一般可减少70%左右。该项技术在日本等多震国家得到了广泛应用，并产生了良好的抗震减灾效果，近几年在我国也开始逐步应用。宿迁宝龙城市广场2#地块商业街1#、2#楼办公楼由厦门合道设计院进行设计，采用橡胶隔振支座进行抗震处理。作为宿迁宝龙城市广场建设单位从设计到施工全程进行跟踪和管理，通过宝龙城市广场2#地块商业街1#、2#楼办公楼的施工实践，总结出以下经验。二、工程实例宿迁宝龙城市广场2#地块商业街1#、2#楼办公楼，位于宿迁市宿城区，基地西侧是新青年路，北侧临城市干道西湖路，东临古黄河。两栋单体均为地上6层，建筑物高度27.15m，总建筑面积约2.1万平方第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页米，设一层地下隔震层，隔震层周边设置挡土墙形成隔震沟侧板，一层结构外挑悬挑板作为隔震沟盖板，同时与挡土墙顶面形成柔性连接，保证地震作用时上部结构无约束摆动；1#楼设置隔震支座45个，2#楼设置隔震支座43个，本工程设计的隔震支座分有铅芯和无铅芯两种，直径包含600mm、800mm、1100mm、1200mm1300mm共五种类型。三、橡胶隔震支座特点1.具有很大的垂直承载力及很大的竖向刚度，能稳定地支承建筑物。2.强震作用下，发生大变形时不发生失稳，并具有较大的复位能力。3.水平刚度较小，水平极限位移较大，水平刚度对压缩荷载的敏感性小。4.阻尼较大并能随设计要求调整。5.使用寿命长，一般要求在60年以上。6.安装方便。四、工艺原理橡胶隔震支座通过预埋在上下结构上的预埋板安装于基础和上部结构之间，形成柔性底层，使基础和上部结构断开，延长上部结构的基本周期，从而避开地震地面运动的主频带范围，减免共振效应；阻断地震能量向上部结构的传递。其主要构件----橡胶隔震支座，由多层薄钢板和橡胶层交替组成，中部为铅芯，具有很大的刚度和承载力。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页五、工艺流程六、质量标准1）支撑隔震支座的支墩（或柱）其顶面水平度误差不宜大于0.5%；在隔震支座安装后隔震支座顶面的水平度误差不宜大于0.8%。2）隔震支座的中心标高与设计标高偏差不大于5mm；隔震支座的平面位置与设计位置的偏差不大于5mm，单个支座的倾斜度不大于1/300。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页七、主要工序施工方法1.施工准备（1）确定施工方案：明确预埋件安装方法、砼施工方案、测量控制方法、检测手段等以及质量安全注意事项。（2）承台地梁混凝土浇注完毕，验收合格。（2）预埋件及隔震支座检测验收合格。（3）测量、校核仪器设备有效并在现场仓库。（4）塔吊运行正常，混凝土浇注的泵车、振捣器及劳动力全部到位。2.下预埋件安装2.1钢筋排布由于柱帽结构配筋量较大，钢筋排列不当或过密都会导致预埋件安装困难。为确保预埋件顺利安装，施工前利用CAD图按照实际尺寸绘制大比例节点钢筋布置图，理顺各钢筋的空间位置及摆放顺序，对于特别复杂的节点按1：1放样，确保预埋件顺利放好。钢筋排布验收合格后进行首次混凝土浇筑，首次混凝土浇注至预埋件螺管底停止。2.2定位首先使用经纬仪测定建筑轴线，建筑轴线标注在浇筑好的地梁及承台上。其次引测轴线到预埋板上，使用麻绳拉成通线，同时在下预埋板上弹出十字中线。2.2预埋件安装第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页承台混凝土强度达到85%以上时，开始安装下预埋板。首先通过预埋板水平移动，使预埋板十中字线与麻绳...
