盐城南500kV变电站工程(设计监理规划)VIP免费

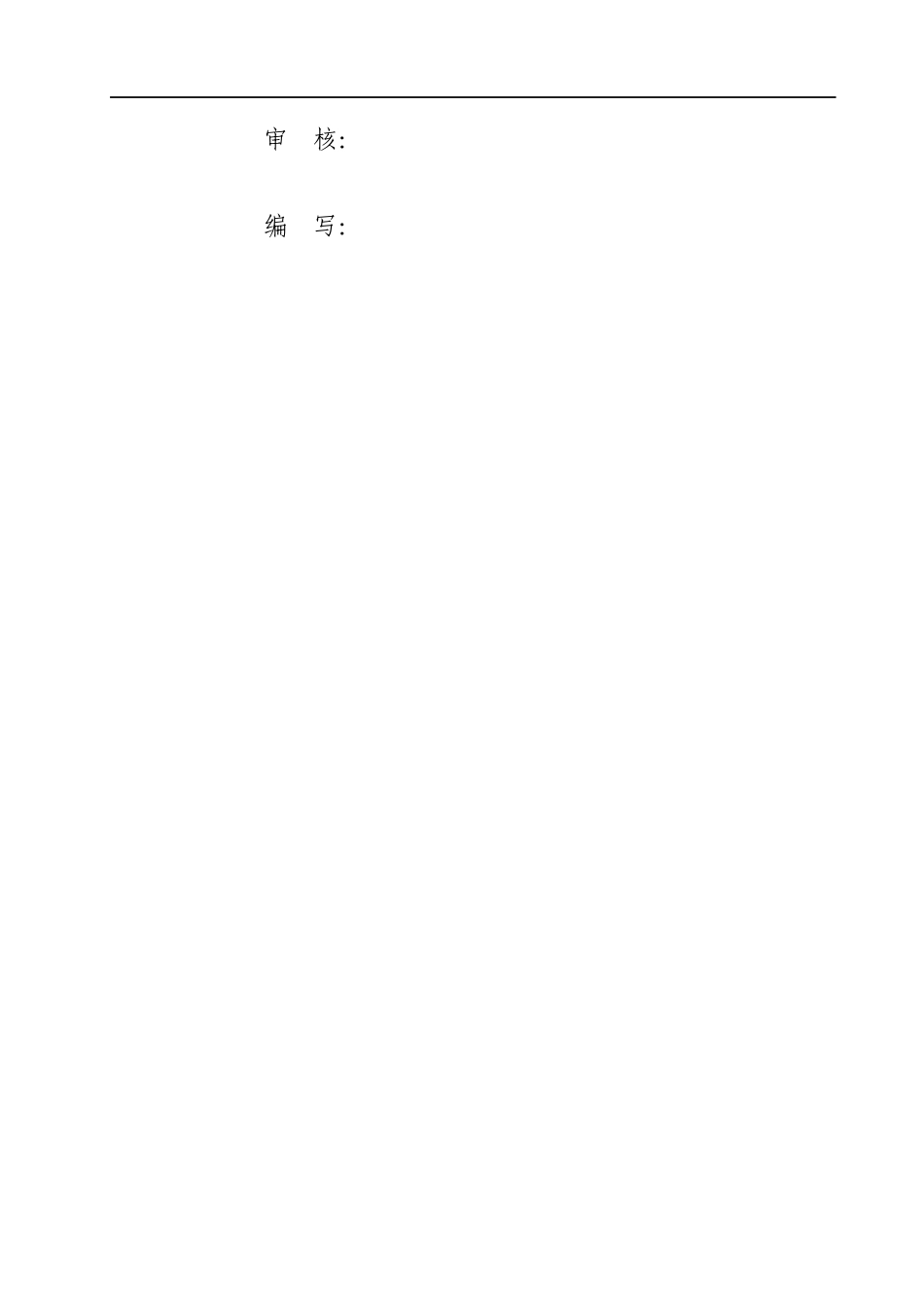

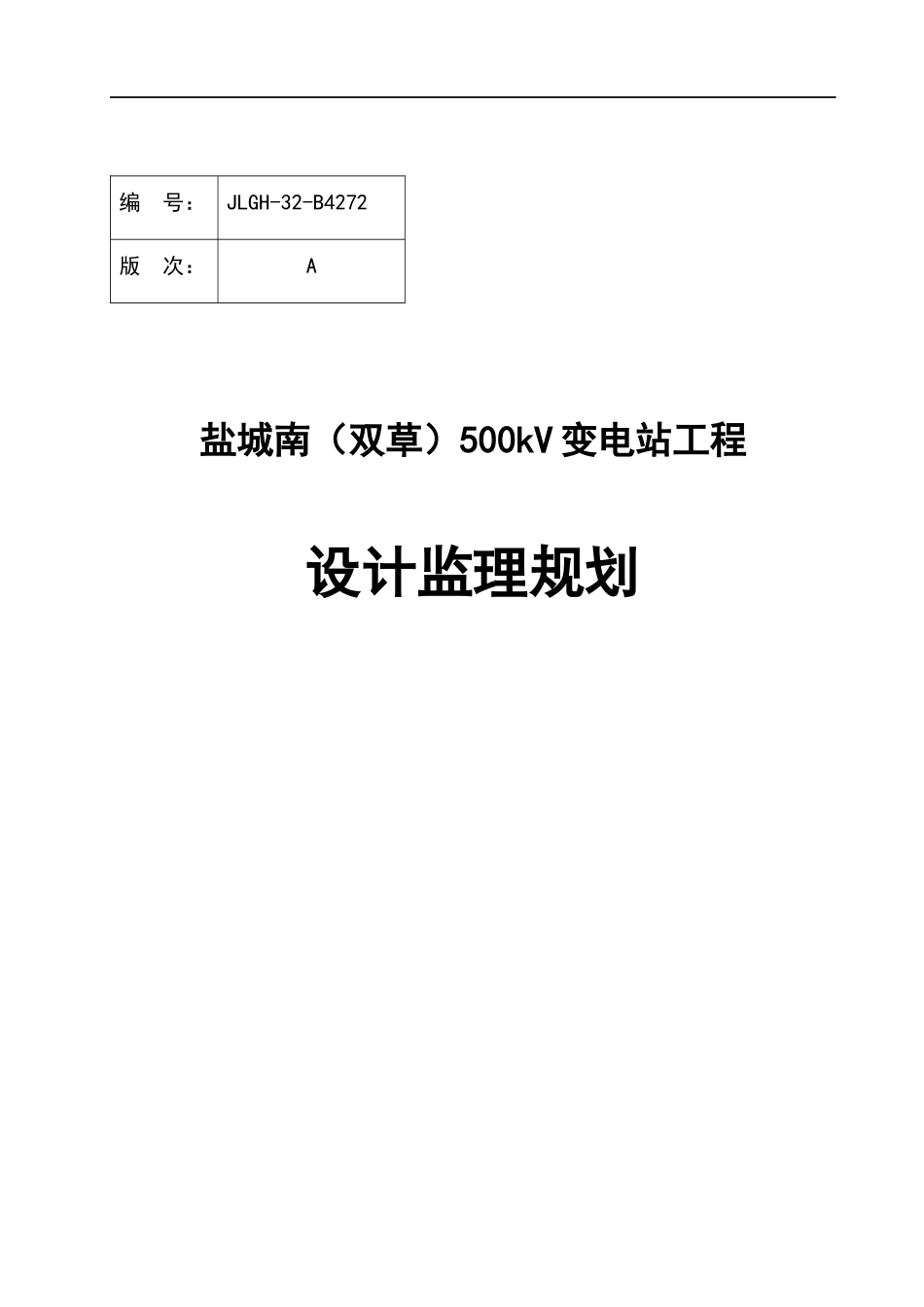

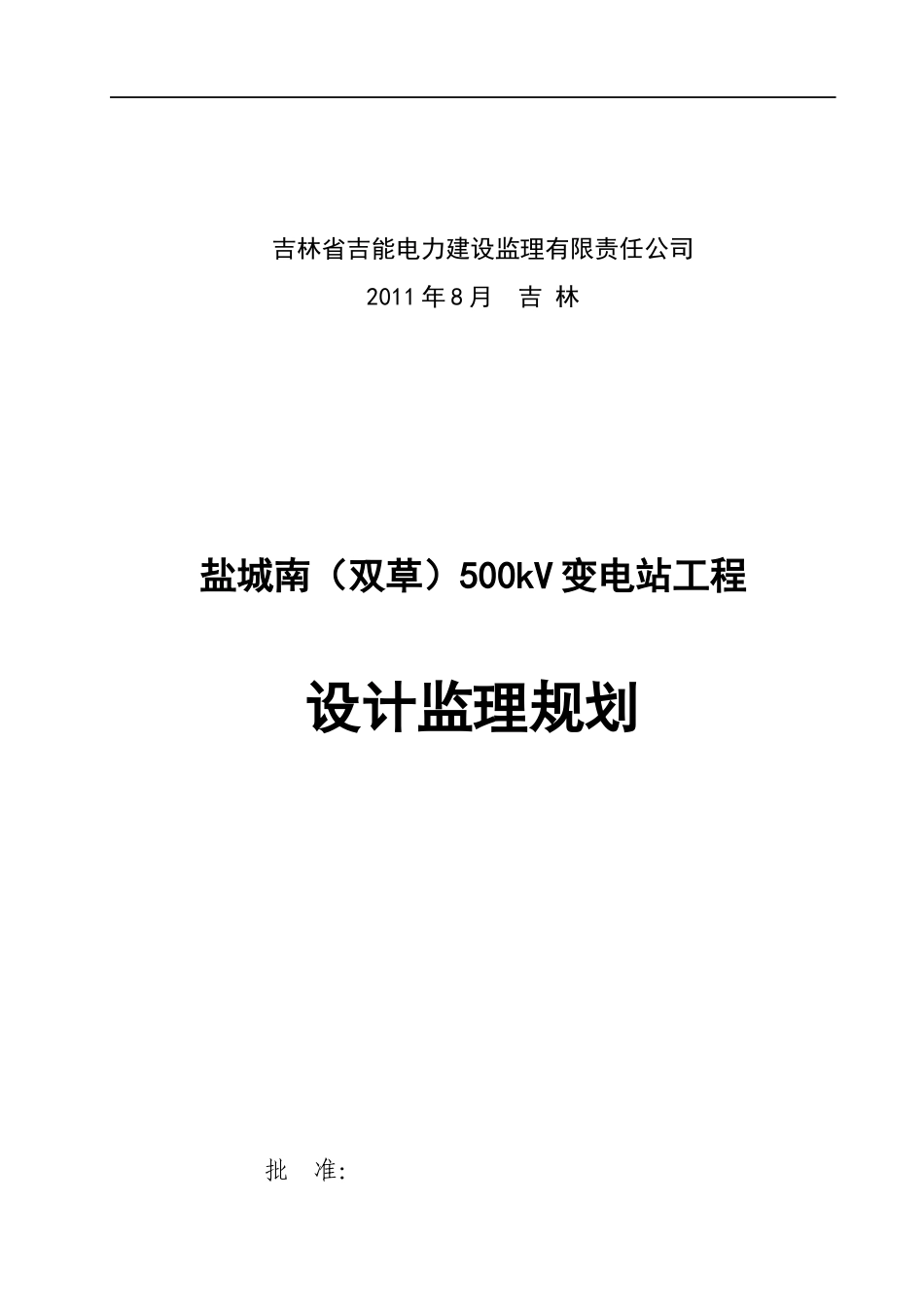

编号：JLGH-32-B4272版次：A盐城南（双草）500kV变电站工程设计监理规划吉林省吉能电力建设监理有限责任公司2011年8月吉林盐城南（双草）500kV变电站工程设计监理规划批准：审核：编写：目录1工程项目概况2设计监理工作范围3设计监理工作内容4设计监理工作目标5设计监理工作依据6项目监理机构的组织形式及人员配备7项目监理机构的人员岗位职责8设计监理工作程序9设计监理工作方法及措施10设计监理工作制度11设计监理设施第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页1工程项目概况1.1工程概况1.1.1工程名称盐城南（双草）500kV变电站。1.1.2工程地点盐城南（双草）500kV变电站位江苏省于盐城南大丰市小海镇无泊村。1.1.3工程规模1.1.3.1变电站远景规模1.主变压器：500kVZ主变4×1000MVA。2.500kV出线：8回，分别至潘荡变2回仲洋变﹑2回﹑500kV大丰汇流站2回向﹑西南备用2回；每组主变35kV侧安装4组低压无功补偿设备。3.220kV出线：14回，即东台风电，金东﹑红光各1回，高阳、蜀岗、富强、大丰汇流站各2回、大丰潮间带1回﹑预留出线4回。4.35kV无功补偿设备：每组500kV主变压器分别配置2×60Mvar并联电抗器和2组60Mvar低压电容器无功补偿装置。1.1.3.2变电站本期规模1.主变压器：1×1000MVA。2.500kV出线：4回，分别至潘荡变2回仲洋变﹑2回﹑3.220kV出线：本期无增线4.35kV无功补偿设备：主变35kV侧装设4组60Mvar低压并联电抗器及1组60Mvar低压并联电容器，其中1号主变低压侧配置2组60Mvar低压并联电抗器，在2号主变低压侧位置上配置2组低压并联电抗器。1.1.4主要构（建）筑物结构形式1.本工程总征地面积5.70公顷(86亩)，其中围墙内占地面积5.25公顷。2.总平面布置以主变运输道路为中轴，根据出线的需要，500kV屋外配电装置布置在站区东侧，220kV屋外配电装置布置在站区西侧，35kV配电装置及主变场地设在站区中间，500kV保护小室布置在500kV配电装置场地。利用500kV和220kV配电装置之间主变场﹑地南端，自然形成的主控通信楼场地，布置主控通信楼，使其靠近站区入口处，又尽量第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页位于站区中央，力求电缆最短。3.外墙装修采用涂料，铝合金门窗。本站区建筑物抗震设防类别为丙类，抗震设防烈度为7度，抗震构造措施设防烈度为8度；使用年限为50年，安全等级为二级。500kV,220kV出线构架按最终规模建设，主变构架和设备支架按本期规模建设，均采用钢管结构。本工程存在软弱土及液化土场地，采用预应力混凝土管桩和搅拌桩等地基处理。1.1.5计划投资静态投资：19910万元，动态投资：20631万元。1.1.6工期2011年07月至2014年06月。1.2参建单位（设计阶段）工程建设管理单位：江苏省电力公司建设分公司。工程设计项目部：江苏省电力设计院。工程监理项目部：吉林省吉能电力建设监理有限责任公司。2设计监理工作范围根据《盐城南（双草）500kV输变电工程监理合同》，监理工作的范围：工程初步设计阶段和施工图设计阶段的设计质量控制、设计进度控制和设计造价控制。设计监理工作按初步设计阶段（初步设计策划、初步设计方案确定、初步设计成品）、施工图设计阶段（设备材料招投标、施工图设计策划和施工图设计成品）及施工阶段的设计变更相关要求完成设计监理工作。监理服务时间：2011年12月至2014年02月。3设计监理工作内容3.1认真履行设计监理合同规定的职责和权限，完成设计监理工作。3.2设计监理工作按初步设计策划阶段、初步设计方案确定阶段、初步设计成品阶段、设备材料招投标阶段、施工图设计策划阶段和施工图设计成品阶段六个阶段和相关要求完成设计监理工作。3.2.1初步设计策划阶段初步设计工作计划第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页（1）可研批复文件、建设单位的设计委托文件等依据性文件、勘测报告、试验报告等工程原始资料及技术接口资料等是否齐全、有效。（2）设计质量目标是否满足工程建设的要求、进度计划是否满足工程建设节点进度要求。（3）初步设计的各专业人员的配...
