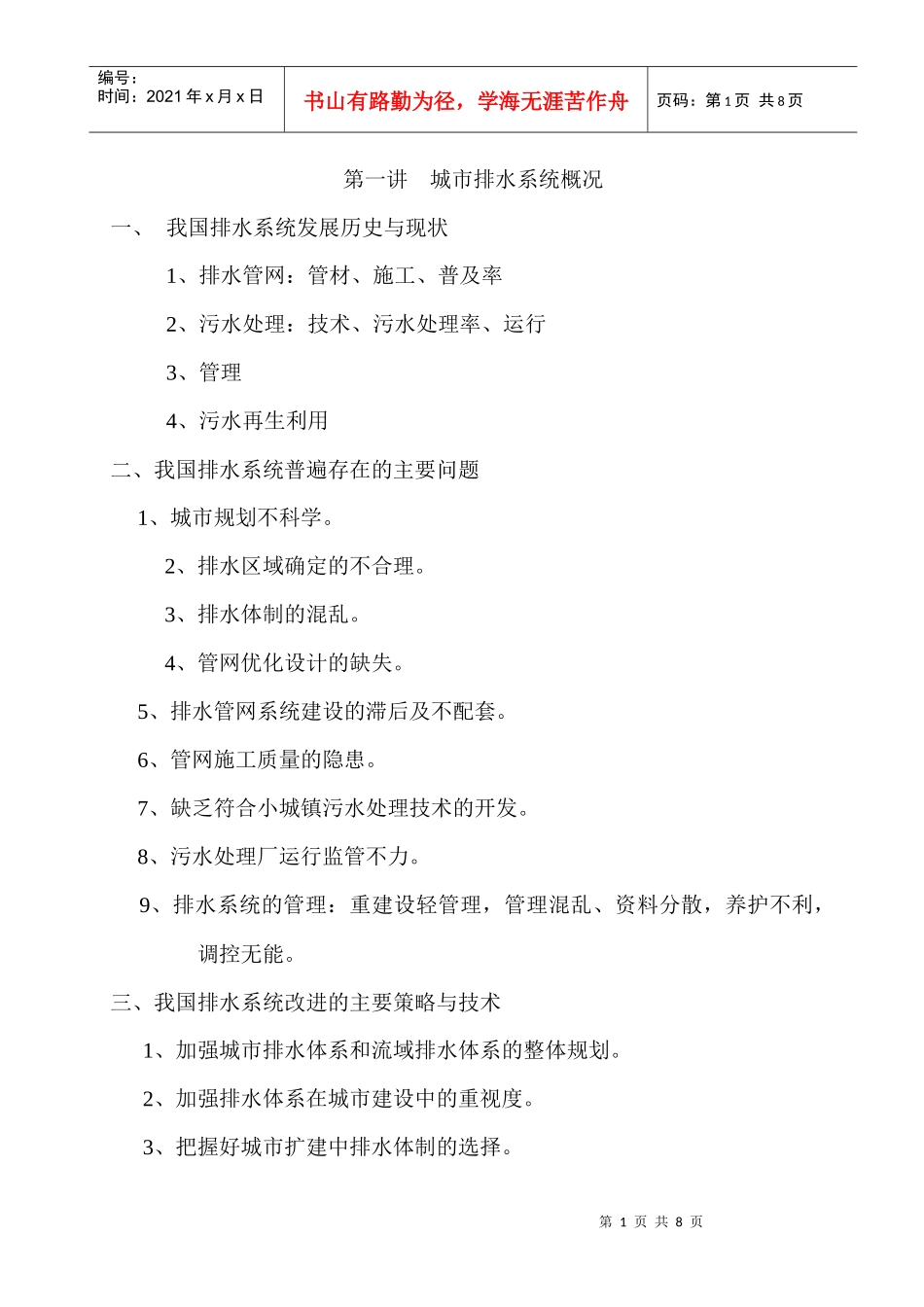

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第一讲城市排水系统概况一、我国排水系统发展历史与现状1、排水管网：管材、施工、普及率2、污水处理：技术、污水处理率、运行3、管理4、污水再生利用二、我国排水系统普遍存在的主要问题1、城市规划不科学。2、排水区域确定的不合理。3、排水体制的混乱。4、管网优化设计的缺失。5、排水管网系统建设的滞后及不配套。6、管网施工质量的隐患。7、缺乏符合小城镇污水处理技术的开发。8、污水处理厂运行监管不力。9、排水系统的管理：重建设轻管理，管理混乱、资料分散，养护不利，调控无能。三、我国排水系统改进的主要策略与技术1、加强城市排水体系和流域排水体系的整体规划。2、加强排水体系在城市建设中的重视度。3、把握好城市扩建中排水体制的选择。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页4、尽快研发适合我国国情的广大农村小城镇的污水处理技术。5、尽快发展城市排水的数字化和信息化管理技术。6、强化排水管网的优化设计。7、重视污水的再生利用。第二讲排水系统建设技术一、排水系统的功能、体制、组成与布置功能：收集、输送（重力流、提升），处理、排放（水体、灌溉、再生利用）体制：合流制与分流制第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页组成：1、室内系统、小区系统、市政系统2、管网系统、处理系统布置：正交式、平行式、截流式、分压式、分散式第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页二、城市雨水调蓄池的设置于设计要点功能：调蓄洪峰经流量、降低下游雨水干管断面尺寸，减少泵站装机容量，合理利用雨水。设置：一般设置在雨水干管中游或有大流量管道的交汇处。设计要点：《建筑与小区雨水利用工程技术规范》（GB50400-2006）1、利用天然洼地、池塘、小区或公园、景观水体。2、室外调蓄池第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页三、城市排水泵站的设置与计要点设置：管道无法依靠重力流排水时必须设置提升泵站设计要点：《室外排水设计规范》（GB50014-2006）四、排水管渠系统布置与设计要点《室外排水设计规范》（GB50014-2006）五、城市污水处理厂设计1、城市污水的水质特征典型的生活污水水质序号指标浓度（mg/L）高中等低123456789101112总固体(TS)溶解性总固体非挥发性挥发性悬浮物(SS)非挥发性挥发性可沉降物(ML/L)生化需氧量(BOD5)溶解性悬浮性总有机碳(TOC)12008505253253507527520400200200200720500300200220551651020010010016035025014510510020805100505080第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页1314151617181920212223242526272829化学需氧量(COD)溶解性悬浮性可生物降解部分溶解性悬浮性总氮(N)有机氮游离氮亚硝酸氮硝酸氮总磷(P)有机磷无机磷氯化物(CI–)碱度(CaCO3)油脂100040060075032532585355000155102002001504001502503001501504015250083510010010025010015020010010020812004136050502、城市污水的生物处理方法活性污泥法：传统治性污泥法、氧化沟、间歇式活性污泥法（SBR）……生物膜法：生物滤法、接触氧化池3、城市污水处理厂的工艺选择一级处理：采用物理法去除污水中的漂浮物与悬浮物，处理设备和构筑物有格栅，沉砂池和初沉池。二级处理：采用生物法去除污水中大量呈胶体态和溶解态的污染物，主要处理构筑物是曝气池和二沉池。三级处理：如最终出水需要回用生产或生活而采用的深度处理，采用工艺通常有混凝、过滤、离子交换、膜处理、消毒等。4、污水处理厂的厂址选择第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页5、城市污水处理厂的平面布置与高程布置6、处理构筑物的设计及设备选择7、城市污水处理厂的建筑、结构、水、电、采通、自控、环保、安全等专业设计。《室外排水设计规范》（GB50014-2006）第七...
