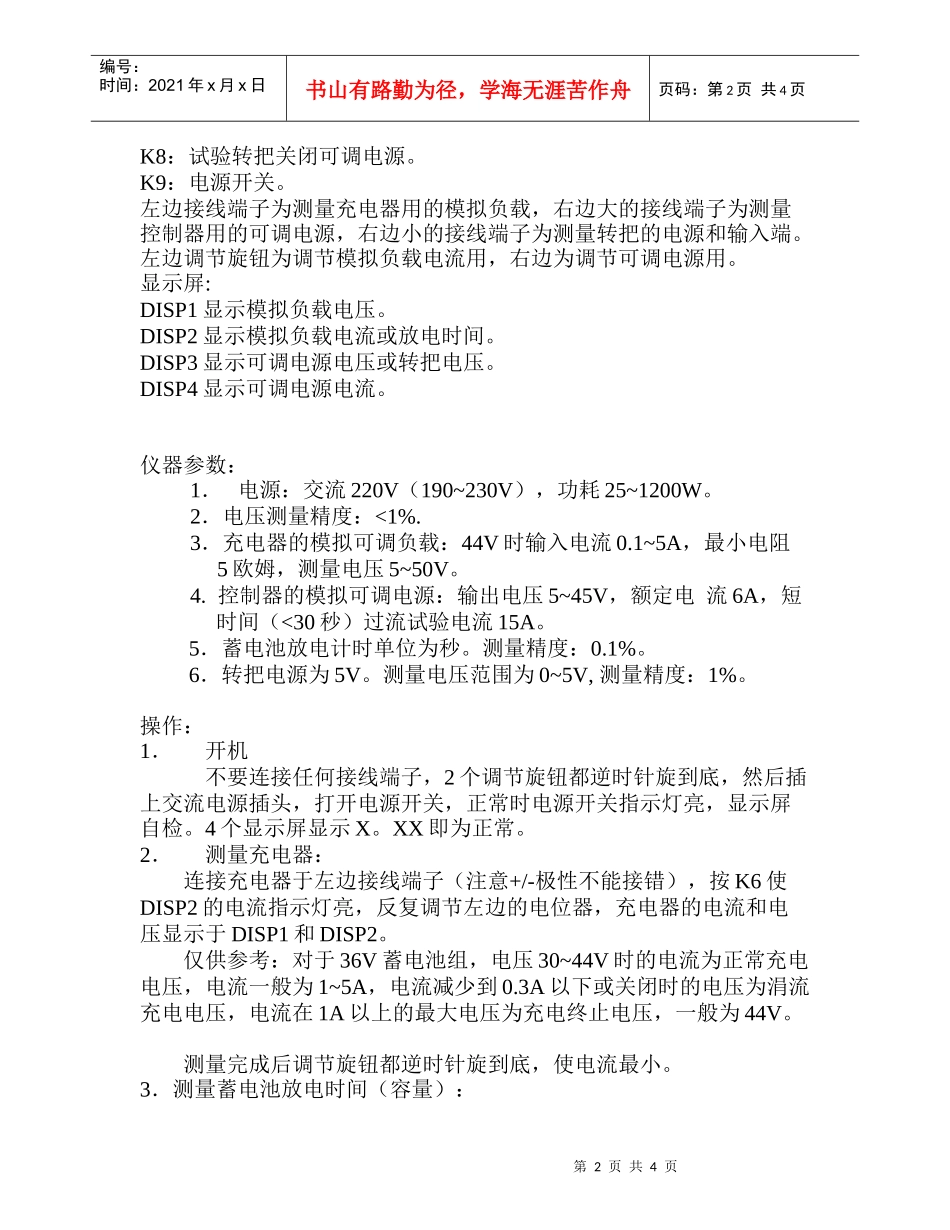

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页电动自行车电气综合测试仪使用说明本仪器专门为测量试验普通电动自行车电气性能设计的。LD2为改进型。1．作为模拟负载试验充电器。2．0~45V可调DC电源。3．测量充电器的正常、终止充电电压电流。4．测量控制器的正常、欠压保护、过流保护电压电流。5．测量蓄电池恒流放电时间（容量）。6．试验转把。仪器面板如下：面板说明：K1：设置参数时的增加键，测量过流时可以显示历史最大电流并清除K2：设置参数时的减少键。K3：进入设置状态，改变设置项目（翻菜单）。K4：设置时保存数据，退出设置状态。测量时关闭所有的测量项目。K5：蓄电池放电计时开始。K6：模拟负载恒流源打开。K7：可调电源打开。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页K8：试验转把关闭可调电源。K9：电源开关。左边接线端子为测量充电器用的模拟负载，右边大的接线端子为测量控制器用的可调电源，右边小的接线端子为测量转把的电源和输入端。左边调节旋钮为调节模拟负载电流用，右边为调节可调电源用。显示屏:DISP1显示模拟负载电压。DISP2显示模拟负载电流或放电时间。DISP3显示可调电源电压或转把电压。DISP4显示可调电源电流。仪器参数：1．电源：交流220V（190~230V），功耗25~1200W。2．电压测量精度：<1%.3．充电器的模拟可调负载：44V时输入电流0.1~5A，最小电阻5欧姆，测量电压5~50V。4.控制器的模拟可调电源：输出电压5~45V，额定电流6A，短时间（<30秒）过流试验电流15A。5．蓄电池放电计时单位为秒。测量精度：0.1%。6．转把电源为5V。测量电压范围为0~5V,测量精度：1%。操作：1．开机不要连接任何接线端子，2个调节旋钮都逆时针旋到底，然后插上交流电源插头，打开电源开关，正常时电源开关指示灯亮，显示屏自检。4个显示屏显示X。XX即为正常。2．测量充电器：连接充电器于左边接线端子（注意+/-极性不能接错），按K6使DISP2的电流指示灯亮，反复调节左边的电位器，充电器的电流和电压显示于DISP1和DISP2。仅供参考：对于36V蓄电池组，电压30~44V时的电流为正常充电电压，电流一般为1~5A，电流减少到0.3A以下或关闭时的电压为涓流充电电压，电流在1A以上的最大电压为充电终止电压，一般为44V。测量完成后调节旋钮都逆时针旋到底，使电流最小。3．测量蓄电池放电时间（容量）：第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页连接蓄电池于左边接线端子（注意+/-极性不能接错），按K6使DISP2的电流指示灯亮，充电器的电流和电压显示于DISP1和DISP2。调节左边的电位器，使电流为额定放电电流（5A），此时电流显示DISP2为额定值，电压显示DISP1为蓄电池工作电压，然后按K5放电计时开始，DISP2显示放电时间，单位秒。随时间增加可以看到蓄电池电压下降，如果下降到终止电压（已经设置为31.5V）则放电计时停止，同时DISP3显示AL_2报警提醒。测量完成。测量过程中不要调节放电电流。如果按K6则暂停计时，可以观察电流，按K5为继续放电计时。如果要重新测量蓄电池放电时间，则先按K4关闭所有的测量项目，计时器清零。当前额定发电电流下的容量计算：容量（安时数）=电流X时间/36004.测量控制器：连接控制器于右边接线端子（注意+/-极性不能接错）按K7使DISP4的电流指示灯亮，控制器的电流和电压显示于DISP3和DISP4。调节右边的电位器，测量并记录电压与电流，按K1可以显示历史最大电流3秒（此时DISP4的菜单指示灯亮）并使其清零。注：控制器额定电压为24V或36V，不要超过太多。有些控制器必须先把电压调到额定值，然后再连接接线端子，才能越过欠压保护。过流保护测量时要使控制器电流增大则要有负载或连接电机加载（堵转）。如果电流大于7A时连续使用30秒以上或瞬时电流大于15A。仪器会自动关闭关闭可调电源，DISP3分别显示AL_1和AL_3。要用K7重新打开可调电源。参考：一般36V电动自行车的电机欠压保护值为31.5V,过流保护值为11A。5．转把测量：右边3个小的接线端子连接转把，按K8转把输出电压显示于DISP3。调节转把...
