精炼炉工程总承包施工组织设计VIP免费

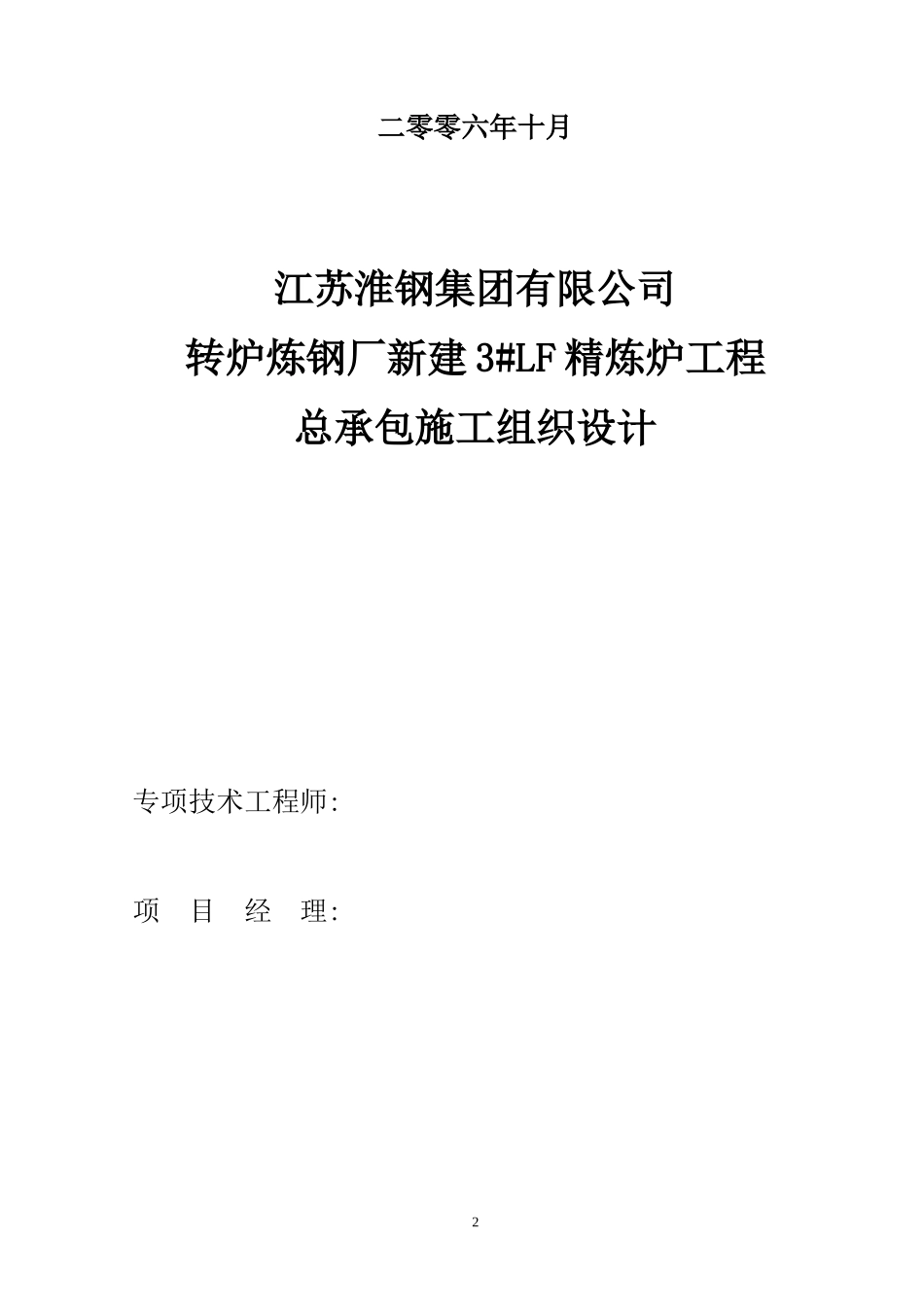

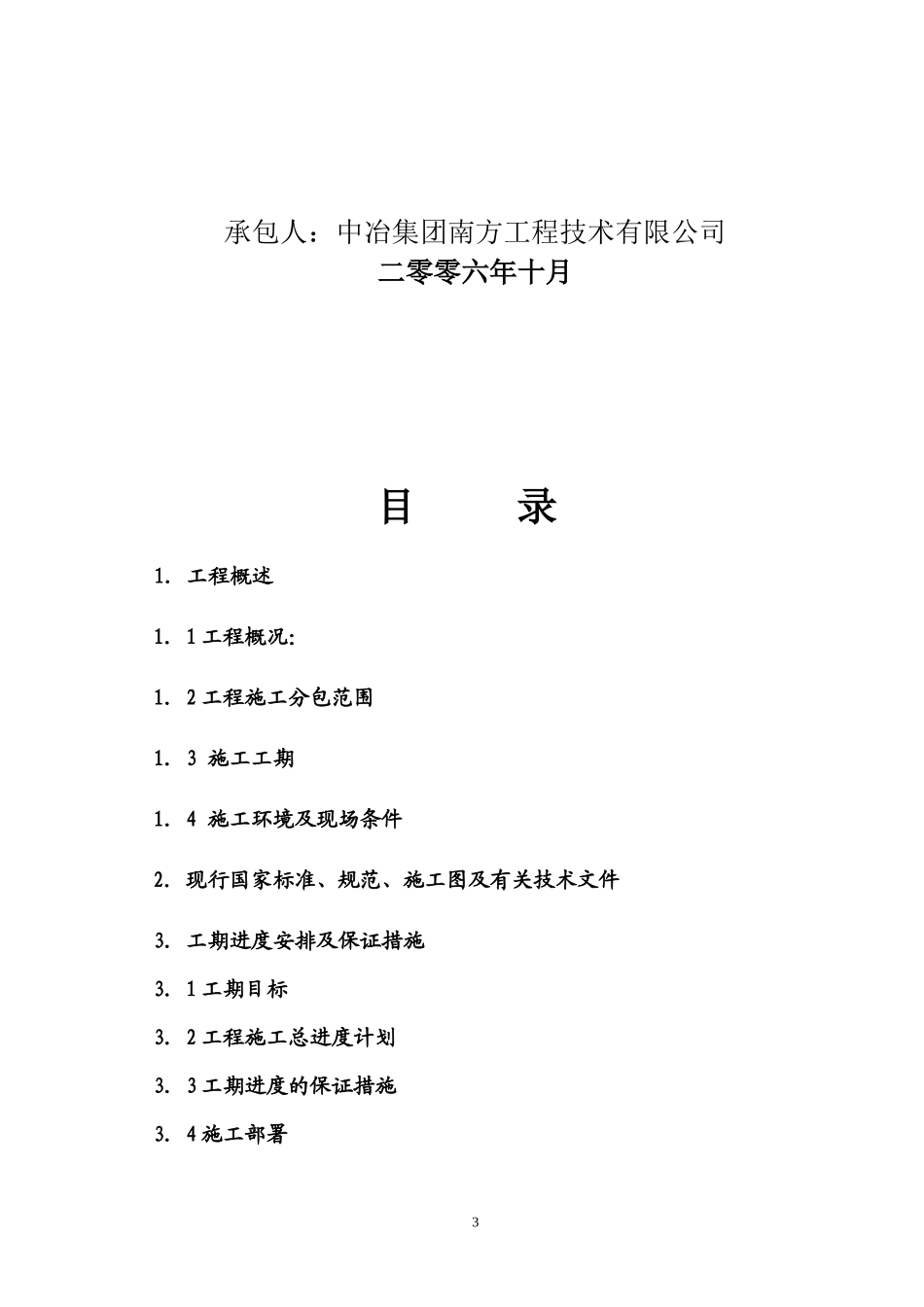

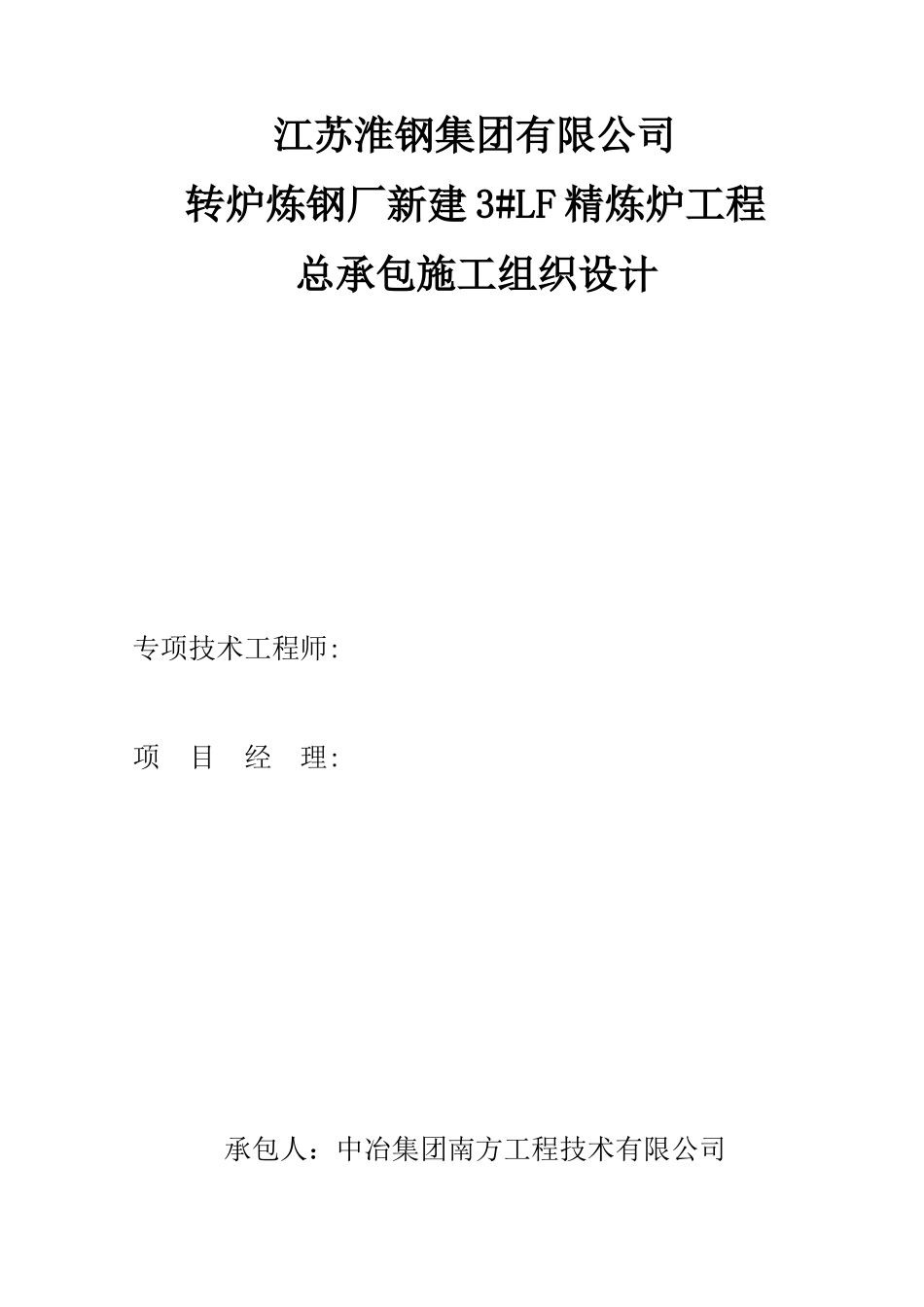

江苏淮钢集团有限公司转炉炼钢厂新建3#LF精炼炉工程总承包施工组织设计专项技术工程师:项目经理:承包人：中冶集团南方工程技术有限公司二零零六年十月江苏淮钢集团有限公司转炉炼钢厂新建3#LF精炼炉工程总承包施工组织设计专项技术工程师:项目经理:2承包人：中冶集团南方工程技术有限公司二零零六年十月目录1．工程概述1．1工程概况：1．2工程施工分包范围1．3施工工期1．4施工环境及现场条件2．现行国家标准、规范、施工图及有关技术文件3．工期进度安排及保证措施3．1工期目标3．2工程施工总进度计划3．3工期进度的保证措施3．4施工部署33．5施工组织3．6施工总平面布置4．主要施工方案4．1．基础施工测量控制施工方案4．2土建施工方案4．3地下受料槽土建施工方案4．4钢结构制作安装施工方案4．5机械设备安装施工方案4．6液压与润滑系统及管道施工方案4．7电气安装与调试施工方案5．质量管理体系及质量保证措施5．1质量管理5．2过程控制5．3质量保证体系5．4服务与保修承诺6．安全生产及文明施工保证措施6．1安全方针目标6．2安全施工保证措施6．3安全保证体系7．施工机具配备计划41．工程概述江苏淮钢集团有限公司转炉炼钢厂新建3#LF精炼炉工程，是淮钢继1#80t、1#LF精炼炉、1#圆坯连铸机投产后的另一重要工程。3#LF精炼炉是1#80t转炉炉内冶炼与2#圆坯连铸机铸坯两工序之间最重要的炉外精炼工序，通过该工序达到了淮钢急需调整品种结构，高附加值品种钢产能需进一步提高的目的。1．1工程概况：1．1．1工程名称：江苏淮钢集团有限公司转炉炼钢厂新建3#LF精炼炉总承包工程1．1．2工程编号：SHA041A0104031．1．3工程地点：江苏淮钢集团有限公司转炉炼钢厂区内（E—G跨，17—25线）。1．1．4建设规模：江苏淮钢集团有限公司为适应市场竞争要求，品种结构急需调整，高附加值品种钢产能需进一步提高，公司拟新建2#、3#LF精炼炉（其中2#LF炉预5留）。在转炉跨新建LF炉一座，钢水精炼规模120万吨/a。1．1．5工程建设单位：江苏淮钢集团有限公司工程总承包单位：中冶集团南方工程技术有限公司工程分包单位：中国第十八冶金建设公司工程设计单位：中冶集团南方工程技术有限公司1．2工程施工分包范围1．2．12#、3#LF精炼炉土建（设备基础、房屋、地下受料槽等）1．2．22#、3#LF精炼炉钢结构制作安装1．2．33#LF炉机械设备安装、调试、试运行。1．2．43#LF炉液压、润滑系统安装、调试、试运行。1．2．53#LF炉各介质管道安装、试压、冲洗、吹扫、试运行。1．2．63#LF炉通风除尘系统设备、管道安装、调试。1．2．73#LF炉电气设备安装、调试、试运行。1．2．83#LF炉工业自动化仪表安装、调试、试运行。1．2．9完成设备单体试车，无负荷试运转，配合业主热负荷试运转。1．3施工工期2006年10月20日进场，2007年2月15日进行热负荷试车投产。1．4施工环境及现场条件2#3#LF精炼炉安装在E-F-G跨（转炉跨、钢水接受跨），17-25线区域内，东邻加料跨废钢坑，北邻加料跨铁合金加料平台，西邻2#圆坯连铸机抽蒸汽风管制作区和备品、备件区。现场施工区域基本不与生产发生干扰。转炉跨24-25线有一电缆沟及电缆在地下受料槽施工区域内，19-20线有一汽罐在2#LF精炼炉土建基础施工区域内，该二处设备、电缆正处在生产过程中，业主应适时安排电缆改造和汽罐搬迁工作。该二跨施工区域均有桥式起重机，设备、钢结构、管道吊装就位时，可协调使用，必要时采用汽车轮胎吊。2．现行国家标准、规范、施工图及有关技术文件2．1国家标准、规范6《混凝土结构工程施工质量验收规范》GB50204-2002《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2003《建筑工程施工质量评价标准》GB/T50375-2006《钢结构工程施工质量验收规范》GB50205-2001《连续输送设备安装工程施工及验收规范》GB50261-2001《起重设备安装工程施工及验收规范》GB50278-98《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程配电盘、成套柜、二次回路接线施工及验收规范》GB50171-92《机械设备安装工程施...
