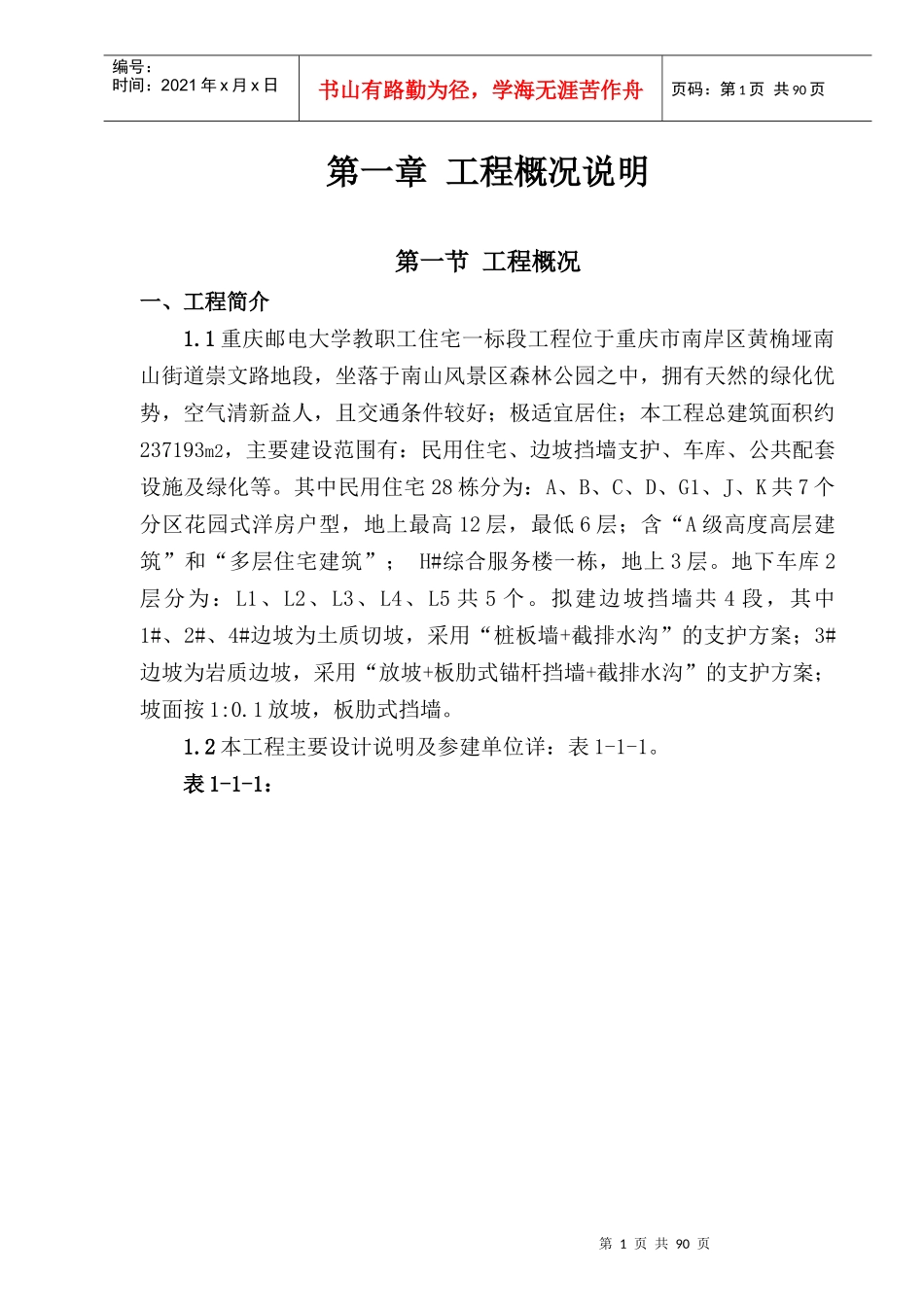

第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页第一章工程概况说明第一节工程概况一、工程简介1.1重庆邮电大学教职工住宅一标段工程位于重庆市南岸区黄桷垭南山街道崇文路地段，坐落于南山风景区森林公园之中，拥有天然的绿化优势，空气清新益人，且交通条件较好；极适宜居住；本工程总建筑面积约237193m2，主要建设范围有：民用住宅、边坡挡墙支护、车库、公共配套设施及绿化等。其中民用住宅28栋分为：A、B、C、D、G1、J、K共7个分区花园式洋房户型，地上最高12层，最低6层；含“A级高度高层建筑”和“多层住宅建筑”；H#综合服务楼一栋，地上3层。地下车库2层分为：L1、L2、L3、L4、L5共5个。拟建边坡挡墙共4段，其中1#、2#、4#边坡为土质切坡，采用“桩板墙+截排水沟”的支护方案；3#边坡为岩质边坡，采用“放坡+板肋式锚杆挡墙+截排水沟”的支护方案；坡面按1:0.1放坡，板肋式挡墙。1.2本工程主要设计说明及参建单位详：表1-1-1。表1-1-1：第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页二、工程地质和气象概况2.1工程地貌特征：本工程拟建场地南北向长约560m，东西向宽约630m，呈不规则T字形状，属低山岩溶槽谷地貌；总体地形呈东高西低的地貌格局，原始地貌场地东侧为一东西走向之冲沟，现该地段已进行了大面积堆填，现场最高点高程约510m，最低点地面高程约419m，相对高差约为91m。地面坡角一般为3°～30°,局部整平挖填方地段达50°以上。2.2工程地质构造特征：根据《岩土工程勘察报告》显示，拟建场地及周边未见断层，地质构造较简单；主要为单泥灰岩、白云质石灰岩、石灰岩，属于硬性结构面。场内及周边均未发生过滑坡、崩塌、泥石流及地面塌陷等不良地质现象及地质灾害，地质构造稳定。适宜拟建项目建设。2.3工程地层岩性：场地地层结构为：覆盖层主要为第四系全新统人工素填土、杂填土、粉质粘土、次生红粘土及淤泥质土；下伏三叠系下统嘉陵江组（T1j）基岩。现分述如下：2.3.1杂填土（Q4ml）杂色，主要由粘土及建筑垃圾组成。粘粒约占主要设计说明工程名称重庆邮电大学教职工住宅工程工程地址重庆市南岸区黄桷垭南山街道崇文路地段总建筑面积237193m2场地特征II类，特征周期0.35s建筑结构形式框架、剪力墙结构建筑结构安全等级二级抗震设防类别丙类抗震设防烈度6级防火分类一类地下防水等级二级，设备用房一级设计使用年限50年参建单位建设单位重庆尚立房地产开发有限公司设计单位中机中联工程有限公司地勘单位重庆长江工程堪察设计研究院监理单位重庆中泰工程监理有限公司质监单位重庆市南岸区建设工程质量监督站安监单位重庆市南岸区建设工程施工安全管理站施工单位重庆林建建筑工程有限公司第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页75～95%。建筑垃圾主要为拆迁时残留的混凝土块及废弃砖块，含量约占5～25%，总体含量小于10%，粒径一般20～90mm。呈松散状，为2个月～2年内间断抛填。零星分布于整个场地。2.3.2素填土（Q4ml）黄褐色、褐色等色。主要由粘土及少量灰岩、泥灰岩、白云质灰岩碎石组成。粘土约占80～95%，碎石含量约占5～20%，总体含量小于10%，粒径一般20～180mm，呈松散～稍密状，但主要以松散状为主，为近2年内间断回抛填形成。未严格按照规范要求实施分层碾压或夯实处理，分布于整个场地，局部地段无素填。2.3.3淤泥质土（Q4el+dl）：褐色。软塑～流塑。，稍有光泽，无韧性，干强度极低，局部地段砂质含量较高，摇震反应迅速。零星分布于整个场地，但在场地南侧相对较集中。2.3.4粉质粘土（Q4el+dl）：褐色。可塑。稍有光泽，韧性中等，干强度中等，无摇震反应。分布于整个场地。2.3.5次生红粘土（Q4el+dl）：黄褐色。可塑。切面光滑，韧性高，干强度高，无摇震反应。钻进平稳，未揭露土洞，土芯吸水后膨胀，失水后易分解。局部地段夹“孤石”或少许灰岩碎石，碎块石含量约占10～20%，碎石直径10～90mm。该层分布于整个场地。2.3.6角砾状灰岩（T1j）：灰色～深灰色。主要由方解石矿物组成。隐晶结...
