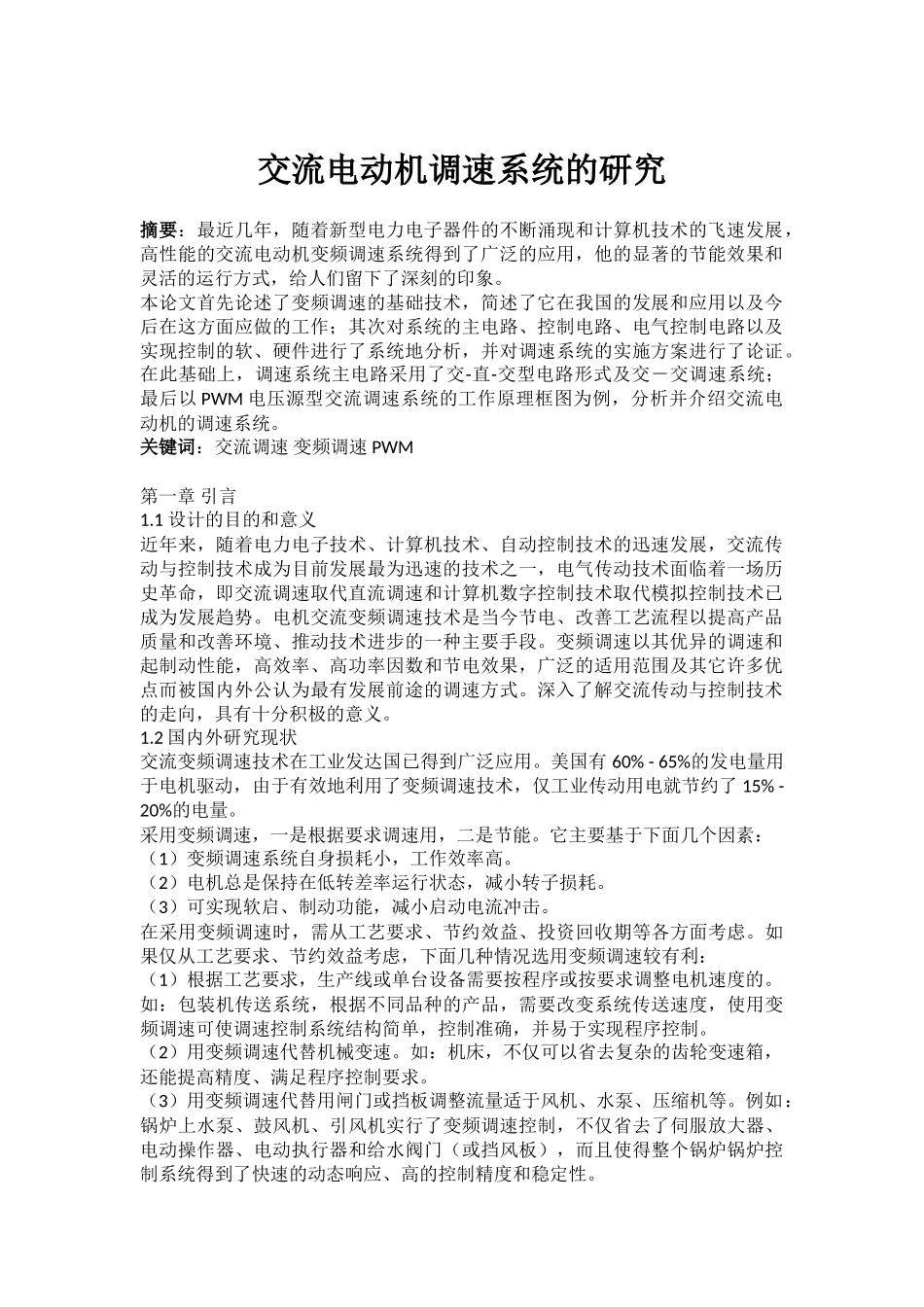

交流电动机调速系统的研究摘要：最近几年，随着新型电力电子器件的不断涌现和计算机技术的飞速发展，高性能的交流电动机变频调速系统得到了广泛的应用，他的显著的节能效果和灵活的运行方式，给人们留下了深刻的印象。本论文首先论述了变频调速的基础技术，简述了它在我国的发展和应用以及今后在这方面应做的工作；其次对系统的主电路、控制电路、电气控制电路以及实现控制的软、硬件进行了系统地分析，并对调速系统的实施方案进行了论证。在此基础上，调速系统主电路采用了交-直-交型电路形式及交－交调速系统；最后以PWM电压源型交流调速系统的工作原理框图为例，分析并介绍交流电动机的调速系统。关键词：交流调速变频调速PWM第一章引言1.1设计的目的和意义近年来，随着电力电子技术、计算机技术、自动控制技术的迅速发展，交流传动与控制技术成为目前发展最为迅速的技术之一，电气传动技术面临着一场历史革命，即交流调速取代直流调速和计算机数字控制技术取代模拟控制技术已成为发展趋势。电机交流变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段。变频调速以其优异的调速和起制动性能，高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式。深入了解交流传动与控制技术的走向，具有十分积极的意义。1.2国内外研究现状交流变频调速技术在工业发达国已得到广泛应用。美国有60%-65%的发电量用于电机驱动，由于有效地利用了变频调速技术，仅工业传动用电就节约了15%-20%的电量。采用变频调速，一是根据要求调速用，二是节能。它主要基于下面几个因素：（1）变频调速系统自身损耗小，工作效率高。（2）电机总是保持在低转差率运行状态，减小转子损耗。（3）可实现软启、制动功能，减小启动电流冲击。在采用变频调速时，需从工艺要求、节约效益、投资回收期等各方面考虑。如果仅从工艺要求、节约效益考虑，下面几种情况选用变频调速较有利：（1）根据工艺要求，生产线或单台设备需要按程序或按要求调整电机速度的。如：包装机传送系统，根据不同品种的产品，需要改变系统传送速度，使用变频调速可使调速控制系统结构简单，控制准确，并易于实现程序控制。（2）用变频调速代替机械变速。如：机床，不仅可以省去复杂的齿轮变速箱，还能提高精度、满足程序控制要求。（3）用变频调速代替用闸门或挡板调整流量适于风机、水泵、压缩机等。例如：锅炉上水泵、鼓风机、引风机实行了变频调速控制，不仅省去了伺服放大器、电动操作器、电动执行器和给水阀门（或挡风板），而且使得整个锅炉锅炉控制系统得到了快速的动态响应、高的控制精度和稳定性。交流变频调速的方法是异步电机最有发展前途的调速方法。随着电力电子技术的不断发展，性能可靠、匹配完善、价格便宜的变频器会不断出现，这一技术会得到更为广泛、普遍的应用。目前，国外先进国家的变频技术正向小型化、高可靠性、抗公害、多功能、高性能等方向发展，我国也在加快发展步伐。第二章变频调速系统2.1变频调速交流异步电动机的调速方式有多种，诸如调压调速、变级调速、串级调速、滑差调速等，而变频调速优于上述任何一种调速方式，是当今国际上广泛采用的效益高、性能好、应用广的新技术。它采用微机控制、电力电子技术及电机传动技术取得工业交流异步电机的无级调速功能。目前在国内外已广泛应用，是自动化电力传动的发展方向。交流变频调速技术已经成熟。高压大功率变频器（几千V，数千kW）已在大容量风机、高压水泵等电机上应用。低压小功率（几百V，几个kW）变频器在鼓风机、压缩机、离心机、搅拌机、水泵、机床，甚至在空调、洗衣机等方面被广泛采用。在纺织工业方面，用于织布机、毛纺机等。2.2变频调速原理变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。变频可以调速这个概念，可以说是交流电动机“与生俱来”的。同步电动机不消说，即使是异步电动机，其转速也是取决于同步转速(即旋转磁场的转速)的：)1(0snn（2.11）式中：n——电动机的转速，m/min0n——电动机的同步转速，r/mins——电动机的...
